Drive Enclosure

概要

DE（Drive Enclosure）の情報が表示されます。

ユーザー権限

デフォルトロールにおける実行可否

デフォルトロール 実行可否
Monitor
Admin
StorageAdmin
AccountAdmin
SecurityAdmin
Maintainer

権限とロールについては、「役割および権限」を参照してください。

表示内容

DEの情報が表示されます。

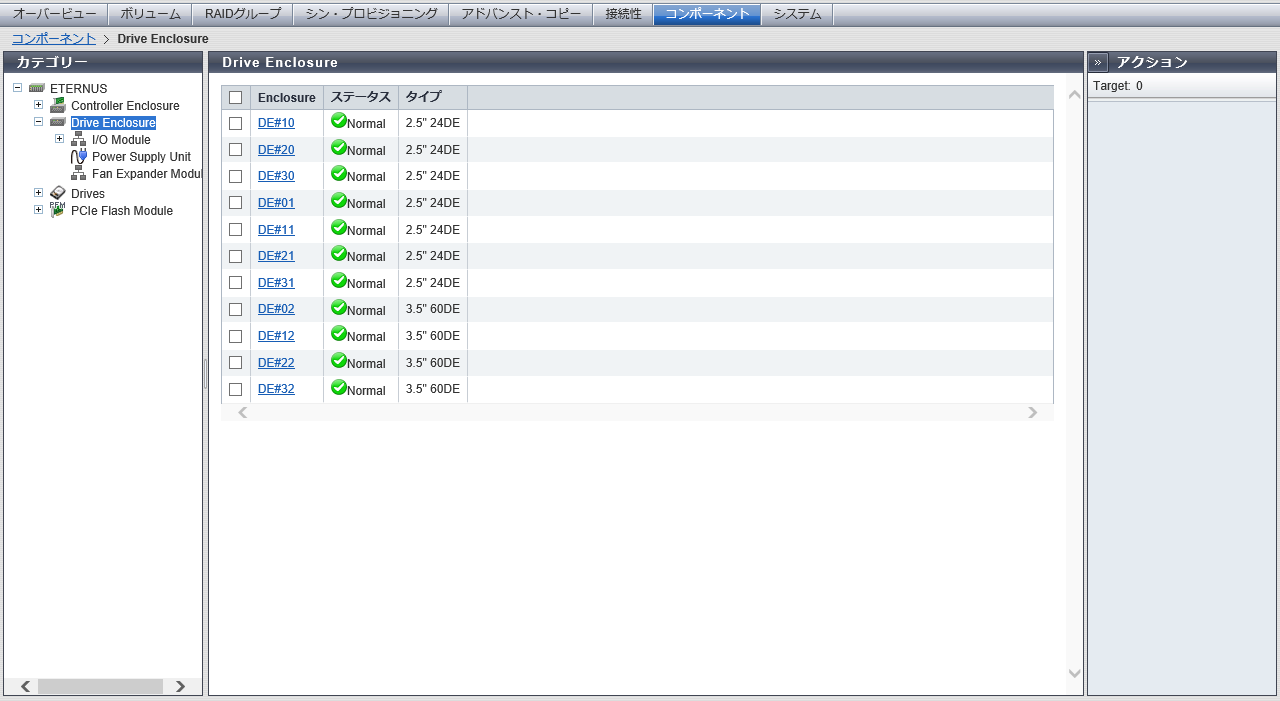

Drive Enclosure一覧

項目 説明

Enclosure

DE番号が表示されます。

クリックすると[ DE詳細 ] 画面が表示されます。

DE#xx

xx：DE番号

ステータス

DEのステータスが表示されます。

詳細は、「部品のステータス」を参照してください。

タイプ

DEのタイプが表示されます。

タイプは、搭載できるドライブのサイズおよび最大搭載数を表します。

2.5" 24 DE

3.5" 12 DE

3.5" 60 DE

[ DE詳細 ] 画面

DEの詳細が表示されます。

[ 概要 ] タブ

DE#xx インフォメーション

項目 説明

シリアルナンバー

DEの製造番号が表示されます。

補足情報

DEの補足情報が表示されます。
項目 説明

位置

温度測定するセンサーの搭載位置が表示されます。

外気温度

内部温度

ステータス

温度センサーのステータスが表示されます。

Normal

Warning

Maintenance

Error

Unknown

エラーコード

温度センサーのエラーコードが表示されます。

センサー1

外気温度

IOM#0の温度が表示されます。

センサー故障などで温度情報が無効の場合、「-」（ハイフン）が表示されます。

C：摂氏温度

F：華氏温度

内部温度

常に「-」（ハイフン）が表示されます。

センサー2

外気温度

IOM#1の温度が表示されます。

センサー故障などで温度情報が無効の場合、「-」（ハイフン）が表示されます。

装置が1CMモデルの場合、本項目は表示されません。

C：摂氏温度

F：華氏温度

内部温度

常に「-」（ハイフン）が表示されます。

[ 正面図 ] タブ

DE#xx 正面図

項目 説明

（装置イメージ）

装置に搭載されているDEの正面図が表示されます。DEタイプごとに以下のドライブ数が搭載可能です。

   2.5インチ用DEの場合：24台（横24台）

   3.5インチ用DEの場合：12台（縦3台 × 横4台）

   3.5インチ用高密度DEの場合：60台（縦5台 × 横12台）

   ドライブ未搭載の場合：空白

ドライブの状態は、アイコンで表示されます。

ドライブをクリックすると、[ ドライブ詳細 ] 画面 が表示されます。

ステータスの詳細は、「部品のステータス」を参照してください。

DE#xx Drives インフォメーション

項目 説明

スロットNo.

スロット番号が表示されます。

クリックすると、[ ドライブ詳細 ] 画面 が表示されます。

ステータス

ドライブのステータスが表示されます。

詳細は、「ドライブのステータス」を参照してください。

容量

ドライブの容量が表示されます。

注意

  • ドライブ容量の表示は製品上の容量と異なる場合があります。例えば、SSD 1.92TBのドライブ容量は「2.00TB」、ニアラインSASディスク 18TBのドライブ容量は「17.9TB」と表示されます。

回転数

ドライブの回転数が表示されます。

SSDまたはSSD SEDの場合、「-」（ハイフン）が表示されます。

15000 rpm

10000 rpm

7200 rpm

タイプ

ドライブの種別が表示されます。

  • ドライブ属性

    • SAS ディスクの場合、「Online」

    • ニアラインSAS ディスクの場合、「Nearline」

    • SSDの場合、SSD タイプごとに以下のように表示されます。

      • SSD-H（12 Gbit/s）の場合、「SSD-H」（*1）

      • SSD-M（12 Gbit/s）の場合、「SSD-M」（*1）

      • SSD-L（12 Gbit/s）の場合、「SSD-L」（*1）

そのほか、自己暗号化ドライブの場合は「SED」が、Advanced Format 対応ドライブの場合は「AF」が併せて表示されます。

*1  :  インターフェース速度（帯域）または予備領域の容量により表示が異なります。ここでは、特に説明していない場合、「SSD-H」、「SSD-M」、および「SSD-L」を併せて「SSD」としています。また、「SSD-H」、「SSD-M」、および「SSD-L」の自己暗号化ドライブを総称して「SSD SED」と呼ぶことがあります。

用途

ドライブの用途が表示されます。

  • Data

    ユーザーデータ用として使用中のドライブまたは未使用のドライブ

  • Global Hot Spare

    グローバル・ホットスペアに登録したドライブ

  • Dedicated Hot Spare

    専用ホットスペアに登録したドライブ

RAIDグループ

ドライブがRAIDグループに登録されている場合、RAIDグループ番号およびRAIDグループ名が表示されます。ただし、ドライブの用途が「Dedicated Hot Spare」の場合、ホットスペアとして未使用でも、RAIDグループ番号およびRAIDグループ名が表示されます。クリックすると、[ RAIDグループ詳細 ] 画面 が表示されます。

用途が「Dedicated Hot Spare」以外でRAIDグループに登録されていない場合、「-」（ハイフン）が表示されます。

健全性

ドライブの残り使用可能量（寿命）情報（0 ～ 100 %）が表示されます。残り使用可能量が少なくなっていくにつれて、健全性の値は低くなっていきます。

以下の場合、「-」（ハイフン）が表示されます。

  • ドライブが「SSD」でも「SSD SED」でもない

  • データ消去中

  • 残り使用可能量情報を取得できない

[ 背面図 ] タブ

DE#xx 背面図

項目 説明

（装置イメージ）

装置に搭載されているDEの背面図が表示されます。

IOM (I/O Module)、PSU (Power Supply Unit)、およびFEM (Fan Expander Module)の状態は、アイコンで表示されます。

IOM番号をクリックすると、[ IOM詳細 ] 画面が表示されます。

PSU番号をクリックすると、[ PSU詳細 ] 画面が表示されます。

FEM番号をクリックすると、[ FEM詳細 ] 画面が表示されます。

ステータスの詳細は、「部品のステータス」を参照してください。

DE#xx 内部部品インフォメーション

項目 説明

部品

IOM番号、PSU番号、またはFEM番号が表示されます。

IOM番号をクリックすると、[ IOM詳細 ] 画面が表示されます。

PSU番号をクリックすると、[ PSU詳細 ] 画面が表示されます。

FEM番号をクリックすると、[ FEM詳細 ] 画面が表示されます。

IOM#x

PSU#x

FEM#x

x：IOM番号、PSU番号、またはFEM番号

ステータス

IOM、PSU、またはFEMのステータスが表示されます。

詳細は、「部品のステータス」を参照してください。
