Frontend Enclosure

概要

FE（Frontend Enclosure）の情報が表示されます。

ETERNUS DX900 S5またはETERNUS DX8900 S4の場合に表示されます。

権限とロールについては、「役割および権限」を参照してください。

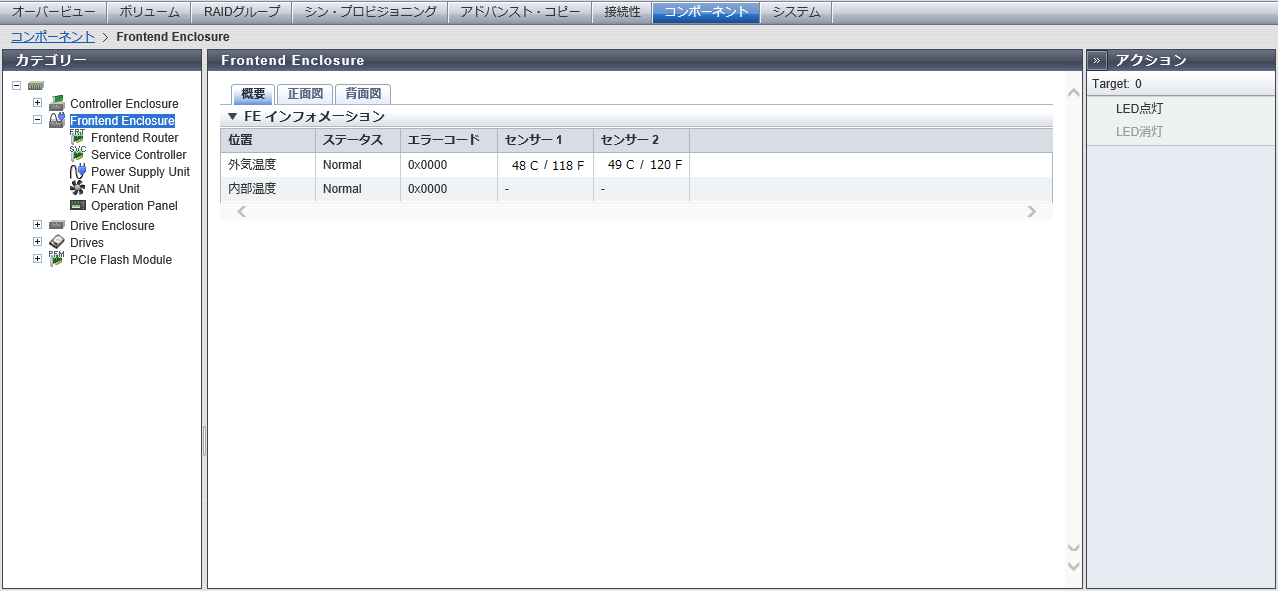

FEの情報が表示されます。

項目		説明
位置		温度測定するセンサーの搭載位置が表示されます。外気温度内部温度
ステータス		温度センサーのステータスが表示されます。 Normal Warning Maintenance Error Unknown
エラーコード		温度センサーのエラーコードが表示されます。
センサー1	外気温度	SVC#0の温度が表示されます。センサー故障などで温度情報が無効の場合、「-」（ハイフン）が表示されます。 C：摂氏温度 F：華氏温度
センサー1	内部温度	常に「-」（ハイフン）が表示されます。
センサー2	外気温度	SVC#1の温度が表示されます。センサー故障などで温度情報が無効の場合、「-」（ハイフン）が表示されます。 C：摂氏温度 F：華氏温度
センサー2	内部温度	常に「-」（ハイフン）が表示されます。

項目	説明
（装置イメージ）	装置に搭載されているFEの正面図が表示されます。 SVC (Service Controller)およびFANU (FAN Unit)の状態は、アイコンで表示されます。 SVC番号をクリックすると [ SVC詳細 ] 画面が表示されます。 FANU番号をクリックすると [ FANU詳細 ] 画面が表示されます。ステータスの詳細は、「部品のステータス」を参照してください。

項目

説明

（装置イメージ）

装置に搭載されているFEの正面図が表示されます。

SVC (Service Controller)およびFANU (FAN Unit)の状態は、アイコンで表示されます。

SVC番号をクリックすると [ SVC詳細 ] 画面が表示されます。

FANU番号をクリックすると [ FANU詳細 ] 画面が表示されます。

ステータスの詳細は、「部品のステータス」を参照してください。

項目	説明
部品	SVC番号およびFANU番号が表示されます。 SVC番号をクリックすると [ SVC詳細 ] 画面が表示されます。 FANU番号をクリックすると [ FANU詳細 ] 画面が表示されます。 SVC#x FANU#y x：SVC番号 y：FANU番号
ステータス	各部品のステータスが表示されます。詳細は、「部品のステータス」を参照してください。
ステータスコード	各部品のステータスコードが表示されます。
エラーコード	各部品のエラーコードが表示されます。

項目	説明
（装置イメージ）	装置に搭載されているFEの背面図が表示されます。 FRT ( Frontend Router )およびFPSU ( FE Power Supply Unit )の状態は、アイコンで表示されます。 FRT番号をクリックすると、[ FRT詳細 ] 画面が表示されます。 FPSU番号をクリックすると、[ FPSU詳細 ] 画面が表示されます。ステータスの詳細は、「部品のステータス」を参照してください。

項目

説明

（装置イメージ）

装置に搭載されているFEの背面図が表示されます。

FRT ( Frontend Router )およびFPSU ( FE Power Supply Unit )の状態は、アイコンで表示されます。

FRT番号をクリックすると、[ FRT詳細 ] 画面が表示されます。

FPSU番号をクリックすると、[ FPSU詳細 ] 画面が表示されます。

ステータスの詳細は、「部品のステータス」を参照してください。

項目	説明
部品	FRT番号およびFPSU番号が表示されます。 FRT番号をクリックすると、[ FRT詳細 ] 画面が表示されます。 FPSU番号をクリックすると、[ FPSU詳細 ] 画面が表示されます。 FRT#x FPSU#y x：FRT番号 y：FPSU番号
ステータス	各部品のステータスが表示されます。詳細は、「部品のステータス」を参照してください。
ステータスコード	各部品のステータスコードが表示されます。
エラーコード	各部品のエラーコードが表示されます。
