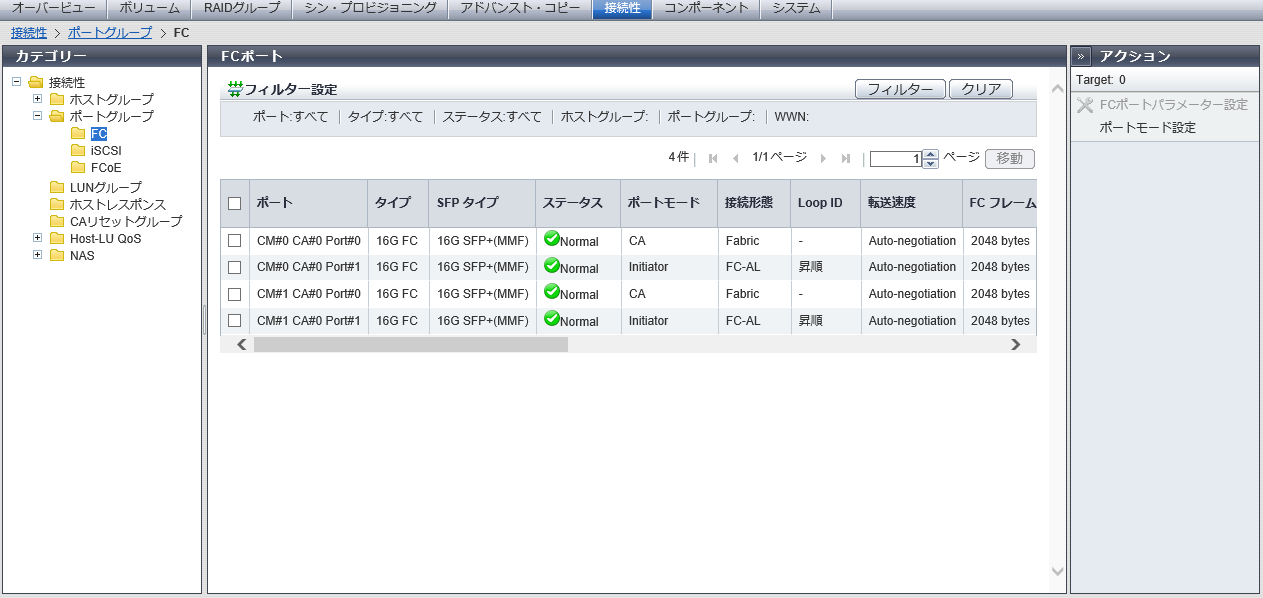

FCポート

対象ポートの位置情報が表示されます。

ETERNUS DX900 S5またはETERNUS DX8900 S4の場合

CE#x CM#y CA#z Port#w

そのほかのモデルの場合

CM#y CA#z Port#w

x：CE番号

y：CM番号

z：CA番号

w：Port番号

対象ポートのCAタイプが表示されます。

8G FC

16G FC

32G FC

対象ポートのSFPタイプが表示されます。SFPが搭載されていない場合、「Unmount」が表示されます。

• SFP+(MMF)

  最大8 Gbit/sのFCに搭載されるSFP (8G SFP+) です。

• 16G SFP+(MMF)

  最大16 Gbit/sのFCに搭載されるSFP (16G SFP+) です。

• 32G SFP+(MMF)

  最大32 Gbit/sのFCに搭載されるSFP (32G SFP+) です。

• Unknown

  上記以外のSFPです。

対象ポートのステータスが表示されます。

詳細は、「部品のステータス」を参照してください。

対象ポートのモードが表示されます。

CA

RA

CA/RA

Initiator

対象ポートの接続形態が表示されます。

• Fabric

  ファイバチャネルスイッチを経由して複数のノード間通信を同時に実行できる接続形態です。また、16 Gbit/s 以上で動作時の直接接続も含みます。

• FC-AL

  複数のノードをループ上に接続する形態です。

対象ポートの接続形態が「FC-AL」の場合、Loop ID（0x00 ～ 0x7D）が表示されます。

「Loop ID」とは、ループ内でのノードの識別番号です。

Loop IDの設定方法が「手動」の場合、0x00 ～ 0x7D が表示されます。

Loop IDの設定方法が「自動」の場合、「昇順」または「降順」が表示されます。

対象ポートの接続形態が「Fabric」の場合、「-」（ハイフン）が表示されます。

対象ポートの転送速度が表示されます。

Auto-negotiation

4 Gbit/s

8 Gbit/s

16 Gbit/s

32 Gbit/s

対象ポートのFCフレームサイズが表示されます。

「FCフレームサイズ」とは、通信情報の長さを規定したものです。

512 bytes

1024 bytes

2048 bytes

対象ポートのリセット作用範囲が表示されます。

リセット作用範囲とは、対象ポートが複数のサーバと接続している場合、サーバからのコマンドリセット要求が作用する範囲のことです。

• I_T_L (I：Initiator、T：Target、L：LUN)

  コマンドリセット要求を送信したサーバからのコマンド要求だけをリセット（キャンセル）します。

• T_L (T：Target、L：LUN)

  対象ポートに接続される全サーバから受けているコマンド要求をすべてリセット（キャンセル）します。

ポートモードが「RA」または「Initiator」の場合、「-」（ハイフン）が表示されます。

対象ポート（チップ）がリセットされたとき、ボリュームのリザーブ状態解除が有効か、無効かが表示されます。

ポートモードが「RA」または「Initiator」の場合、「-」（ハイフン）が表示されます。

対象ポートのREC回線番号（0 ～ 127）が表示されます。

REC回線番号は、回線故障発生時に通信経路を切り替える際に使用します。

ポートモードが「CA」または「Initiator」の場合、「-」（ハイフン）が表示されます。

本項目は、アドバンスト・コピーのライセンスが登録されている場合だけ表示されます。

対象ポートで REC 同期転送モード、REC 非同期Stack モード、REC 非同期Consistency モード、およびREC 非同期Through モードが有効か、無効かが表示されます。

ポートモードが「CA」または「Initiator」の場合、「-」（ハイフン）が表示されます。

本項目は、アドバンスト・コピーのライセンスが登録されている場合だけ表示されます。

• Sync

  REC同期転送モードが有効の場合、対象ポートをREC同期転送モードの経路に使用できます。

• Async Stack

  REC非同期Stackモードが有効の場合、対象ポートをREC非同期Stackモードの経路に使用できます。

• Async Consistency

  REC非同期Consistencyモードが有効の場合、対象ポートをREC非同期Consistencyモードの経路に使用できます。

• Async Through

  REC非同期Throughモードが有効の場合、対象ポートをREC非同期Throughモードの経路に使用できます。

対象ポートでTFO 転送モードが有効か、無効かが表示されます。

ポートモードが「CA」または「Initiator」の場合、「-」（ハイフン）が表示されます。

本項目は、Storage Cluster機能が「有効」の場合だけ表示されます。

対象ポートがStorage Cluster機能で使用中であり、かつWWNが変更されている場合は「カスタム」が、変更されていない場合は「デフォルト」が表示されます。

ポートモードが「RA」、「CA/RA」、または「Initiator」の場合、「-」（ハイフン）が表示されます。

本項目は、Storage Cluster機能が「有効」の場合だけ表示されます。

対象ポートがStorage Cluster機能で使用されている場合は「使用中」が、使用されていない場合は「未使用」が表示されます。

本項目は、Storage Cluster機能が「有効」の場合だけ表示されます。

対象ポートとホストアフィニティ設定したホストグループの名前が表示されます。

ホストアフィニティ設定したホストグループが存在しない場合、「-」（ハイフン）が表示されます。

対象ポートが所属するポートグループの名前が表示されます。

対象ポートがポートグループに所属していない場合、「-」（ハイフン）が表示されます。

すべて

ETERNUS DX900 S5またはETERNUS DX8900 S4の場合

CE#x CM#y CA#z Port#w

そのほかのモデルの場合

CM#y CA#z Port#w

x：CE番号

y：CM番号

z：CA番号

w：Port番号

すべて

8G FC

16G FC

32G FC

すべて

「部品のステータス」を参照

空白

ホストグループ名

空白

ポートグループ名
