ポートQoS
表示内容（FCポートQoS, iSCSIポートQoS, SASポートQoS）
概要
装置に登録されているポートの帯域制限と性能情報が表示されます。
ポートは、タイプごとに FCポートQoS、iSCSIポートQoS、およびSASポートQoSが一覧で表示されます。
- 以下の場合、性能情報取得の動作状況と性能情報はクリアされます。
ポートモードを変更した (CA, CA/RA → そのほかのポートモード)
装置を再起動した
装置に障害が発生した
CMを活性保守した
活性コントローラーファームウェア適用を実行した
CAポートグループのメンバーか、メンバーでないかにかかわらず、装置に登録されているポートモードが「CA」または「CA/RA」のポートが表示されます。
QoS動作モードの有効、無効に関係なく、性能情報取得開始から停止までの性能情報が表示されます。性能情報取得を停止しないで性能情報表示を行うと、性能情報取得開始からその時点までの性能情報が表示されます。本機能では、ポートごとの性能情報が表示されます。
ユーザー権限
デフォルトロールにおける実行可否
| デフォルトロール | 実行可否 |
|---|---|
| Monitor | |
| Admin | |
| StorageAdmin | |
| AccountAdmin | |
| SecurityAdmin | |
| Maintainer |
権限とロールについては、「役割および権限」を参照してください。
表示内容

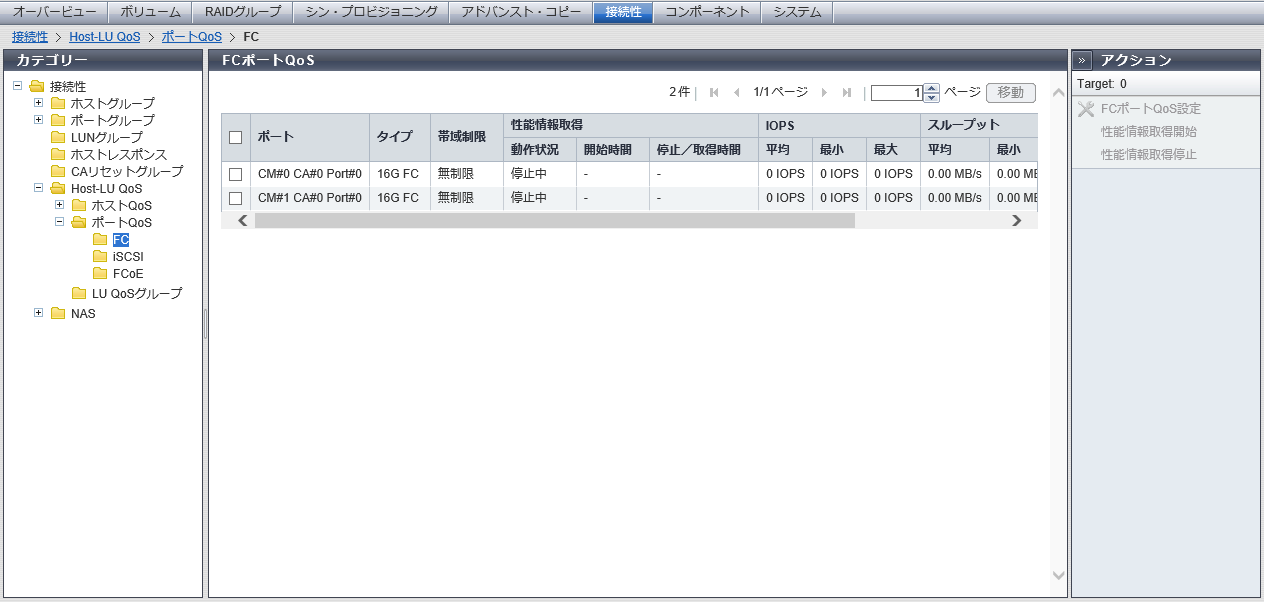

FCポートQoS
装置に登録されているFCポートの帯域制限、性能情報が表示されます。
| 項目 | 説明 | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
ポート |
対象ポートの位置情報が表示されます。 ETERNUS DX900 S5またはETERNUS DX8900 S4の場合 CE#x CM#y CA#z Port#w そのほかのモデルの場合 CM#y CA#z Port#w x：CE番号 y：CM番号 z：CA番号 w：Port番号 |
|||||||||||||||||||||||||||
|
タイプ |
対象ポートのタイプが表示されます。 16G FC 32G FC |
|||||||||||||||||||||||||||
|
帯域制限 |
対象ポートの性能の上限「IOPS（スループット値）」が表示されます。 性能の上限を設定していない場合は「無制限」が表示されます。 詳細は、「帯域制限」（Port QoS）を参照してください。 |
|||||||||||||||||||||||||||
|
性能情報取得 |
動作状況 |
対象ポートの性能情報取得の動作状況が表示されます。 動作中 停止中 |
||||||||||||||||||||||||||
|
開始時間 |
性能情報取得を開始した時間および停止した時間が表示されます。 性能情報取得の開始動作や停止動作により以下の時間が表示されます。
注意
|
|||||||||||||||||||||||||||
|
停止／取得時間 |
||||||||||||||||||||||||||||
|
IOPS |
平均 |
性能情報取得開始指示から性能情報取得停止指示（または性能情報表示）までの1秒あたりの平均I/O数、1秒あたりの最小I/O数、および1秒あたりの最大I/O数が表示されます。 |
||||||||||||||||||||||||||
|
最小 |
||||||||||||||||||||||||||||
|
最大 |
||||||||||||||||||||||||||||
|
スループット |
平均 |
性能情報取得開始指示から性能情報取得停止指示（または性能情報表示）までの1秒あたりの平均転送量、1秒あたりの最小転送量、および1秒あたりの最大転送量が表示されます。 |
||||||||||||||||||||||||||
|
最小 |
||||||||||||||||||||||||||||
|
最大 |
||||||||||||||||||||||||||||
|
遅延時間 |
累積 |
性能情報取得開始指示から性能情報取得停止指示（または性能情報表示）までのコマンド開始が遅延した時間が累積で表示されます。累積が最大時間に達した場合は、「Overflow」が表示されます。 |
||||||||||||||||||||||||||
|
平均 |
性能情報取得開始指示から性能情報取得停止指示（または性能情報表示）までの1コマンドあたりの平均遅延時間が表示されます。 |
|||||||||||||||||||||||||||
iSCSIポートQoS
装置に登録されているiSCSIポートの帯域制限、性能情報が表示されます。
| 項目 | 説明 | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
ポート |
対象ポートの位置情報が表示されます。 ETERNUS DX900 S5またはETERNUS DX8900 S4の場合 CE#x CM#y CA#z Port#w そのほかのモデルの場合 CM#y CA#z Port#w x：CE番号 y：CM番号 z：CA番号 w：Port番号 |
|||||||||||||||||||||||||||
|
タイプ |
対象ポートのタイプが表示されます。
|
|||||||||||||||||||||||||||
|
帯域制限 |
対象ポートの性能の上限「IOPS（スループット値）」が表示されます。 性能の上限を設定していない場合は「無制限」が表示されます。 詳細は、「帯域制限」（Port QoS）を参照してください。 |
|||||||||||||||||||||||||||
|
性能情報取得 |
動作状況 |
対象ポートの性能情報取得の動作状況が表示されます。 動作中 停止中 |
||||||||||||||||||||||||||
|
開始時間 |
性能情報取得を開始した時間および停止した時間が表示されます。 性能情報取得の開始動作や停止動作により以下の時間が表示されます。
注意
|
|||||||||||||||||||||||||||
|
停止／取得時間 |
||||||||||||||||||||||||||||
|
IOPS |
平均 |
性能情報取得開始指示から性能情報取得停止指示（または性能情報表示）までの1秒あたりの平均I/O数、1秒あたりの最小I/O数、および1秒あたりの最大I/O数が表示されます。 |
||||||||||||||||||||||||||
|
最小 |
||||||||||||||||||||||||||||
|
最大 |
||||||||||||||||||||||||||||
|
スループット |
平均 |
性能情報取得開始指示から性能情報取得停止指示（または性能情報表示）までの1秒あたりの平均転送量、1秒あたりの最小転送量、および1秒あたりの最大転送量が表示されます。 |
||||||||||||||||||||||||||
|
最小 |
||||||||||||||||||||||||||||
|
最大 |
||||||||||||||||||||||||||||
|
遅延時間 |
累積 |
性能情報取得開始指示から性能情報取得停止指示（または性能情報表示）までのコマンド開始が遅延した累積時間が表示されます。累積が最大時間に達した場合は、「Overflow」が表示されます。 |
||||||||||||||||||||||||||
|
平均 |
性能情報取得開始指示から性能情報取得停止指示（または性能情報表示）までの1コマンドあたりの平均遅延時間が表示されます。 |
|||||||||||||||||||||||||||
SASポートQoS
装置に登録されているSASポートの帯域制限、性能情報が表示されます。
SASポートQoSは、ETERNUS DX100 S5/DX200 S5でサポートします。
| 項目 | 説明 | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ポート |
対象ポートの位置情報が表示されます。 CM#x CA#y Port#z x：CM番号 y：CA番号 z：Port番号 |
|||||||||||||||||||||||||||
タイプ |
対象ポートのタイプが表示されます。 12G SAS |
|||||||||||||||||||||||||||
帯域制限 |
対象ポートの性能の上限「IOPS（スループット値）」が表示されます。 性能の上限を設定していない場合は「無制限」が表示されます。 詳細は、「帯域制限」を参照してください。 |
|||||||||||||||||||||||||||
性能情報取得 |
動作状況 |
対象ポートの性能情報取得の動作状況が表示されます。 動作中 停止中 |
||||||||||||||||||||||||||
開始時間 |
性能情報取得を開始した時間および停止した時間が表示されます。 性能情報取得の開始動作や停止動作により以下の時間が表示されます。
開始時間が「0」の場合、「開始時間」と「停止／取得時間」に「-」（ハイフン）が表示されます。 注意
|
|||||||||||||||||||||||||||
停止／取得時間 |
||||||||||||||||||||||||||||
IOPS |
平均 |
性能情報取得開始指示から性能情報取得停止指示（または性能情報表示）までの1秒あたりの平均I/O数、1秒あたりの最小I/O数、および1秒あたりの最大I/O数が表示されます。 |
||||||||||||||||||||||||||
最小 |
||||||||||||||||||||||||||||
最大 |
||||||||||||||||||||||||||||
スループット |
平均 |
性能情報取得開始指示から性能情報取得停止指示（または性能情報表示）までの1秒あたりの平均転送量、1秒あたりの最小転送量、および1秒あたりの最大転送量が表示されます。 |
||||||||||||||||||||||||||
最小 |
||||||||||||||||||||||||||||
最大 |
||||||||||||||||||||||||||||
遅延時間 |
累積 |
性能情報取得開始指示から性能情報取得停止指示（または性能情報表示）までのコマンド開始が遅延した累積時間が表示されます。累積が最大時間に達した場合は、「Overflow」が表示されます。 |
||||||||||||||||||||||||||
平均 |
性能情報取得開始指示から性能情報取得停止指示（または性能情報表示）までの1コマンドあたりの平均遅延時間が表示されます。 |
|||||||||||||||||||||||||||
