RECディスクバッファー

概要

装置に登録されているRECディスクバッファー が表示されます。

注意

  • RECディスクバッファーを構成するドライブは、不良セクターの管理対象外です。

備考

  • 本機能は、アドバンスト・コピー機能のライセンスが登録されており、かつ RECをサポートしているモデルだけ表示されます。

ユーザー権限

デフォルトロールにおける実行可否

デフォルトロール 実行可否
Monitor
Admin
StorageAdmin
AccountAdmin
SecurityAdmin
Maintainer

権限とロールについては、「役割および権限」を参照してください。

表示内容

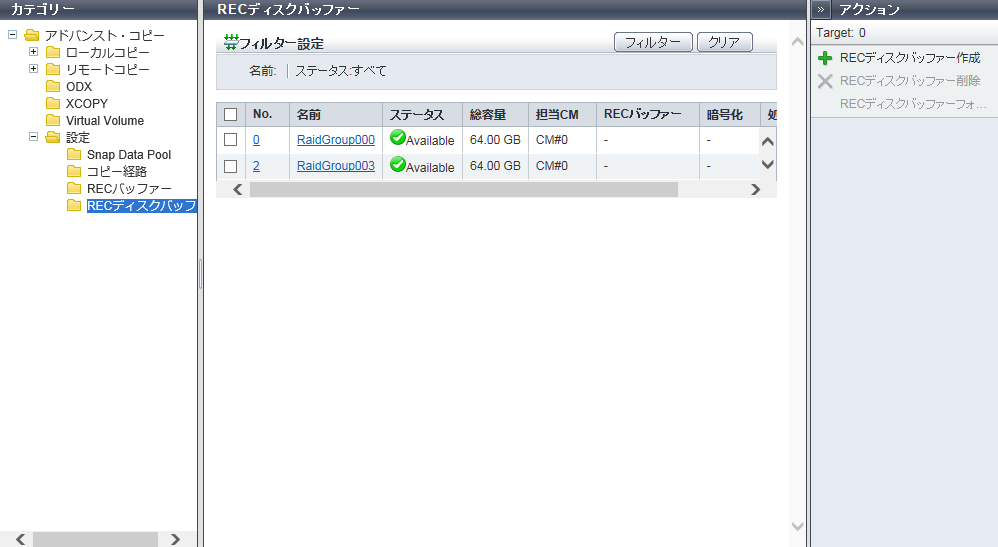

RECディスクバッファーの状態が一覧表示されます。

RECディスクバッファー一覧

項目 説明

No.

RECディスクバッファーのRAIDグループ番号が表示されます。

クリックすると、[ RECディスクバッファー詳細 ] 画面が表示されます。

名前

RECディスクバッファーの名前が表示されます。

クリックすると、[ RECディスクバッファー詳細 ] 画面が表示されます。

ステータス

RECディスクバッファーのステータスが表示されます。

詳細は、「RAIDグループのステータス」を参照してください。

総容量

RECディスクバッファーの総容量が表示されます。

担当CM

RECディスクバッファーの担当CMが表示されます。

ETERNUS DX900 S5またはETERNUS DX8900 S4の場合

CE#x CM#y

そのほかのモデルの場合

CM#y

x：CE番号

y：CM番号

RECバッファー

RECディスクバッファーが割り当てられているRECバッファーの管理グループ番号が表示されます。

どのRECディスクバッファーにも割り当てられていない場合は、「-」（ハイフン）が表示されます。

ETERNUS DX200 S5：0 ～ 3

ETERNUS DX500 S5/DX600 S5/DX900 S5：0 ～ 7

ETERNUS DX8100 S4/DX8900 S4：0 ～ 7

ETERNUS AF250 S3：0 ～ 3

ETERNUS AF650 S3：0 ～ 7

暗号化

RECディスクバッファーの暗号化状態が表示されます。

  • CM：CMによる暗号化

  • 「-」（ハイフン）：非暗号化

  • SED：SEDによる暗号化

処理

現在実行中の処理が表示されます。現在実行中の処理がない場合は「-」（ハイフン）が表示されます。

  • リカバリー中

    リビルド、コピーバック、リダンダント・コピー、またはRAIDグループ復旧を実行中です。

  • フォーマット中

    フォーマット中です。

[ RECディスクバッファー詳細 ] 画面

[ Basic ] タブ

RECディスクバッファーとして使用するRAIDグループの詳細情報が確認できます。

RECディスクバッファーのRAIDグループ番号とRAIDグループ名が表示されます。

RECディスクバッファー情報

項目 説明

ステータス

RAIDグループのステータスが表示されます。

詳細は、「RAIDグループのステータス」を参照してください。

総容量

RAIDグループの総容量が表示されます。

担当CM

RAIDグループの担当CMが表示されます。

ETERNUS DX900 S5またはETERNUS DX8900 S4の場合

CE#x CM#y

そのほかのモデルの場合

CM#y

x：CE番号

y：CM番号

RECバッファー

RECディスクバッファーが割り当てられているRECバッファーの管理グループ番号が表示されます。

どのRECディスクバッファーにも割り当てられていない場合は、「-」（ハイフン）が表示されます。

ETERNUS DX200 S5：0 ～ 3

ETERNUS DX500 S5/DX600 S5/DX900 S5：0 ～ 7

ETERNUS DX8100 S4/DX8900 S4：0 ～ 7

ETERNUS AF250 S3：0 ～ 3

ETERNUS AF650 S3：0 ～ 7

暗号化

RECディスクバッファーの暗号化状態が表示されます。

CM：CMによる暗号化

「-」（ハイフン）：非暗号化

SED：SEDによる暗号化

処理

現在実行中の処理が表示されます。現在実行中の処理がない場合は「-」（ハイフン）が表示されます。

リカバリー中

フォーマット中

進捗率

現在実行中の処理の進捗（0 ～ 100 %）が表示されます。

Stripe Depth

RAIDグループの Stripe Depth (*1) が表示されます。

64 KB

128 KB

256 KB

512 KB

1024 KB

*1  :  ボリュームをRAIDグループの構成ドライブにストライピングする場合、ストライプごとに1ドライブに割り当てる論理ブロック数です。通常は、64 KBです。

[ ドライブ ] タブ

RECディスクバッファーを構成するドライブが確認できます。

RECディスクバッファーのRAIDグループ番号とRAIDグループ名が表示されます。

RECディスクバッファー情報

項目 説明

Enclosure

ドライブが搭載されているエンクロージャが表示されます。

   CE：コントローラーエンクロージャ（2.5インチ用、3.5インチ用）

   DE：ドライブエンクロージャ（2.5インチ用、3.5インチ用、および3.5インチ用高密度DE用）

CE#x

DE#yy

x：CE番号

yy：DE番号

スロットNo.

ドライブが搭載されているエンクロージャのスロット番号が表示されます。

2.5インチ用CE/DE：0 ～ 23

3.5インチ用CE/DE：0 ～ 11

3.5インチ用高密度DE：0 ～ 59

ステータス

ドライブのステータスが表示されます。

詳細は、「ドライブのステータス」を参照してください。

ドライブタイプ

ドライブの種別が以下の組み合わせで表示されます。

  • ドライブサイズ

    • 2.5 インチの場合、「2.5"」

    • 3.5 インチの場合、「3.5"」

  • ドライブ属性

    • SAS ディスクの場合、「Online」

    • ニアラインSAS ディスクの場合、「Nearline」

    • SSDの場合、SSD タイプごとに以下のように表示されます。

      • SSD-H（12 Gbit/s）の場合、「SSD-H」（*1）

      • SSD-M（12 Gbit/s）の場合、「SSD-M」（*1）

      • SSD-L（12 Gbit/s）の場合、「SSD-L」（*1）

そのほか、自己暗号化ドライブの場合は「SED」が、Advanced Format 対応ドライブの場合は「AF」が併せて表示されます。

*1  :  インターフェース速度（帯域）または予備領域の容量により表示が異なります。ここでは、特に説明していない場合、「SSD-H」、「SSD-M」、および「SSD-L」を併せて「SSD」としています。また、「SSD-H」、「SSD-M」、および「SSD-L」の自己暗号化ドライブを総称して「SSD SED」と呼ぶことがあります。

容量

ドライブの容量が表示されます。

注意

  • ドライブ容量の表示は製品上の容量と異なる場合があります。例えば、SSD 1.92TBのドライブ容量は「2.00TB」、ニアラインSASディスク 18TBのドライブ容量は「17.9TB」と表示されます。

回転数

ドライブの回転数が表示されます。

SSDまたはSSD SEDの場合、「-」（ハイフン）が表示されます。

15000 rpm

10000 rpm

7200 rpm

用途

ドライブの用途が表示されます。

Data

Global Hot Spare

フィルター設定

機能説明

フィルター設定は、指定したすべての条件に一致するRECディスクバッファーだけを一覧表示するための機能です。

初期状態は絞り込みなしです。指定できる条件は以下のとおりです。

項目 説明 設定値

名前

表示したいRECディスクバッファーの名前を入力します。

入力した名前と一致したRECディスクバッファー、および部分的に一致したRECディスクバッファーが絞り込まれます。

RECディスクバッファー名で絞り込まない場合、本項目を空白にしてください。

RECディスクバッファー名

空白

ステータス

表示したいRECディスクバッファーの状態を選択します。

RECディスクバッファーの状態で絞り込まない場合、「すべて」を選択してください。

すべて

「RAIDグループのステータス」を参照
