RECディスクバッファー割当

概要

RECディスクバッファー を RECバッファー に割り当てます。または、RECディスクバッファーの割り当てを削除します。

RECディスクバッファーを割り当てるRECバッファーの条件

  • RECバッファーの用途が「送信用」であること

  • RECバッファー1個に対し、割り当てるRECディスクバッファー数が以下の個数であること

    • ETERNUS DX200 S5の場合：1個または2個

    • ETERNUS DX500 S5/DX600 S5の場合：1個または2個

    • ETERNUS DX900 S5の場合：1個、2個、または4個（ただし、実装CM数以下であること）

    • ETERNUS DX8900 S4の場合：1個、2個、4個、または6個（ただし、実装CM数以下であること）

    • ETERNUS AF250 S3の場合：1個または2個

    • ETERNUS AF650 S3の場合：1個または2個

  • RECバッファー1個に複数のRECディスクバッファーを割り当てる場合の必須条件

    • ドライブタイプ（Online/Nearline/SSD/Online SED/Nearline SED/SSD SED）が同じであること (*1)

    • ドライブ数（2個、4個、または8個）が同じであること

    • 暗号化状態（CM/「-」/SED）が同じであること

  • RECバッファー1個に複数のRECディスクバッファーを割り当てる場合の推奨条件
    *1  :  1つのRECバッファーに「Online」だけ、または「Nearline」だけのRECディスクバッファーを割り当てることを推奨します。1つのRECバッファーに「Online SED」だけ、または「Nearline SED」だけのRECディスクバッファーを割り当てることを推奨します。混在して割り当てると、使用できる容量が少なくなったり、アクセス性能が低下したりする場合があります。
    *2  :  使用するRECディスクバッファーの Stripe Depth が異なる場合、RECディスクバッファーのアクセス性能に影響が及ぶ場合があります。
    *3  :  使用するRECディスクバッファーの容量が異なる場合、すべてのRECディスクバッファーが、最小容量のRECディスクバッファーと同じ容量のRECディスクバッファーとして扱われます。その場合、容量の大きいRECディスクバッファーの残りの領域は使用できません。
注意

  • 本機能は、自装置（RECディスクバッファーを割り当てる装置）がRECをサポートしている場合だけ実行できます。

  • RECディスクバッファーは、複数のRECバッファー間で共有できません。

  • RECバッファーを使用しているRECが動作中の場合、事前に該当のRECセッションを Suspend してください。

備考

  • RECバッファーへRECディスクバッファーを割り当てる場合は、事前にRECディスクバッファーの作成が必要です。詳細は、「RECディスクバッファー作成」を参照してください。

  • RECディスクバッファーの Stripe Depth は、[ RECディスクバッファー詳細 ] 画面で確認できます。詳細は、「RECディスクバッファー」を参照してください。

ユーザー権限

デフォルトロールにおける実行可否

デフォルトロール 実行可否
Monitor
Admin
StorageAdmin
AccountAdmin
SecurityAdmin
Maintainer

権限とロールについては、「役割および権限」を参照してください。

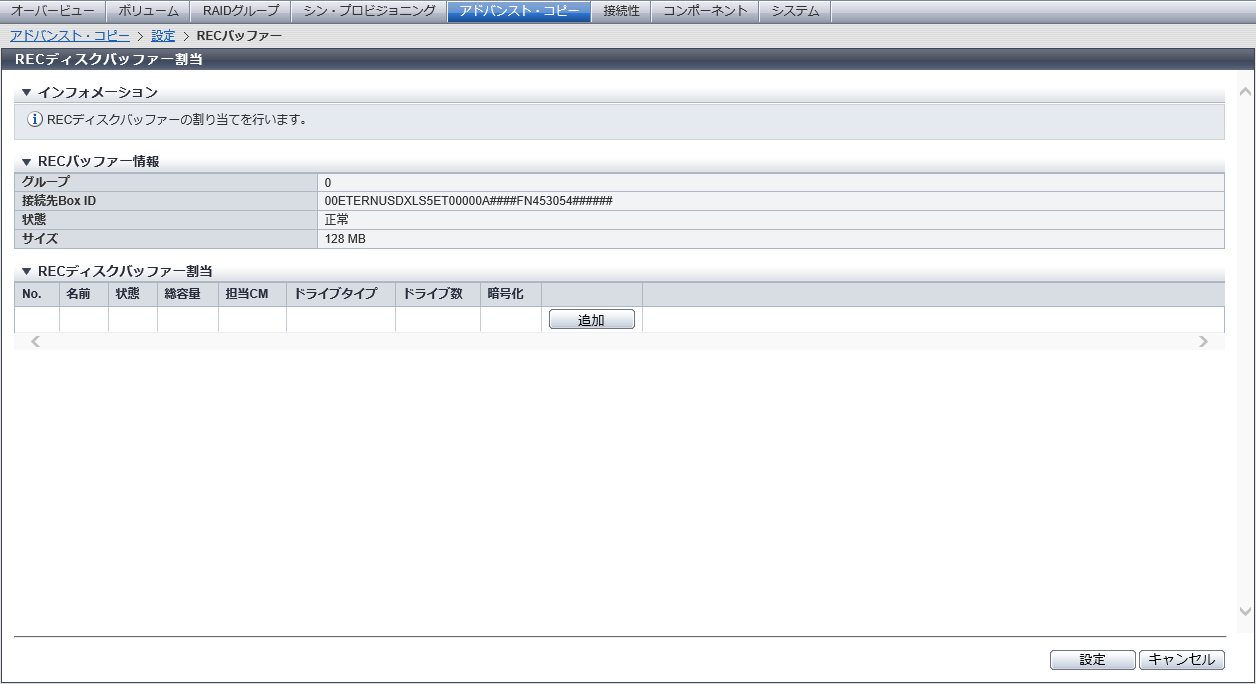

表示内容

選択したRECバッファーとそのRECバッファーに割り当てる、または割り当てられているRECディスクバッファーが表示されます。

RECバッファー情報

項目 説明

グループ

RECディスクバッファーを割り当てるRECバッファーの管理グループ番号が表示されます。

ETERNUS DX200 S5：0 ～ 3

ETERNUS DX500 S5/DX600 S5/DX900 S5：0 ～ 7

ETERNUS DX8100 S4/DX8900 S4：0 ～ 7

ETERNUS AF250 S3：0 ～ 3

ETERNUS AF650 S3：0 ～ 7

接続先 Box ID

RECディスクバッファーを割り当てるRECバッファーの接続先装置のBox IDが表示されます。

接続先装置の経路が削除された場合は、「???」が表示されます。

状態

RECディスクバッファーを割り当てるRECバッファーの状態が表示されます。

  • 正常

    RECバッファーは、データを転送できる状態です。

  • 異常

    RECバッファーは、データを転送できない状態です。

サイズ

RECディスクバッファーを割り当てるRECバッファーの容量が表示されます。

ETERNUS DX200 S5：

128 MB, 256 MB, 512 MB

ETERNUS DX500 S5/DX600 S5/DX900 S5：

128 MB, 256 MB, 512 MB, 1024 MB, 2048 MB

ETERNUS DX8100 S4/DX8900 S4：

128 MB, 256 MB, 512 MB, 1024 MB, 2048 MB

ETERNUS AF250 S3：

128 MB, 256 MB, 512 MB

ETERNUS AF650 S3：

128 MB, 256 MB, 512 MB, 1024 MB, 2048 MB

RECディスクバッファー割当

項目 説明

No.

RECディスクバッファーのRAIDグループ番号が表示されます。

名前

RECディスクバッファーのRAIDグループ名が表示されます。

状態

RECディスクバッファーのRAIDグループのステータスが表示されます。

詳細は、「RAIDグループのステータス」を参照してください。

総容量

RECディスクバッファーの総容量が表示されます。

担当CM

RECディスクバッファーとして登録したRAIDグループの担当CMが表示されます。

ETERNUS DX900 S5またはETERNUS DX8900 S4の場合

CE#x CM#y

そのほかのモデルの場合

CM#y

x：CE番号

y：CM番号

ドライブタイプ

RECディスクバッファーのドライブの種別が表示されます。

ドライブ種別が混在した場合、以下のように表示されます。

  • 「Online」だけ、または「Online」および「Nearline」が混在している場合、「Online」

  • 「Online SED」だけ、または「Online SED」および「Nearline SED」が混在している場合、「Online SED」

  • 単一のSSDタイプ (SSD-H/SSD-M/SSD-L) だけ、または複数のSSDタイプ (SSD-H/SSD-M/SSD-L) が混在している場合、「SSD」

  • 単一のSSDタイプ (SSD-H SED/SSD-M SED/SSD-L SED) だけ、または複数のSSDタイプ (SSD-H SED/SSD-M SED/SSD-L SED) が混在している場合、「SSD SED」

ドライブ数

RECディスクバッファーのドライブ数が表示されます。

2

4

8

暗号化

RECディスクバッファーの暗号化状態が表示されます。

CM：CMによる暗号化

「-」（ハイフン）：非暗号化

SED：SEDによる暗号化

機能ボタン

ボタン 説明

[ 追加 ]

RECディスクバッファーを割り当てます。

割り当てられているRECディスクバッファーの数が以下の場合、および追加するRECディスクバッファーが割り当て条件を満たしている場合に、[ 追加 ] ボタンがクリックできます。

ETERNUS DX200 S5、ETERNUS DX500 S5/DX600 S5、およびETERNUS AF250 S3/AF650 S3：0または1

ETERNUS DX900 S5：0 ～ 3（実装CM数未満）

ETERNUS DX8900 S4：0 ～ 5（実装CM数未満）

[ 削除 ]

指定されたRECディスクバッファーの割り当てを削除します。

RECディスクバッファーが1つも割り当てられていない場合、[ 削除 ] ボタンは表示されません。

設定内容

RECバッファーに割り当てるRECディスクバッファーを選択します。

[ RECディスクバッファー選択 ] 画面

RECディスクバッファー選択

下記以外の項目の説明は「RECディスクバッファー割当」を参照してください。

項目 説明

RECディスクバッファー選択チェックボックス

RECバッファーに割り当てるRECディスクバッファーのチェックボックスをオンにします。

RECディスクバッファーの選択条件は「RECディスクバッファーを割り当てるRECバッファーの条件」を参照してください。

備考
  • RECバッファーに割り当て可能な以下の条件を満たすRECディスクバッファーの一覧が表示されます。
    • RECバッファーに1つめのRECディスクバッファーを割り当てる場合

      • どのRECバッファーにも割り当てていないRECディスクバッファー

    • RECバッファーにすでにRECディスクバッファーを割り当てている場合

      • どのRECバッファーにも割り当てていないRECディスクバッファー

      • すでに割り当てたRECディスクバッファーに対し、以下のすべての条件を満たすRECディスクバッファー

        • 最小容量以上のドライブ容量

        • 同じドライブ種別 (Online/Nearline/SSD/Online SED/Nearline SED/SSD SED)

          ただし、「Online」と「Nearline」は、同じドライブ種別として扱われます。

          同様に「Online SED」と「Nearline SED」も、同じドライブ種別として扱われます。

        • 同じドライブ数 (2個、4個、または8個)

        • 同じ暗号化状態 (CM/「-」/SED)

操作手順

RECディスクバッファーを割り当てる場合

RECディスクバッファーを割り当てます。

  1. RECディスクバッファーを割り当てるRECバッファーを選択し、[ アクション ] から「RECディスクバッファー割当」をクリックします。

  2. [ 追加 ] ボタンをクリックします。

    → [ RECディスクバッファー選択 ] 画面が表示されます。

  3. 割り当てるRECディスクバッファーのチェックボックスをオンにし（複数選択可）、[ OK ] ボタンをクリックします。

    → RECディスクバッファーが追加されます。

    注意

    • RECバッファーに複数のRECディスクバッファーを割り当てる場合、同じ容量のRECディスクバッファーを選択してください。

    • 以下の場合、エラー画面が表示されます。

      • 割り当て条件満たすRECディスクバッファーが装置に1つも登録されていない

      • RECバッファーに割り当てたRECディスクバッファーの個数がモデルごとの最大数を超えている

      • 選択したRECディスクバッファーが割り当て条件を満たしていない

    備考

    • RECディスクバッファーの割り当てを削除する場合は、該当RECディスクバッファー（RAIDグループ）の [ 削除 ] ボタンをクリックします。

  4. RECディスクバッファーの割り当てが完了したら、[ 設定 ] ボタンをクリックします。

    → 確認画面が表示されます。

  5. [ OK ] ボタンをクリックします。

    → RECディスクバッファーの割り当てが開始されます。

  6. [ 完了 ] ボタンをクリックして、[ RECバッファー ] 画面に戻ります。

RECディスクバッファーの割り当てを削除する場合

RECバッファーからRECディスクバッファーの割り当てを削除します。

  1. RECディスクバッファーの割り当てを削除するRECバッファーを選択し、[ アクション ] から「RECディスクバッファー割当」をクリックします。

  2. 割り当てを削除するRECディスクバッファー（RAIDグループ）の [ 削除 ] ボタンをクリックします。

    → 一覧からRECディスクバッファーが削除されます。

  3. [ 設定 ] ボタンをクリックします。

    → 確認画面が表示されます。

  4. [ OK ] ボタンをクリックします。

    → RECディスクバッファーの削除が開始されます。

  5. [ 完了 ] ボタンをクリックして、[ RECバッファー ] 画面に戻ります。
