担当CM変更
概要
RAIDグループに割り当てられている担当CM を変更します。
CM 間で負荷に偏りがある場合など、担当CM を変更して負荷を分散できます。
担当CM 変更中は Write Throughモードに移行するため、装置全体の業務I/O性能が低下します。そのため、業務I/Oが少ないときに実施してください。担当CMの変更処理には、最大で数十分かかる場合があります。
- 以下の場合、本機能は実行できません。
「Normal」および「Undefined」以外のCEが存在する
「Normal」および「Warning」以外のCMが存在する
「Normal」以外のBBU (BTU / BCU) が存在する
対象RAIDグループに登録されているボリュームでフォーマットを実行中
対象RAIDグループで暗号化を実行中
対象RAIDグループのステータスが「Available」以外
対象RAIDグループでリビルド／コピーバック／リダンダント・コピーを実行中
Deduplication、Compression、またはDeduplicationおよびCompressionの両方が有効のTPPに対象RAIDグループが属している場合、該当TPP内のデータコンテナボリュームのステータスが「Readying」、「Not Available」、「Not Ready」、「Broken」、または「Data Lost」
装置のキャッシュモードが「Write Through Mode」
装置内でLDE を実行中
装置内でLUNコンカチネーション を実行中
装置内でRAIDマイグレーション を実行中
装置内でRAIDグループ診断を実行中
装置内でディスク診断を実行中
装置内でTPV平準化を実行中
装置内でFTRP平準化を実行中
装置内にPINデータ がある
TPP を構成するRAIDグループの担当CMも変更できます。
ユーザー権限
デフォルトロールにおける実行可否
| デフォルトロール | 実行可否 |
|---|---|
| Monitor | |
| Admin | |
| StorageAdmin | |
| AccountAdmin | |
| SecurityAdmin | |
| Maintainer |
権限とロールについては、「役割および権限」を参照してください。
設定内容
変更後の担当CM を選択します。
担当CM 設定変更
| 項目 | 説明 | 設定値 |
|---|---|---|
新しい担当CM |
新しい担当CMを選択します。 選択肢には「自動」と実装されている正常なCM番号（「CE#x CM#y」または「CM#y」）が表示されます。 通常は、「自動」を選択します。「自動」を選択した場合、割り当てられる担当CMはRAIDグループ番号で決まります。詳細は「担当CMの自動設定」を参照してください。 |
ETERNUS DX900 S5またはETERNUS DX8900 S4の場合 自動 CE#x CM#y そのほかのモデルの場合 自動 CM#y x：CE番号 y：CM番号 |
担当CMの自動設定
担当CM は、RAIDグループ番号をCM数で割った余りで決定します。実装されていないCMまたは故障しているCMが存在する場合、正常なCMで負荷が平準化されるように担当CM が割り当てられます。
ETERNUS DX900 S5またはETERNUS DX8900 S4以外で、CMはすべて実装されており、かつ正常な場合
| 「RAIDグループ番号 ÷ CM数 (「2」)」の余り | 割り当てられる担当CM |
|---|---|
| 0 | CM#0 |
| 1 | CM#1 |
ETERNUS DX900 S5またはETERNUS DX8900 S4 で、CMはすべて実装されており、かつ正常な場合
| 「RAIDグループ番号 ÷ CM数」の余り | CM数 (CE数) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 (1CE) | 4 (2CE) | 6 (3CE) | 8 (4CE) | 10 (5CE) | 12 (6CE) | 14 (7CE) | 16 (8CE) | 18 (9CE) | 20 (10CE) | 22 (11CE) | 24 (12CE) | |
| 0 | CE#0 CM#0 | CE#0 CM#0 | CE#0 CM#0 | CE#0 CM#0 | CE#0 CM#0 | CE#0 CM#0 | CE#0 CM#0 | CE#0 CM#0 | CE#0 CM#0 | CE#0 CM#0 | CE#0 CM#0 | CE#0 CM#0 |
| 1 | CE#0 CM#1 | CE#1 CM#1 | CE#2 CM#1 | CE#3 CM#1 | CE#4 CM#1 | CE#5 CM#1 | CE#6 CM#1 | CE#7 CM#1 | CE#8 CM#1 | CE#9 CM#1 | CE#A CM#1 | CE#B CM#1 |
| 2 | - | CE#1 CM#0 | CE#1 CM#0 | CE#1 CM#0 | CE#1 CM#0 | CE#1 CM#0 | CE#1 CM#0 | CE#1 CM#0 | CE#1 CM#0 | CE#1 CM#0 | CE#1 CM#0 | CE#1 CM#0 |
| 3 | - | CE#0 CM#1 | CE#1 CM#1 | CE#2 CM#1 | CE#3 CM#1 | CE#4 CM#1 | CE#5 CM#1 | CE#6 CM#1 | CE#7 CM#1 | CE#8 CM#1 | CE#9 CM#1 | CE#A CM#1 |
| 4 | - | - | CE#2 CM#0 | CE#2 CM#0 | CE#2 CM#0 | CE#2 CM#0 | CE#2 CM#0 | CE#2 CM#0 | CE#2 CM#0 | CE#2 CM#0 | CE#2 CM#0 | CE#2 CM#0 |
| 5 | - | - | CE#0 CM#1 | CE#1 CM#1 | CE#2 CM#1 | CE#3 CM#1 | CE#4 CM#1 | CE#5 CM#1 | CE#6 CM#1 | CE#7 CM#1 | CE#8 CM#1 | CE#9 CM#1 |
| 6 | - | - | - | CE#3 CM#0 | CE#3 CM#0 | CE#3 CM#0 | CE#3 CM#0 | CE#3 CM#0 | CE#3 CM#0 | CE#3 CM#0 | CE#3 CM#0 | CE#3 CM#0 |
| 7 | - | - | - | CE#0 CM#1 | CE#1 CM#1 | CE#2 CM#1 | CE#3 CM#1 | CE#4 CM#1 | CE#5 CM#1 | CE#6 CM#1 | CE#7 CM#1 | CE#8 CM#1 |
| 8 | - | - | - | - | CE#4 CM#0 | CE#4 CM#0 | CE#4 CM#0 | CE#4 CM#0 | CE#4 CM#0 | CE#4 CM#0 | CE#4 CM#0 | CE#4 CM#0 |
| 9 | - | - | - | - | CE#0 CM#1 | CE#1 CM#1 | CE#2 CM#1 | CE#3 CM#1 | CE#4 CM#1 | CE#5 CM#1 | CE#6 CM#1 | CE#7 CM#1 |
| 10 | - | - | - | - | - | CE#5 CM#0 | CE#5 CM#0 | CE#5 CM#0 | CE#5 CM#0 | CE#5 CM#0 | CE#5 CM#0 | CE#5 CM#0 |
| 11 | - | - | - | - | - | CE#0 CM#1 | CE#1 CM#1 | CE#2 CM#1 | CE#3 CM#1 | CE#4 CM#1 | CE#5 CM#1 | CE#6 CM#1 |
| 12 | - | - | - | - | - | - | CE#6 CM#0 | CE#6 CM#0 | CE#6 CM#0 | CE#6 CM#0 | CE#6 CM#0 | CE#6 CM#0 |
| 13 | - | - | - | - | - | - | CE#0 CM#1 | CE#1 CM#1 | CE#2 CM#1 | CE#3 CM#1 | CE#4 CM#1 | CE#5 CM#1 |
| 14 | - | - | - | - | - | - | - | CE#7 CM#0 | CE#7 CM#0 | CE#7 CM#0 | CE#7 CM#0 | CE#7 CM#0 |
| 15 | - | - | - | - | - | - | - | CE#0 CM#1 | CE#1 CM#1 | CE#2 CM#1 | CE#3 CM#1 | CE#4 CM#1 |
| 16 | - | - | - | - | - | - | - | - | CE#8 CM#0 | CE#8 CM#0 | CE#8 CM#0 | CE#8 CM#0 |
| 17 | - | - | - | - | - | - | - | - | CE#0 CM#1 | CE#1 CM#1 | CE#2 CM#1 | CE#3 CM#1 |
| 18 | - | - | - | - | - | - | - | - | - | CE#9 CM#0 | CE#9 CM#0 | CE#9 CM#0 |
| 19 | - | - | - | - | - | - | - | - | - | CE#0 CM#1 | CE#1 CM#1 | CE#2 CM#1 |
| 20 | - | - | - | - | - | - | - | - | - | - | CE#A CM#0 | CE#A CM#0 |
| 21 | - | - | - | - | - | - | - | - | - | - | CE#0 CM#1 | CE#1 CM#1 |
| 22 | - | - | - | - | - | - | - | - | - | - | - | CE#B CM#0 |
| 23 | - | - | - | - | - | - | - | - | - | - | - | CE#0 CM#1 |
表示内容
選択したRAIDグループの情報が表示されます。
対象RAIDグループ
| 項目 | 説明 |
|---|---|
|
名前 |
RAIDグループの名前が表示されます。 |
|
ステータス |
RAIDグループのステータスが表示されます。 詳細は、「RAIDグループのステータス」を参照してください。 |
|
RAIDレベル |
RAIDレベルが表示されます。 High Performance (RAID1+0) High Capacity (RAID5) High Reliability (RAID6) High Reliability (RAID6-FR) Reliability (RAID5+0) Mirroring (RAID1) Striping (RAID0) |
|
総容量 |
RAIDグループの総容量が表示されます。 |
|
現在の担当CM |
RAIDグループの現在の担当CMが表示されます。 ETERNUS DX900 S5またはETERNUS DX8900 S4の場合 CE#x CM#y そのほかのモデルの場合 CM#y x：CE番号 y：CM番号 |
操作手順

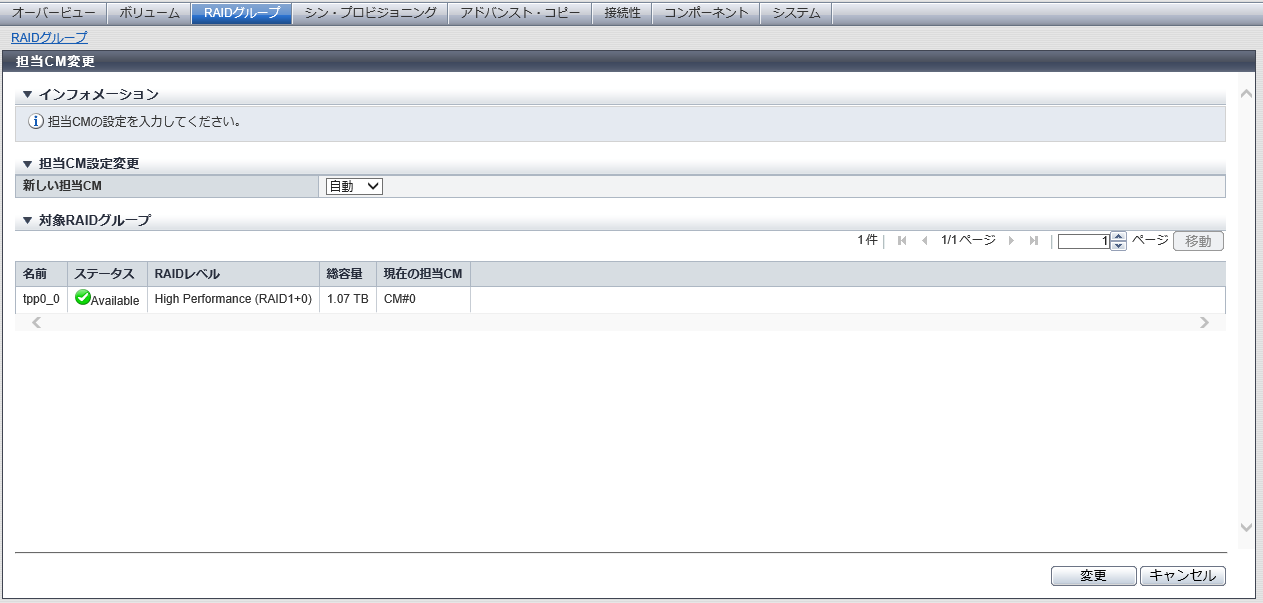

担当CM を変更するRAIDグループを選択し（複数選択可）、[ アクション ] から「担当CM変更」をクリックします。
注意- Usageが「Extreme Cache Pool」のRAIDグループを選択した場合、「担当CM変更」をクリックできません。
変更後の担当CMを選択し、[ 変更 ] ボタンをクリックします。
→ 確認画面が表示されます。
[ OK ] ボタンをクリックします。
→ 担当CMの変更が開始されます。
注意担当CMの変更中は、Write Throughモードに移行します。
[ 完了 ] ボタンをクリックして、[ RAIDグループ ] 画面に戻ります。
