エコモードスケジュール（RAIDグループ）

概要

RAIDグループのエコモード設定状態が表示されます。

備考

エコモードを使用する場合は、エコモードの共通設定とエコモードスケジュールの作成が必要です。詳細は、「エコモード共通設定変更」および「エコモードスケジュール作成」を参照してください。
RAIDグループにエコモードスケジュールを割り当てる場合は、「エコモードスケジュール割当（RAIDグループ）」を参照してください。

ユーザー権限

デフォルトロールにおける実行可否

デフォルトロール	実行可否
Monitor
Admin
StorageAdmin
AccountAdmin
SecurityAdmin
Maintainer

権限とロールについては、「役割および権限」を参照してください。

表示内容

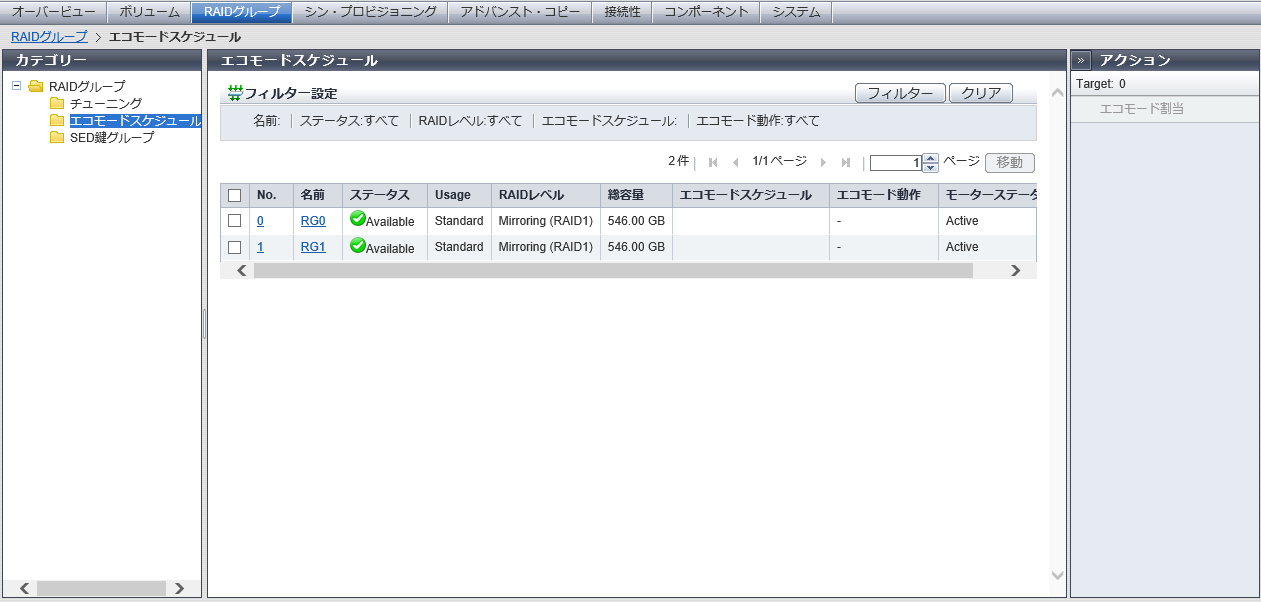

RAIDグループに設定されているエコモードの動作状態が一覧表示されます。

RAIDグループ一覧

項目	説明
No.	RAIDグループ番号が表示されます。クリックすると、[ RAIDグループ詳細 ] 画面（[ Basic ] タブ）が表示されます。
名前	RAIDグループ名が表示されます。クリックすると、[ RAIDグループ詳細 ] 画面（[ Basic ] タブ）が表示されます。
ステータス	RAIDグループのステータスが表示されます。詳細は、「RAIDグループのステータス」を参照してください。
Usage	RAIDグループの用途が表示されます。 Standard タイプが「Standard」、「SDV」、または「SDPV」のボリュームの作成領域として使用されているRAIDグループです。 Standard / WSV 以下のいずれかのボリュームの作成領域として使用されているRAIDグループです。「WSV」および「Standard」「WSV」および「SDV」「WSV」および「SDPV」 WSV タイプが「WSV」のボリュームの作成領域として使用されているRAIDグループです。
RAIDレベル	RAIDレベルが表示されます。 High Performance (RAID1+0) High Capacity (RAID5) High Reliability (RAID6) High Reliability (RAID6-FR) Reliability (RAID5+0) Mirroring (RAID1) Striping (RAID0)
総容量	RAIDグループの総容量が表示されます。
エコモードスケジュール	RAIDグループに割り当てたエコモードスケジュールの名前が表示されます。ストレージ基盤ソフトウェアがエコモード制御中の場合、「External」が表示されます。エコモードスケジュールを割り当てていない場合、空白になります。
エコモード動作	エコモードスケジュールの動作状態が表示されます。エコモードスケジュールを割り当てていない場合、「-」（ハイフン）が表示されます。ドライブ電源を切るエコモード動作時にドライブの電源が切断されます。モーターを停止するエコモード動作時にドライブのモーターが停止されます。常時稼働させるエコモード無効でドライブを常時稼働させます。
モーターステータス	ドライブのモーターのステータスが表示されます。 Active 動作中 In the Boot Process 起動処理中 Idle 停止中 In the Stop Process 停止処理中 Power Off 電源切断中

フィルター設定

機能説明

フィルター設定は、指定したすべての条件に一致するRAIDグループだけを一覧表示するための機能です。

初期状態は絞り込みなしです。指定できる条件は以下のとおりです。

項目	説明	設定値
名前	表示したいRAIDグループの名前を入力します。入力した名前と一致したRAIDグループ、および部分的に一致したRAIDグループが絞り込まれます。 RAIDグループ名で絞り込まない場合、本項目を空白にしてください。	RAIDグループ名空白
ステータス	表示したいRAIDグループのステータスを選択します。 RAIDグループのステータスで絞り込まない場合、「すべて」を選択してください。	すべて「RAIDグループのステータス」を参照
RAIDレベル	表示したいRAIDグループのRAIDレベルを選択します。 RAIDレベルで絞り込まない場合、「すべて」を選択してください。	すべて High Performance (RAID1+0) High Capacity (RAID5) High Reliability (RAID6) High Reliability (RAID6-FR) Reliability (RAID5+0) Mirroring (RAID1) Striping (RAID0)
エコモードスケジュール	表示したいRAIDグループのエコモードスケジュール名を入力します。入力したエコモードスケジュール名と一致、および部分的に一致するエコモードスケジュールを割り当てたRAIDグループが絞り込まれます。エコモードスケジュールで絞り込まない場合、本項目を空白にしてください。	エコモードスケジュール名「External」空白
エコモード動作	表示したいRAIDグループのエコモード動作を選択します。エコモード動作時にドライブの電源が切断されるRAIDグループを表示する場合、「ドライブ電源を切る」エコモード動作時にドライブのモーターが停止されるRAIDグループを表示する場合、「モーターを停止する」エコモード無効でドライブを常時稼働させるRAIDグループを表示する場合、「常時稼働させる」エコモードスケジュールを割り当てていないRAIDグループを表示する場合、「-」（ハイフン）	すべてドライブ電源を切るモーターを停止する常時稼働させる「-」（ハイフン）

項目

説明

設定値

名前

表示したいRAIDグループの名前を入力します。

入力した名前と一致したRAIDグループ、および部分的に一致したRAIDグループが絞り込まれます。

RAIDグループ名で絞り込まない場合、本項目を空白にしてください。

RAIDグループ名

空白

ステータス

表示したいRAIDグループのステータスを選択します。

RAIDグループのステータスで絞り込まない場合、「すべて」を選択してください。

すべて

「RAIDグループのステータス」を参照

RAIDレベル

表示したいRAIDグループのRAIDレベルを選択します。

RAIDレベルで絞り込まない場合、「すべて」を選択してください。

すべて

High Performance (RAID1+0)

High Capacity (RAID5)

High Reliability (RAID6)

High Reliability (RAID6-FR)

Reliability (RAID5+0)

Mirroring (RAID1)

Striping (RAID0)

エコモードスケジュール

表示したいRAIDグループのエコモードスケジュール名を入力します。

入力したエコモードスケジュール名と一致、および部分的に一致するエコモードスケジュールを割り当てたRAIDグループが絞り込まれます。

エコモードスケジュールで絞り込まない場合、本項目を空白にしてください。

エコモードスケジュール名

「External」

空白

エコモード動作

表示したいRAIDグループのエコモード動作を選択します。

エコモード動作時にドライブの電源が切断されるRAIDグループを表示する場合、「ドライブ電源を切る」
エコモード動作時にドライブのモーターが停止されるRAIDグループを表示する場合、「モーターを停止する」
エコモード無効でドライブを常時稼働させるRAIDグループを表示する場合、「常時稼働させる」
エコモードスケジュールを割り当てていないRAIDグループを表示する場合、「-」（ハイフン）

すべて

ドライブ電源を切る

モーターを停止する

常時稼働させる

「-」（ハイフン）
