シン・プロビジョニングプール（基本情報）

概要

シン・プロビジョニングプール (TPP)の一覧が表示されます。

注意

  • シン・プロビジョニングを利用する場合は、シン・プロビジョニング機能を「有効」にします。詳細は、「シン・プロビジョニング設定」を参照してください。

  • TPPの使用容量が閾値を超えた場合、速やかにドライブを増設して、TPPの容量を拡張してください。閾値はTPP一覧の使用状況で確認できます。

備考

  • 本機能では、TPPの基本情報、TPPを構成するRAIDグループ一覧、およびTPPに登録したTPV 一覧が確認できます。

  • シン・プロビジョニング機能の有効／無効を確認する場合は、「設定（シン・プロビジョニング）」を参照してください。

  • TPPの使用容量を監視する閾値を確認する場合は、「閾値（シン・プロビジョニングプール）」を参照してください。

  • TPPのエコモード設定を確認する場合は、「エコモードスケジュール（シン・プロビジョニングプール）」を参照してください。

ユーザー権限

デフォルトロールにおける実行可否

デフォルトロール 実行可否
Monitor
Admin
StorageAdmin
AccountAdmin
SecurityAdmin
Maintainer

権限とロールについては、「役割および権限」を参照してください。

表示内容

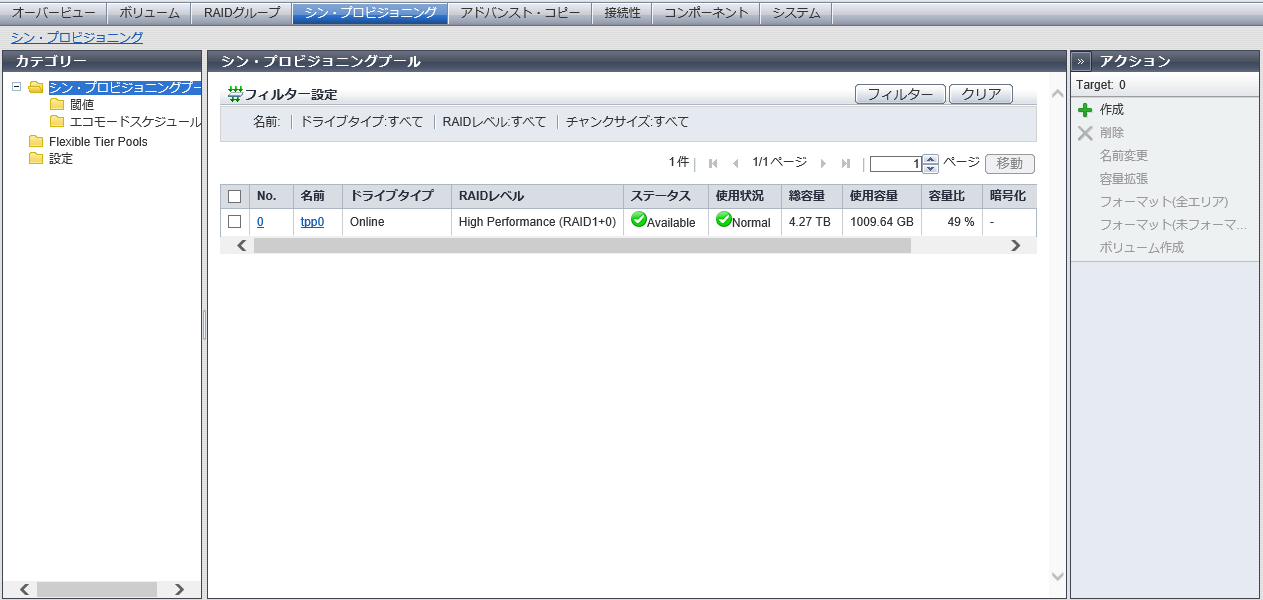

TPP一覧

装置に登録されているTPP一覧が表示されます。

項目 説明

No.

TPP番号が表示されます。

クリックすると、[ シン・プロビジョニングプール詳細 ] 画面（[ Basic ] タブ） が表示されます。

名前

TPP名が表示されます。

クリックすると、[ シン・プロビジョニングプール詳細 ] 画面（[ Basic ] タブ） が表示されます。

ドライブタイプ

TPPを構成するドライブのタイプが表示されます。

Online

Nearline

SSD

Online SED

Nearline SED

SSD SED

RAIDレベル

TPPを構成するRAIDグループのRAIDレベルが表示されます。

High Performance (RAID1+0)

High Capacity (RAID5)

High Reliability (RAID6)

High Reliability (RAID6-FR)

Mirroring (RAID1)

Striping (RAID0)

ステータス

TPPのステータスが表示されます。

詳細は、「シン・プロビジョニングプールのステータス」を参照してください。

使用状況

TPPまたはデータコンテナボリュームの使用状況が表示されます。

  • Normal

    TPPの使用率が注意閾値未満です。

  • Attention

    TPPの使用率が注意閾値以上、警告閾値未満です。

    または、データコンテナボリュームの使用率が80 ％以上です。

  • Warning

    TPPの使用率が警告閾値以上です。

総容量

TPPの総容量が表示されます。

使用容量

TPPの使用容量が表示されます。

「使用容量」とは、TPPに属するTPVの物理割り当て済み容量の総和です。

容量比

TPPに属するTPVの総論理容量 (*1) とTPPの総容量の比率が表示されます。

TPPのDeduplicationまたはCompressionが有効の場合、「-」（ハイフン）が表示されます。

*1  :  容量比の計算には、総論理容量にチャンクサイズを考慮した容量が使用されます。

暗号化

TPPの暗号化状態が表示されます。

  • CM

    CMにより暗号化されているTPP

  • 「-」（ハイフン）

    暗号化されていないTPP

  • SED

    SEDにより暗号化されているTPP

チャンクサイズ

TPPのチャンクサイズ が表示されます。

チャンクサイズ情報の取得に失敗した場合、「-」（ハイフン）が表示されます。

21 MB

42 MB

84 MB

168 MB

336 MB

Deduplication

TPPのDeduplicationの設定状況、およびDeduplicationのステータスが表示されます。

  • 有効

    TPPのDeduplication が有効で、Deduplicationの状態が正常です。

  • 無効

    TPPのDeduplication が無効です。

  • 異常

    TPPのDeduplication が有効で、Deduplicationの状態が異常です。

  • 「-」（ハイフン）

    TPPのDeduplication が有効で、情報の取得に失敗しました。

本項目は、装置のDeduplication/Compression が有効の場合だけ表示されます。

Compression

TPPのCompressionの設定状況、およびCompressionのステータスが表示されます。

  • 有効

    TPPのCompression が有効で、Compressionの状態が正常です。

  • 無効

    TPPのCompression が無効です。

  • 異常

    TPPのCompression が有効で、Compressionの状態が異常です。

  • 「-」（ハイフン）

    TPPのCompression が有効で、情報の取得に失敗しました。

本項目は、装置のDeduplication/Compression が有効の場合だけ表示されます。

削減前データサイズ

TPP内のDeduplication/Compressionボリュームに書き込まれたデータの削減前の容量（論理割り当て容量）の総和が表示されます。

以下の場合、「-」（ハイフン）が表示されます。

  • TPPのDeduplicationおよびCompressionが無効

  • 削減前のデータ容量を取得できない

本項目は、装置のDeduplication/Compression機能が有効な場合だけ表示されます。

備考

  • ボリュームごとに書き込まれた削減前のデータ容量は、[ ボリューム ] 画面の「オリジナルデータサイズ」で確認できます。詳細は、「ボリューム（基本情報）」を参照してください。

削減後データサイズ

TPP内のDeduplication/Compressionボリュームに書き込まれたデータの削減後の容量（物理割り当て済み容量）の総和が表示されます。

以下の場合、「-」（ハイフン）が表示されます。

  • TPPのDeduplicationおよびCompressionが無効

  • 削減後のデータ容量を取得できない

本項目は、装置のDeduplication/Compression機能が有効な場合だけ表示されます。

容量削減率

TPPのDeduplication、Compression、またはその両方による容量削減率が表示されます。

例えば、10 TBのデータを削減して3 TB で書き込んだ場合、「70%」が表示されます。

以下の場合、「-」（ハイフン）が表示されます。

  • TPPのDeduplicationおよびCompression が「無効」

  • TPPのDeduplicationまたはCompression が「異常」または「-」（ハイフン）

  • データコンテナボリュームにアクセスできない

本項目は、装置のDeduplication/Compression が有効の場合だけ表示されます。

[ シン・プロビジョニングプール詳細 ] 画面（[ Basic ] タブ）

TPP一覧で[ No. ] リンク、または[ 名前 ] リンクをクリックすると、該当TPP情報が表示されます。各タブをクリックすると、基本情報、該当TPPを構成するRAIDグループ一覧、および該当TPPに登録したボリューム一覧が確認できます。

基本情報については、「シン・プロビジョニングプール情報」を参照してください。RAIDグループ一覧については、「[ シン・プロビジョニングプール詳細 ] 画面（[ RAIDグループ ] タブ）」を参照してください。ボリューム一覧については、「[ シン・プロビジョニングプール詳細 ] 画面（[ ボリューム ] タブ）」を参照してください。

シン・プロビジョニングプール情報

該当TPPの基本情報を確認できます。

項目 説明

ドライブタイプ

TPPを構成するドライブのタイプが表示されます。

Online

Nearline

SSD

Online SED

Nearline SED

SSD SED

RAIDレベル

TPPを構成するRAIDグループのRAIDレベルが表示されます。

High Performance (RAID1+0)

High Capacity (RAID5)

High Reliability (RAID6)

High Reliability (RAID6-FR)

Mirroring (RAID1)

Striping (RAID0)

Fast Recovery構成

TPPを構成するRAIDグループのFast Recovery構成が表示されます。

本項目は、RAIDレベルが「RAID6-FR」の場合だけ表示されます。

(4D+2P)x2+1HS

(6D+2P)x2+1HS

(8D+2P)x3+1HS

(4D+2P)x5+1HS

D：Data

P：Parity

HS：Hot Spare

ステータス

TPPのステータスが表示されます。

詳細は、「シン・プロビジョニングプールのステータス」を参照してください。

使用状況

TPPまたはデータコンテナボリュームの使用状況が表示されます。

  • Normal

    TPPの使用率が注意閾値未満です。

  • Attention

    TPPの使用率が注意閾値以上、警告閾値未満です。

    または、データコンテナボリュームの使用率が80 %以上です。

  • Warning

    TPPの使用率が警告閾値以上です。

総容量

TPPの総容量が表示されます。

（ ）内にMB単位の総容量も表示されます。

使用容量

TPPの使用容量が表示されます。

「使用容量」とは、TPPに属するTPVの物理割り当て済み容量の総和です。

（ ）内にMB単位の使用容量も表示されます。

使用率

TPPの使用率が表示されます。

使用率 = 使用容量 ÷ 総容量

総論理容量

TPPに属するTPVの総論理容量が表示されます。

（ ）内にMB単位の総論理容量も表示されます。

データコンテナボリュームの容量は、「総論理容量」に含まれません。

容量比

TPPに属するTPVの総論理容量 (*1) とTPPの総容量の比率が表示されます。

TPPのDeduplicationまたはCompression が有効の場合、「-」（ハイフン）が表示されます。

*1  :  容量比の計算には、総論理容量にチャンクサイズを考慮した容量が使用されます。

警告

TPPの警告閾値をTPPの物理容量に換算した数値「xxx」と閾値 (yy%) が表示されます。

注意

TPPの注意閾値をTPPの物理容量に換算した数値「xxx」と閾値 (yy%) が表示されます。

注意の閾値が省略されている場合、「-」（ハイフン）が表示されます。

暗号化

TPPの暗号化状態が表示されます。

CM

CMによる暗号化

「-」（ハイフン）

非暗号化

SED

SEDによる暗号化

チャンクサイズ

TPPのチャンクサイズが表示されます。

チャンクサイズ情報の取得に失敗した場合、「-」（ハイフン）が表示されます。

21 MB

42 MB

84 MB

168 MB

336 MB

MWC

TPPのMWC (Multi Writeback Count) が表示されます。

本項目は、「RAIDグループ設定」の権限を持つユーザーアカウントでログインした場合に表示されます。

用途

TPPにTPVが登録されている場合、「TPV」が表示されます。

TPVが登録されていない場合、「-」（ハイフン）が表示されます。

エコモードスケジュール

TPPに割り当てたエコモードスケジュールの名前が表示されます。

ストレージ基盤ソフトウェアがエコモード制御中の場合、「External」が表示されます。

エコモードスケジュールを割り当てていない場合、空白になります。

エコモード動作

エコモードスケジュールの動作状態が表示されます。

エコモードスケジュールを割り当てていない場合、「-」（ハイフン）が表示されます。

  • ドライブ電源を切る

    エコモード動作時にドライブの電源が切断されます。

  • モーターを停止する

    エコモード動作時にドライブのモーターが停止されます。

  • 常時稼働させる

    エコモード無効でドライブを常時稼働させます。

モーターステータス

ドライブのモーターのステータスが表示されます。

  • Active

    動作中

  • In the Boot Process

    起動処理中

  • Idle

    停止中

  • In the Stop Process

    停止処理中

  • Power Off

    電源切断中

処理

現在実行中の処理が表示されます。現在実行中の処理がない場合、「-」（ハイフン）が表示されます。

進捗率

現在実行中の処理の進捗がバーと進捗率 (0 ～ 100 %) で表示されます。画面を更新すると、進捗率が最新になります。現在実行中の処理がない場合は「-」（ハイフン）が表示されます。

推定残り時間

フォーマットの推定残り時間が表示されます。画面を更新すると、推定残り時間が最新になります。処理が「フォーマット中」以外の場合、本項目は表示されません。

  • 計算中

    推定残り時間を計算中です。

  • 30日以上

    推定残り時間が30日以上です。

  • x日y時間z分

    推定残り時間が1分以上、30日未満です。1日未満の場合、「日」は省略されます。1時間未満の場合、「日」と「時間」は省略されます。

  • 1分未満

    推定残り時間が1分未満です。

注意

  • 推定残り時間は、参照した時点のI/O負荷によって、増えたり、減ったりする可能性があります。

残り容量

フォーマットの残り容量が表示されます。画面を更新すると、残り容量が最新になります。処理が「フォーマット中」以外の場合、本項目は表示されません。

Stripe Depth

TPPを構成するRAIDグループの Stripe Depth (*1) が表示されます。

RAIDレベルが「RAID1」の場合、「-」（ハイフン）が表示されます。

64 KB

128 KB

256 KB

512 KB

1024 KB

*1  :  ボリュームをRAIDグループの構成ドライブにストライピングする場合、ストライプごとに1ドライブに割り当てる論理ブロック数です。通常は、64KBです。

Deduplication

TPPのDeduplicationの設定状況、およびDeduplicationのステータスが表示されます。

本項目は、装置のDeduplication/Compressionが有効の場合だけ表示されます。

  • 有効

  • 無効

  • 異常

  • 「-」（ハイフン）

Compression

TPPのCompressionの設定状況、およびCompressionのステータスが表示されます。

本項目は、装置のDeduplication/Compressionが有効の場合だけ表示されます。

  • 有効

  • 無効

  • 異常

  • 「-」（ハイフン）

削減前データサイズ

TPP内のDeduplication/Compressionボリュームに書き込まれたデータの削減前の容量（論理割り当て容量）の総和が表示されます。

以下の場合、「-」（ハイフン）が表示されます。

  • TPPのDeduplication および Compressionが無効

  • 削減前のデータ容量を取得できない

本項目は、装置のDeduplication/Compression機能が有効な場合だけ表示されます。

削減後データサイズ

TPP内のDeduplication/Compressionボリュームに書き込まれたデータの削減後の容量（物理割り当て済み容量）の総和が表示されます。

以下の場合、「-」（ハイフン）が表示されます。

  • TPPのDeduplication および Compressionが無効

  • 削減後のデータ容量を取得できない

本項目は、装置のDeduplication/Compression機能が有効な場合だけ表示されます。

容量削減率

TPPのDeduplication、Compression、またはその両方による容量削減率が表示されます。

例えば、10 TBのデータを削減して3 TB で書き込んだ場合、「70%」が表示されます。

以下の場合、「-」（ハイフン）が表示されます。

  • TPPのDeduplicationおよびCompression が「無効」

  • TPPのDeduplicationまたはCompression が「異常」または「-」(ハイフン)

  • データコンテナボリュームにアクセスできない

本項目は、装置のDeduplication/Compression が有効の場合だけ表示されます。

GC速度

TPP内のDeduplication/Compressionボリュームにおいて、削減により不要となった物理割り当て済み領域の解放処理（ガベージコレクション）の動作速度が表示されます。本項目は、Deduplication/Compression機能でガベージコレクションが動作しているかどうかを判断するための補足情報です。

以下の場合、「-」（ハイフン）が表示されます。

  • TPPのDeduplicationおよびCompressionが無効

  • 動作速度が取得できない

本項目は、装置のDeduplication/Compression機能が有効な場合だけ表示されます。

GC残り容量

TPP内のDeduplication/Compressionボリュームにおいて、削減により不要となった物理割り当て済み領域の容量が表示されます。

この領域はガベージコレクションにより解放されます。

以下の場合、「-」（ハイフン）が表示されます。

  • TPPのDeduplicationおよびCompressionが無効

  • GC残り容量が取得できない

本項目は、装置のDeduplication/Compression機能が有効な場合だけ表示されます。

[ シン・プロビジョニングプール詳細 ] 画面（[ RAIDグループ ] タブ）

該当TPPを構成するRAIDグループ一覧を確認できます。なお、TPPにRAIDグループが登録されていない場合、項目名だけが表示されます。

シン・プロビジョニングプール情報

項目 説明

No.

RAIDグループ番号が表示されます。

クリックすると、[ RAIDグループ詳細 ] 画面が表示されます。

名前

RAIDグループ名が表示されます。

クリックすると、[ RAIDグループ詳細 ] 画面が表示されます。

ステータス

RAIDグループのステータスが表示されます。

詳細は、「RAIDグループのステータス」を参照してください。

RAIDレベル

RAIDレベルが表示されます。

High Performance (RAID1+0)

High Capacity (RAID5)

High Reliability (RAID6)

High Reliability (RAID6-FR)

Mirroring (RAID1)

Striping (RAID0)

総容量

RAIDグループの総容量が表示されます。

使用容量

RAIDグループの使用容量が表示されます。

「使用容量」とは、RAIDグループに属するTPVの物理割り当て済み容量の総和です。

[ シン・プロビジョニングプール詳細 ] 画面（[ ボリューム ] タブ）

該当TPPに登録されているボリュームが確認できます。なお、TPPにボリュームが登録されていない場合、項目名だけが表示されます。

シン・プロビジョニングプール情報

項目 説明

No.

ボリューム番号が表示されます。

クリックすると、[ ボリューム詳細 ] 画面が表示されます。

名前

ボリューム名が表示されます。

クリックすると、[ ボリューム詳細 ] 画面が表示されます。

ステータス

ボリュームのステータスが表示されます。

詳細は、「ボリュームのステータス」を参照してください。

タイプ

ボリュームタイプが表示されます。

本ボリューム一覧では、タイプが「TPV」のボリュームだけが表示されます。

用途

ボリュームの用途が表示されます。

  • Block

    SANで使用するボリュームです。

  • Block/Dedupe&Comp

    Deduplication機能およびCompression機能が有効なボリュームです。

  • Block/Dedupe

    Deduplication機能が有効なボリュームです。

  • Block/Comp

    Compression機能が有効なボリュームです。

  • File

    NASで使用するボリュームです。

  • System

    システムボリュームです。

    詳細は、[ ボリューム詳細 ] 画面（[ Basic ] タブ）の「用途詳細」を参照してください。

  • Veeam

    Deduplication機能およびCompression機能が無効なVeeamスナップショットボリュームです。

  • Dedupe&Comp/Veeam

    Deduplication機能およびCompression機能が有効なVeeamスナップショットボリュームです。

  • Dedupe/Veeam

    Deduplication機能が有効なVeeamスナップショットボリュームです。

  • Comp/Veeam

    Compression機能が有効なVeeamスナップショットボリュームです。

Allocation

ボリュームの Allocation方式が表示されます。

  • Thin

    Write I/O を受け付けた時点で、ボリュームの対象領域に物理領域を割り当てます。

  • Thick

    ボリューム作成時にボリュームの全領域に対して、物理領域を割り当てます。

容量

ボリューム容量が表示されます。

使用容量

ボリュームの使用容量（物理割り当て済み容量）が表示されます。

使用率

ボリュームの使用率（0 ～ 100 %）が表示されます。

使用率 = 使用容量 ÷ 容量

閾値

ボリュームの使用率を監視する閾値（1 ～ 100 %）が表示されます。

使用率が閾値に達した場合、ホストセンスが報告されます。

処理

現在実行中の処理が表示されます。現在実行中の処理がない場合は「-」（ハイフン）が表示されます。

    平準化中：TPV平準化中です。

    フォーマット中：フォーマット中です。

    マイグレーション中：RAIDマイグレーション中です。

フィルター設定

機能説明

フィルター設定は、指定したすべての条件に一致するTPPだけを一覧表示するための機能です。

初期状態は絞り込みなしです。指定できる条件は以下のとおりです。

項目 説明 設定値

名前

表示したいTPPの名前を入力します。

入力した名前と一致したTPP、および部分的に一致したTPPが絞り込まれます。

TPP名で絞り込まない場合、本項目を空白にしてください。

TPP名

空白

ドライブタイプ

表示したいTPPのドライブタイプを選択します。

ドライブのタイプで絞り込まない場合、「すべて」を選択してください。

すべて

Online

Nearline

SSD

Online SED

Nearline SED

SSD SED

RAIDレベル

表示したいTPPのRAIDレベルを選択します。

RAIDレベルで絞り込まない場合、「すべて」を選択してください。

すべて

High Performance (RAID1+0)

High Capacity (RAID5)

High Reliability (RAID6)

High Reliability (RAID6-FR)

Mirroring (RAID1)

Striping (RAID0)

チャンクサイズ

表示したいTPPのチャンクサイズを選択します。

チャンクサイズで絞り込まない場合、「すべて」を選択してください。

すべて

21 MB

42 MB

84 MB

168 MB

336 MB

Deduplication

表示したいTPPのDeduplication設定状態を選択します。

Deduplication で絞り込まない場合、「すべて」を選択してください。

本項目は、装置のDeduplication/Compression が有効の場合だけ表示されます。

すべて

有効

無効

異常

「-」（ハイフン）

Compression

表示したいTPPのCompression設定状態を選択します。

Compression で絞り込まない場合、「すべて」を選択してください。

本項目は、装置のDeduplication/Compression が有効の場合だけ表示されます。

すべて

有効

無効

異常

「-」（ハイフン）
