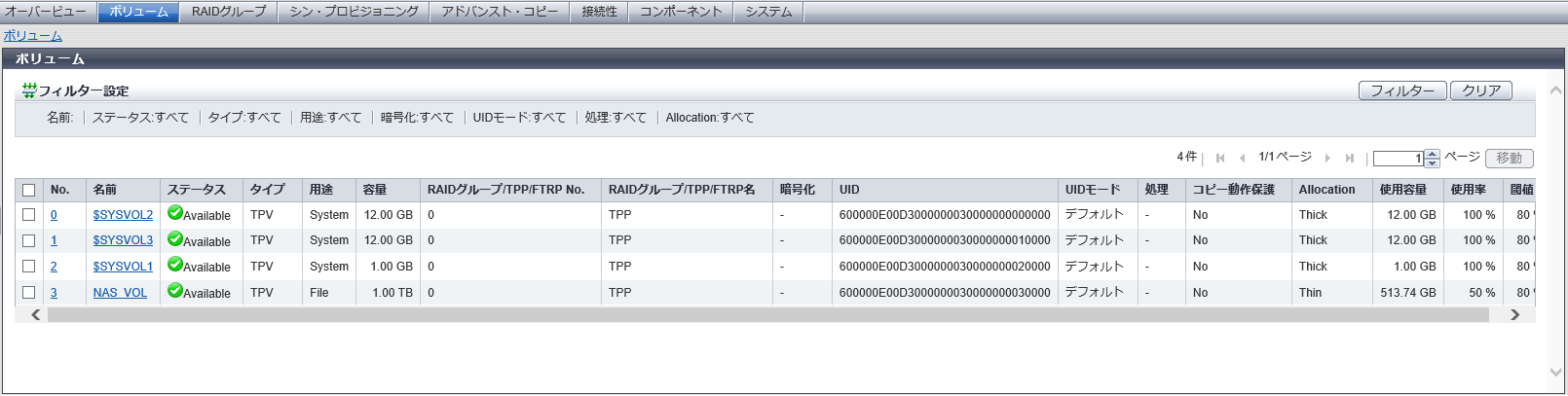

ボリューム（基本情報）

ボリューム番号が表示されます。

ボリューム番号は、自動的に設定することも、作成時に指定することもできます。自動設定の場合、昇順に付与されます。

クリックすると、[ ボリューム詳細 ] 画面（[ Basic ] タブ）が表示されます。

ボリューム名が表示されます。

クリックすると、[ ボリューム詳細 ] 画面（[ Basic ] タブ）が表示されます。

ボリュームのステータスが表示されます。

正常な場合、「Available」が表示されます。

詳細は、「ボリュームのステータス」を参照してください。

ボリュームの種別が表示されます。

Standard

WSV

TPV

FTV

SDV

SDPV

Temporary

ボリュームの用途が表示されます。

• Block

  SANで使用するボリュームです。

• Block/Dedupe&Comp

  Deduplication機能およびCompression機能が有効なボリュームです。

• Block/Dedupe

  Deduplication機能が有効なボリュームです。

• Block/Comp

  Compression機能が有効なボリュームです。

• File

  NASで使用するボリュームです。

• System

  以下のシステムボリュームです。詳細は、[ ボリューム詳細 ] 画面（[ Basic ] タブ）の「用途詳細」を参照してください。

  • NASシステムのシステムボリューム

  • Virtual Volume機能のシステムボリューム

  • データコンテナボリューム

• Migration

  データ移行で使用する 外部ボリューム です。

• Veeam

  Deduplication機能およびCompression機能が無効なVeeamスナップショットボリュームです。

• Dedupe&Comp/Veeam

  Deduplication機能およびCompression機能が有効なVeeamスナップショットボリュームです。

• Dedupe/Veeam

  Deduplication機能が有効なVeeamスナップショットボリュームです。

• Comp/Veeam

  Compression機能が有効なVeeamスナップショットボリュームです。

ボリュームの容量が表示されます。

タイプが「SDV」の場合、仮想容量が表示されます。

以下の番号が表示されます。

• タイプが「WSV」の場合

  代表ボリューム が属するRAIDグループの番号が表示されます。

• タイプが「TPV」の場合

  ボリュームが属する TPPの番号が表示されます。

• タイプが「FTV」の場合

  ボリュームが属する FTRPの番号が表示されます。

• タイプが「Standard」で用途が「Migration」の場合

  外部ボリュームが属する 外部RAIDグループの番号が表示されます。

• そのほかのタイプの場合

  ボリュームが属するRAIDグループの番号が表示されます。

以下の名前が表示されます。

• タイプが「WSV」の場合

  代表ボリュームが属するRAIDグループの名前が表示されます。

• タイプが「TPV」の場合

  ボリュームが属する TPPの名前が表示されます。

• タイプが「FTV」の場合

  ボリュームが属する FTRPの名前が表示されます。

• タイプが「Standard」で用途が「Migration」の場合

  外部ボリュームが属する外部RAIDグループの名前が表示されます。

• そのほかのタイプの場合

  ボリュームが属するRAIDグループの名前が表示されます。

暗号化の状態が表示されます。

ETERNUS DX60 S5の場合、本項目は表示されません。

• CM

  CM により暗号化されているボリュームです。

• 「-」（ハイフン）

  暗号化されていない（平文の）ボリュームです。

• SED

  SED により暗号化されているボリュームです。

UID (Universal Identifier) が表示されます。

UIDは、オープンシステム系サーバからボリュームを特定するための識別子（デバイス名）です。UIDの状態は、「UIDモード」に表示されます。

データコンテナボリュームの場合、「-」（ハイフン）が表示されます。

32桁の半角数字英大文字（16進数）

UIDの状態が表示されます。

データコンテナボリュームの場合、「-」（ハイフン）が表示されます。

• デフォルト

  以下の場合に表示されます。

  • 本装置で作成したボリューム

  • 外部LU情報を引き継いでいないボリューム (*1)

• カスタム

  以下のいずれかの場合に表示されます。

  • CLI コマンド "set volume" で変更したUIDを適用したボリューム

  • Storage Cluster機能で使用されているボリューム

• External

  外部LU情報を引き継いでいるボリューム (*1)の場合に表示されます。

現在実行中の処理が表示されます。現在実行中の処理が複数ある場合、「xx：yy：zz」のように処理が「：」（コロン）で区切られて表示されます。「xx」には、「暗号化中」、「フォーマット中」、「マイグレーション中」、または「平準化中」が表示されます。「yy」には、「容量最適化中」、「容量最適化予約中」、「自動で停止する」、または「手動で停止する」が表示されます。「zz」には、「容量最適化中」または「容量最適化予約中」が表示されます。

なお、「自動で停止する」および「手動で停止する」は、無停止ストレージマイグレーションライセンスが登録済みの場合だけ表示されます。

現在実行中の処理がない場合は、「-」（ハイフン）が表示されます。

• 暗号化中

  暗号化変換中です。

• フォーマット中

  フォーマット中です。

• マイグレーション中

  RAIDマイグレーション 中です。

• 平準化中

  TPV平準化中またはFTRP平準化中です。

• 容量最適化中

  TPVまたはFTVで 容量最適化中です。

• 容量最適化予約中

  TPVまたはFTVで容量最適化予約中 (*1) です。

• 自動で停止する

  移動元ボリュームと移動先ボリューム間のデータ同期を自動で停止します。

• 手動で停止する

  移動元ボリュームと移動先ボリューム間のデータ同期を手動で停止します。

ボリュームの保護設定状況またはミラーリング予約などボリュームの属性が表示されます。

データコンテナボリュームの場合、「No」が表示されます。

• Yes

  保護されています。コピー先ボリュームとして使用できません。

• No

  保護されていません。コピー先ボリュームとして使用できます。

• DLM (Dynamic LUN Mirroring)

  コピー動作保護されているかどうかにかかわらず、Dynamic LUN Mirroring 機能により、RECのコピー先として作成中のボリュームに設定される属性です。この属性が表示される場合、作成に失敗して装置に残ってしまったボリュームの可能性があります。

• ODX (Offloaded Data Transfer)

  ODXバッファーボリュームです。ODXバッファーボリュームはボリューム保護非対象です。

ボリュームが Storage Cluster機能で使用されている場合は「有効」が、使用されていない場合は「無効」が表示されます。

本項目は、Storage Cluster機能が「有効」の場合だけ表示されます。

ボリュームが Virtual Volume機能で使用されている場合は「有効」が、使用されていない場合は「無効」が表示されます。Virtual Volume 機能で使用されていても、$VVOL_METAは「無効」が表示されます。「$VVOL_META」は、Virtual Volume 機能で使用される管理情報（メタデータ）が格納されるシステムボリュームです。

本項目は、Virtual Volume機能が「有効」の場合だけ表示されます。

ボリュームの Allocation方式が表示されます。

タイプが「TPV」または「FTV」以外の場合、「-」（ハイフン）が表示されます。

• Thin

  Write I/O を受け付けた時点で、ボリュームの対象領域に物理領域を割り当てます。

• Thick

  ボリューム作成時にボリュームの全領域に対して、物理領域を割り当てます。

ボリュームの使用容量（物理割り当て済み容量）が表示されます。

以下の場合、「-」（ハイフン）が表示されます。

• タイプが「TPV」および「FTV」以外

• Deduplication/Compressionボリューム (*1)

ボリュームに書き込まれた圧縮前のデータ容量（論理割り当て容量）が表示されます。

Deduplication/Compressionボリューム以外は、「使用容量」と同じ容量が表示されます。

以下の場合、「-」（ハイフン）が表示されます。

• タイプが「TPV」および「FTV」以外

• タイプが「TPV」で、用途が「System」

• タイプが「FTV」で、用途が「System」

• 圧縮前のデータ容量を取得できない

本項目は、Deduplication/Compression機能が有効な場合だけ表示されます。

ボリュームの使用率（0 ～ 100 %）が表示されます。

• Deduplication/Compressionボリュームの場合、圧縮前のデータ容量とボリューム容量の割合が表示されます。

  使用率 = オリジナルデータサイズ ÷ 容量

• そのほかのボリュームの場合、物理割り当て済み容量とボリューム容量の割合が表示されます。

  使用率 = 使用容量 ÷ 容量

タイプが「TPV」および「FTV」以外の場合、「-」（ハイフン）が表示されます。

ボリュームの使用率を監視する閾値（1 ～ 100 %）が表示されます。

使用率が閾値に達した場合、ホストセンスが報告されます。

以下の場合、「-」（ハイフン）が表示されます。

• タイプが「TPV」および「FTV」以外

• データコンテナボリューム

Deduplication/Compressionボリュームおよびデータコンテナボリュームの場合、データの重複排除／圧縮を制御するCMが表示されます。

そのほかのボリュームの場合、「-」（ハイフン）が表示されます。

本項目は、Deduplication/Compression機能が有効な場合だけ表示されます。

ETERNUS DX900 S5またはETERNUS DX8900 S4の場合

CE#x CM#y

そのほかのモデルの場合

CM#y

x：CE番号

y：CM番号

ボリュームが 外部LU情報 を引き継ぐかどうかが表示されます。

用途が「Migration」（データ移行前またはデータ移行中）で、外部LU情報を引き継ぐ外部ボリュームは、本項目に「引き継ぐ」が表示されます。

以下の場合、本項目に「-」（ハイフン）が表示されます。

• データ移行後（用途が「Block」）の場合、外部LU情報を引き継いだボリューム

• 外部LU情報を引き継がない外部ボリューム

• 外部LU情報を削除したボリューム

• ボリューム（内部ボリューム）

本項目は、無停止ストレージマイグレーションライセンスが登録されている場合だけ表示されます。

ボリュームのステータスが表示されます。

正常な場合、「Available」が表示されます。

詳細は、「ボリュームのステータス」を参照してください。

データコンテナボリュームの使用状況が表示されます。

• Normal

  データコンテナボリュームの使用率が80 %未満です。

  または、DeduplicationおよびCompressionが両方とも無効です。

• Attention

  データコンテナボリュームの使用率が80 %以上または空き容量がない状態です。

• Unknown

  上記以外の状態

本項目は、タイプが「TPV」または「FTV」の場合に表示されます。

ボリュームの容量が実際の容量に応じた単位で表示されます。

ボリュームの容量がRAIDグループ上または外部RAIDグループ 上に確保された容量に応じた単位で表示されます。

ユーザーが入力した容量が表示される上記項目「容量」に対し、「RAIDグループ上の容量」には、ボリュームの基本サイズ単位にRAIDグループに確保された容量が表示されます。

タイプが「Standard」、「WSV」、「SDV」、「SDPV」、または「Temporary」の場合に表示されます。

ボリュームの使用容量（物理割り当て済み容量）が表示されます。

Deduplication/Compressionボリュームの場合、「-」（ハイフン）が表示されます。

本項目は、タイプが「TPV」または「FTV」の場合に表示されます。

ボリュームに書き込まれた圧縮前のデータ容量（論理割り当て容量）が表示されます。

Deduplication/Compressionボリューム以外は、「使用容量」と同じ容量が表示されます。

以下の場合、「-」（ハイフン）が表示されます。

• タイプが「TPV」で、用途が「System」

• タイプが「FTV」で、用途が「System」

• 圧縮前のデータ容量を取得できない

本項目は、Deduplication/Compression機能が有効で、タイプが「TPV」および「FTV」の場合に表示されます。

ボリュームの使用率（0 ～ 100 %）が表示されます。

• Deduplication/Compressionボリュームの場合、圧縮前のデータ容量とボリューム容量の割合が表示されます。

  使用率 = オリジナルデータサイズ ÷ 容量

• そのほかのボリュームの場合、物理割り当て済み容量とボリューム容量の割合が表示されます。

  使用率= 使用容量 ÷ 容量

本項目は、タイプが「TPV」または「FTV」の場合に表示されます。

ボリュームの使用率を監視する閾値（1 ～ 100 %）が表示されます。

使用率が閾値に達した場合、ホストセンスが報告されます。

データコンテナボリュームの場合、「-」（ハイフン）が表示されます。

本項目は、タイプが「TPV」または「FTV」の場合に表示されます。

8KB

32KB

256KB

NASファイルシステム（NAS運用ボリューム）のブロックサイズが表示されます。

用途詳細が「NAS Data」の場合だけ表示されます。

最大NAS運用ボリューム容量および最大ファイルサイズは、NASファイルシステムのブロックサイズごとに異なります。詳細は、以下の表を参照してください。

「NAS FS ブロックサイズ」ごとの最大NAS運用ボリューム容量および最大ファイルサイズ

NASファイルシステム（NAS運用ボリューム）のバージョンが表示されます。

ボリュームが属するRAIDグループまたは外部RAIDグループの番号が表示されます。

タイプが「WSV」の場合、代表ボリュームが属するRAIDグループの番号が表示されます。

タイプが「TPV」または「FTV」の場合、本項目は表示されません。

ボリュームが属するRAIDグループまたは外部RAIDグループの名前が表示されます。

タイプが「WSV」の場合、代表ボリュームが属するRAIDグループの名前が表示されます。

タイプが「TPV」または「FTV」の場合、本項目は表示されません。

ボリュームが属するTPPの番号が表示されます。

タイプが「TPV」の場合だけ表示されます。

ボリュームが属するTPPの名前が表示されます。

タイプが「TPV」の場合だけ表示されます。

ボリュームが属するFTRPの番号が表示されます。

タイプが「FTV」の場合だけ表示されます。

ボリュームが属するFTRPの名前が表示されます。

タイプが「FTV」の場合だけ表示されます。

ボリュームの暗号化の状態が表示されます。

ETERNUS DX60 S5の場合、本項目は表示されません。

CM

「-」（ハイフン）

SED

ボリュームのデータ保護方式が表示されます。

• デフォルト

  装置内でデータを保護します。

• T10-DIF

  装置内およびホスト経路で、T10-DIF (Data Integrity Field) に準拠したデータ保護をします。ホストインターフェースがFCの場合だけ有効です。

Wide Stripe Size が表示されます。

「Wide Stripe Size」とは、各RAIDグループに順番に割り当てる WSV Unitのサイズです。タイプが「WSV」以外の場合、「-」（ハイフン）が表示されます。

• Normal

  RAIDレベルごとに持つ基本サイズ (*1)の整数倍で16 MB以下になる最大サイズです。

• Small

  RAIDレベルごとに持つ基本サイズ (*1)の整数倍で2 MB以下になる最大サイズです。ただし、基本サイズが2 MBを超える場合は、基本サイズになります。

SDPVの予約削除状態が表示されます。

SDPVが使用中の場合に「Snap Data Pool Volume削除」でSDPVを削除すると、予約削除状態になります。タイプが「SDPV」以外の場合、「-」（ハイフン）が表示されます。

• Yes

  SDPVが予約削除中です。

• No

  SDPVが予約削除中ではありません。

UIDが表示されます。

データコンテナボリュームの場合、「-」（ハイフン）が表示されます。

32桁の半角数字英大文字（16進数）

UIDの状態が表示されます。

データコンテナボリュームの場合、「-」（ハイフン）が表示されます。

デフォルト

カスタム

External

ボリュームが Storage Cluster機能で使用されている場合は「有効」が、使用されていない場合は「無効」が表示されます。

本項目は、Storage Cluster機能が「有効」の場合だけ表示されます。

ボリュームが Virtual Volume機能で使用されている場合は「有効」が、使用されていない場合は「無効」が表示されます。Virtual Volume 機能で使用されていても、$VVOL_METAは「無効」が表示されます。

本項目は、Virtual Volume機能が「有効」の場合だけ表示されます。

ボリュームの Allocation方式が表示されます。

タイプが「TPV」または「FTV」以外の場合、「-」（ハイフン）が表示されます。

Thin

Thick

ボリュームの詳細な用途が表示されます。

Deduplication/Compressionボリュームおよびデータコンテナボリュームの場合、データの重複排除／圧縮を制御するCMが表示されます。

そのほかのボリュームの場合、「-」（ハイフン）が表示されます。

本項目は、Deduplication/Compression機能が有効な場合だけ表示されます。

ETERNUS DX900 S5またはETERNUS DX8900 S4の場合

CE#x CM#y

そのほかのモデルの場合

CM#y

x：CE番号

y：CM番号

現在実行中の処理が表示されます。

現在実行中の処理がない場合、「-」（ハイフン）が表示されます。

処理が複数ある場合、「xx：yy：zz」のように処理が「：」（コロン）で区切られて表示されます。「xx」には、「暗号化中」、「フォーマット中」、「マイグレーション中」、または「平準化中」が表示されます。「yy」には、「容量最適化中」、「容量最適化予約中」、「自動で停止する」、または「手動で停止する」が表示されます。「zz」には、「容量最適化中」または「容量最適化予約中」が表示されます。

なお、「自動で停止する」および「手動で停止する」は、無停止ストレージマイグレーションライセンスが登録済みの場合だけ表示されます。

RAIDマイグレーションの状態が表示されます。

処理が「マイグレーション中」以外の場合、本項目は表示されません。

• Reserved

  RAIDマイグレーションは、リザーブ状態です。

• Active

  RAIDマイグレーションは、正常に動作中です。

• Error

  エラーによりRAIDマイグレーションは中止されました。

• 「-」(ハイフン)

  上記以外の状態です。

現在実行中の処理の進捗がバーと進捗率（0 ～ 100 %）で表示されます。画面を更新すると、進捗率が最新になります。現在実行中の処理がない場合、またはマイグレーション状態が「Reserved」の場合、「-」（ハイフン）が表示されます。

フォーマットの推定残り時間が表示されます。画面を更新すると、推定残り時間が最新になります。処理が「フォーマット中」以外の場合、本項目は表示されません。

• 計算中

  推定残り時間を計算中です。

• 30日以上

  推定残り時間が30日以上です。

• x日y時間z分

  推定残り時間が1分以上、30日未満です。1日未満の場合、「日」は省略されます。1時間未満の場合、「日」と「時間」は省略されます。

• 1分未満

  推定残り時間が1分未満です。

フォーマットの残り容量が表示されます。画面を更新すると、残り容量が最新になります。処理が「フォーマット中」以外の場合、本項目は表示されません。

現在実行中の容量最適化の進捗がバーと進捗率（0 ～ 100 %）で表示されます。画面を更新すると、容量最適化進捗率が最新になります。容量最適化中でない場合、「-」（ハイフン）が表示されます。

装置状態が「Not Ready」の場合、空白になります。

ファイルシステムの総容量が表示されます。

「デバイス総容量」とは、ユーザーが使用できるNAS運用ボリュームの容量です。

本項目は、用途詳細が「NAS Data」の場合だけ表示されます。

ファイルシステムの使用量が表示されます。

「デバイス使用量」とは、ユーザーがすでに使用しているNAS運用ボリュームの容量です。

本項目は、用途詳細が「NAS Data」の場合だけ表示されます。

ファイルシステムの空き容量が表示されます。

「デバイス空き容量」とは、ユーザーが今後使用できるNAS運用ボリュームの容量です。

本項目は、用途詳細が「NAS Data」の場合だけ表示されます。

ファイルシステムのマウント状態が表示されます。

本項目は、用途詳細が「NAS Data」の場合だけ表示されます。

ボリュームが外部LU情報を引き継ぐかどうかが表示されます。

用途が「Migration」（データ移行前またはデータ移行中）で、外部LU情報を引き継ぐ外部ボリュームは、本項目に「引き継ぐ」が表示されます。

以下の場合、本項目に「-」（ハイフン）が表示されます。

• データ移行後（用途が「Block」）の場合、外部LU情報を引き継いだボリューム

• 外部LU情報を引き継がない外部ボリューム

• 外部LU情報を削除したボリューム

• ボリューム（内部ボリューム）

本項目は、無停止ストレージマイグレーションライセンスが登録されている場合だけ表示されます。

連結しているボリュームまたはWSV Unit が所属するRAIDグループの番号が表示されます。

連結しているボリュームまたはWSV Unit が所属するRAIDグループの名前が表示されます。

連結しているボリュームまたはWSV Unitの容量が表示されます。容量は、実際の容量に応じた単位で表示されます。

NAS運用ボリュームのステータスが表示されます。

詳細は、「ボリュームのステータス」を参照してください。

NAS運用ボリュームの容量が表示されます。

NAS運用ボリュームの用途詳細が表示されます。

NAS Data

スナップショットの採取モードが表示されます。

スナップショットが未設定の場合は、「-」（ハイフン）が表示されます。

• 自動

  Web GUI、CLI、またはETERNUS SF Storage Cruiser からスナップショットが設定されています。

• 手動

  VMware vSphere Web Client からスナップショットが設定されています。

  詳細は、『ETERNUS vCenter Plug-in ユーザーズガイド』を参照してください。

スナップショットのスケジュール運転の状態が表示されます。

スナップショットが未設定の場合、または採取モードが「手動」の場合、「-」（ハイフン）が表示されます。

動作中

停止中

スナップショットのセッションのステータスが表示されます。

スナップショットが未設定の場合は、「-」（ハイフン）が表示されます。

• Normal

  スナップショットは正常動作中です。

• Error

  エラーにより一部のスナップショットが参照できません。

  スナップショット情報の世代ごとのセッションステータスに 1世代でも「Error」がある場合、本項目に「Error」が表示されます。

スナップショットの採取スケジュール（設定曜日）が表示されます。

すべての曜日が設定されている場合は、「毎日」が表示されます。

スナップショットが未設定の場合、または採取モードが「手動」の場合、「-」（ハイフン）が表示されます。

スナップショットの採取スケジュール（設定時間）が表示されます。

すべての時間が設定されている場合は、「毎時」が表示されます。

スナップショットが未設定の場合、または採取モードが「手動」の場合、「-」（ハイフン）が表示されます。

スナップショットの世代数が表示されます。

スナップショットが未設定の場合は、「-」（ハイフン）が表示されます。

ETERNUS DX100 S5：

1 ～ 64

ETERNUS DX200 S5：

1 ～ 128

ETERNUS DX500 S5：

1 ～ 128

ETERNUS DX600 S5：

1 ～ 128

スナップショット先SDVが所属するRAIDグループ番号が表示されます。

スナップショットが未設定の場合は、「-」（ハイフン）が表示されます。

ボリューム名

空白

すべて

「ボリュームのステータス」を参照

すべて

Standard

TPV

FTV

WSV

SDV

SDPV

Temporary

すべて

Block

Block/Dedupe&Comp

Block/Dedupe

Block/Comp

File

System

Migration

Veeam

Dedupe&Comp/Veeam

Dedupe/Veeam

Comp/Veeam

すべて

CM

「-」（ハイフン）

SED

すべて

デフォルト

カスタム

External

「-」（ハイフン）

すべて

暗号化中

フォーマット中

マイグレーション中

平準化中

容量最適化中

容量最適化予約中

自動で停止する

手動で停止する

「-」（ハイフン）

すべて

有効

無効

すべて

有効

無効
