リザベーション
概要
ホストからボリュームに設定されたリザーブ（ボリュームの占有）状態が表示されます。
用途が「Block」、「Block/Dedupe&Comp」、「Block/Dedupe」、「Block/Comp」、「Migration」、「Veeam」、「Dedupe&Comp/Veeam」、「Dedupe/Veeam」、または「Comp/Veeam」のボリュームが表示対象になります。詳細は、「ボリューム（基本情報）」を参照してください。
ここでは説明の必要がない場合、「ボリューム」と「外部ボリューム」を両方とも「ボリューム」と表記しています。
ユーザー権限
デフォルトロールにおける実行可否
| デフォルトロール | 実行可否 |
|---|---|
| Monitor | |
| Admin | |
| StorageAdmin | |
| AccountAdmin | |
| SecurityAdmin | |
| Maintainer |
権限とロールについては、「役割および権限」を参照してください。
表示内容

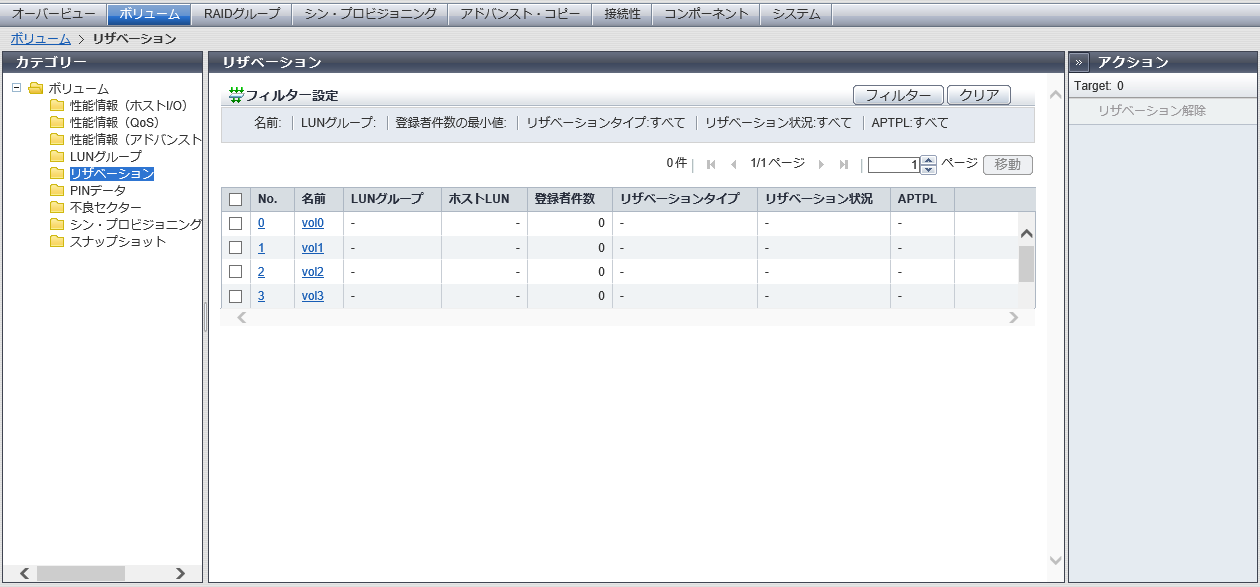

ボリューム一覧
| 項目 | 説明 | |||
|---|---|---|---|---|
No. |
ボリューム番号が表示されます。 クリックすると、[ ボリューム詳細 ] 画面（[ Basic ] タブ） が表示されます。 |
|||
名前 |
ボリューム名が表示されます。 クリックすると、[ ボリューム詳細 ] 画面（[ Basic ] タブ） が表示されます。 |
|||
LUNグループ |
ボリュームをリザーブしているホストがホストアフィニティ設定している場合は、LUNグループの名前が表示されます。直接ホストとポートとLUNを関連付けた（マッピングした）場合は、そのポートの位置情報が表示されます。 リザーブされていない場合、「-」（ハイフン）が表示されます。 LUNグループ名 ETERNUS DX900 S5またはETERNUS DX8900 S4の場合 CE#x CM#y CA#z Port#w そのほかのモデルの場合 CM#y CA#z Port#w x：CE番号 y：CM番号 z：CA番号 w：Port番号 |
|||
ホストLUN |
該当ボリュームに割り当てた、ホストLUNが表示されます。 リザーブされていない場合、「-」（ハイフン）が表示されます。 |
|||
登録者件数 |
ボリュームに登録されているリザーブキー数が表示されます。 |
|||
リザベーションタイプ |
永続的リザーブ状態の場合、以下のいずれかの永続的リザーブタイプが表示されます。永続的リザーブ以外のリザーブ状態の場合、またはリザーブされていない場合、「-」（ハイフン）が表示されます。
|
|||
リザベーション状況 |
ボリュームのリザーブ状態が表示されます。
|
|||
APTPL (*1) |
装置の電源切断／投入をしても、ボリュームの永続的リザーブ情報を保持するか、しないかが表示されます。永続的リザーブ以外のリザーブ状態の場合、「しない」が表示されます。ボリュームがリザーブされていない場合、「-」（ハイフン）が表示されます。
|
[ ボリューム詳細 ] 画面（[ Basic ] タブ）
[ リザベーション ] タブをクリックすると詳細情報が表示されます。
[ リザベーション ] 画面
ボリュームにリザーブキーが登録されている場合、最大64のホスト情報が表示されます。ボリュームにリザーブキーが登録されていない場合、ボリュームをリザーブしている1台のホスト情報だけが表示されます。
ボリューム番号、ボリューム名、およびタイプが表示されます。
| 項目 | 説明 |
|---|---|
Host WWN/iSCSI Name |
ボリュームにアクセス可能なホストのWWN、またはiSCSI Name が表示されます。 |
CA Port |
ホストと接続しているCAポートの位置情報が表示されます。 ETERNUS DX900 S5またはETERNUS DX8900 S4の場合 CE#x CM#y CA#z Port#w そのほかのモデルの場合 CM#y CA#z Port#w x：CE番号 y：CM番号 z：CA番号 w：Port番号 |
Reservation Key |
ボリュームを永続的リザーブするときに使用するリザーブキーが表示されます。 リザーブキーが存在しない場合、「-」（ハイフン）が表示されます。 |
Hold Reservation |
該当リザーブキーによるボリュームの永続的リザーブ状態が表示されます。 永続的リザーブ以外のリザーブ状態の場合、「No」が表示されます。
|
フィルター設定
機能説明
フィルター設定は、指定したすべての条件に一致するボリュームだけを一覧表示するための機能です。
初期状態は絞り込みなしです。指定できる条件は以下のとおりです。
| 項目 | 説明 | 設定値 |
|---|---|---|
名前 |
表示したいボリュームの名前を入力します。 ボリューム名で絞り込まない場合、本項目を空白にしてください。 |
ボリューム名 空白 |
LUNグループ |
表示したいボリュームのLUNグループ名またはポート位置情報を入力します。 LUNグループ名でも、ポート位置情報でも絞り込まない場合、本項目を空白にしてください。 |
LUNグループ名 ETERNUS DX900 S5またはETERNUS DX8900 S4の場合 CE#x CM#y CA#z Port#w そのほかのモデルの場合 CM#y CA#z Port#w x：CE番号 y：CM番号 z：CA番号 w：Port番号 空白 |
登録者件数の最小値 |
表示したいボリュームの登録者件数の最小値を指定します。 登録者件数で絞り込まない場合、本項目を空白にしてください。 |
登録者件数 空白 |
リザベーションタイプ |
表示したいボリュームのリザベーションタイプを選択します。 |
すべて WE EA WE-RO EA-RO WE-AR EA-AR 「-」（ハイフン） |
リザベーション状況 |
表示したいボリュームのリザベーション状況を選択します。 |
すべて する しない 「-」（ハイフン） |
APTPL |
表示したいボリュームのAPTPLを選択します。 |
すべて する しない 「-」（ハイフン） |
