Host-LU QoS

概要

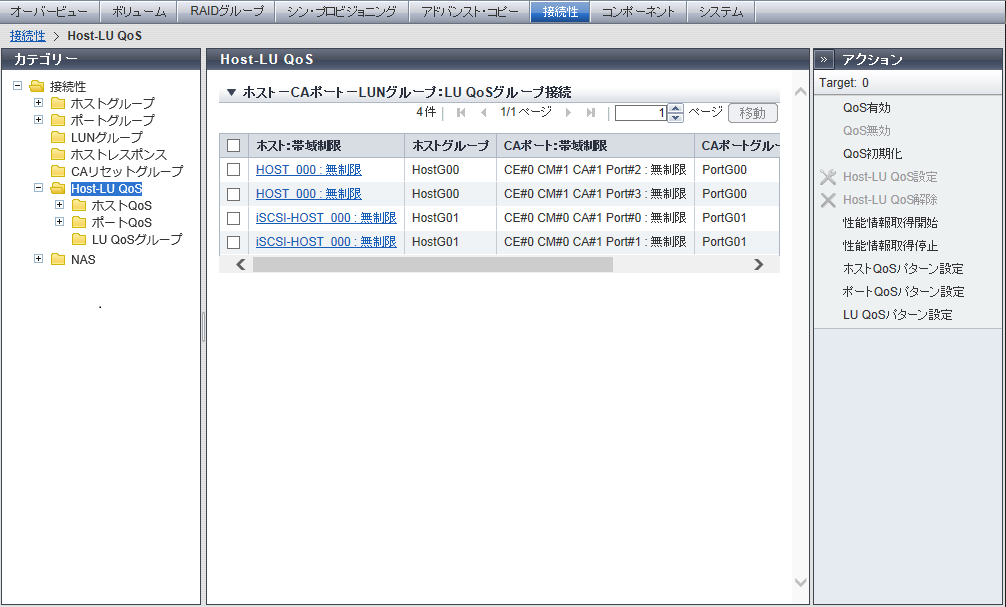

Host-LU QoSの一覧が表示されます。

Host-LU QoS一覧では「ホスト」、「CAポート」、および「LUNグループ」間の関連付け、帯域制限（性能の上限値）、および性能情報を確認できます。

注意

  • ETERNUS DX60 S5 では、本機能は未サポートです。

  • Web GUIでは、時間帯を指定したQoSの設定および表示ができません。CLIで設定した時間帯ごとのQoS設定は、CLIで確認してください。Web GUIでは、Web GUIで設定した帯域制限と性能情報だけが表示されます。

  • Host-LU QoSでは、LUN#1024以降をサポートしていません。LUN#1024以降にボリュームをマッピングしている場合、最大1024個のLUN (LUN#0 ～ LUN#1023) が表示されます。

備考

  • QoS動作モードの有効／無効は、アクション欄で確認できます。詳細は、「QoS有効／無効」を参照してください。

  • Host-LU QoS は、「ホスト」、「CAポート」、または「ホストLUN」の帯域制限を設定し、QoS動作モードを有効にすることで動作します。

  • QoS動作モードの有効、無効に関係なく、性能情報取得開始から停止までの性能情報が表示されます。性能情報取得を停止しないで性能情報表示を行うと、性能情報取得開始からその時点までの性能情報が表示されます。本機能では、ホスト全体およびホストLUNごとの性能情報が表示されます。

  • CAポートごとの性能情報も表示できます。詳細は、「ポートQoS」を参照してください。

ユーザー権限

デフォルトロールにおける実行可否

デフォルトロール 実行可否
Monitor
Admin
StorageAdmin
AccountAdmin
SecurityAdmin
Maintainer

権限とロールについては、「役割および権限」を参照してください。

表示内容

Host-LU QoS一覧

ホスト、CAポート、ホストLUNの帯域制限を確認できます。

項目 説明

ホスト：帯域制限

【ホスト】

ホストアフィニティ設定されているホストのホスト名が表示されます。

任意のホストが接続対象になっている場合、「All」が表示されます。

【帯域制限】

性能の上限「IOPS（スループット値）」が表示されます。

性能の上限を設定していない場合は「無制限」が表示されます。

詳細は、「帯域制限」（Host QoS）を参照してください。

ホストが「All」の場合、「-」（ハイフン）が表示されます。

[ ホスト: 帯域制限 ] リンクをクリックすると、ホスト全体およびホストLUN ごとの性能情報が表示されます。詳細は、[ Host-LU QoS 性能情報 ] 画面 を参照してください。

ホストグループ

ホストがホストグループのメンバーになっている場合、ホストグループ名が表示されます。

ホストがホストグループのメンバーになっていない場合、「-」（ハイフン）が表示されます。

任意のホストが接続対象になっている場合、「All」が表示されます。

CAポート：帯域制限

【CAポート】

ホストアフィニティ設定されているCAポートの位置情報が表示されます。

ETERNUS DX900 S5またはETERNUS DX8900 S4の場合

CE#x CM#y CA#z Port#w

そのほかのモデルの場合

CM#y CA#z Port#w

x：CE番号

y：CM番号

z：CA番号

w：Port番号

【帯域制限】

性能の上限「IOPS（スループット値）」が表示されます。

性能の上限を設定していない場合は「無制限」が表示されます。

詳細は、「帯域制限」（Port QoS）を参照してください。

CAポートグループ

CAポートがCAポートグループのメンバーになっている場合、CAポートグループ名が表示されます。

CAポートがCAポートグループのメンバーになっていない場合、「-」（ハイフン）が表示されます。

LUNグループ： LU QoSグループ

【LUNグループ】

LUNグループ名が表示されます。

Web GUI 以外のアプリケーションでホストグループやポートグループを定義しないで、直接ホスト、ポート、LUNを関連付けた場合、「-」（ハイフン）が表示されます。

【LU QoSグループ】

LU QoSグループ番号（0 ～ 1055）が表示されます。

LU QoSグループ番号を設定していない場合は「-」（ハイフン）が表示されます。

[ LUNグループ：LU QoSグループ ] リンクをクリックするとホストLUNごとの帯域制限が表示されます。

詳細は、[ LUNグループ： LU QoSグループの詳細情報 ] 画面 を参照してください。

[ LUNグループ： LU QoSグループの詳細情報 ] 画面

Host-LU QoS一覧で [ LUNグループ：LU QoSグループ ] リンクをクリックすると、ホストLUNごとの帯域制限が表示されます。

LUNグループ： LU QoSグループ情報

項目 説明

LUNグループ

LUNグループ名が表示されます。

Web GUI 以外のアプリケーションでホストグループやポートグループを定義しないで、直接ホスト、ポート、LUNを関連付けた場合、「-」（ハイフン）が表示されます。

LU QoSグループNo.

LU QoSグループ番号（0 ～ 1055）が表示されます。

LU QoSグループ番号を設定していない場合は「-」（ハイフン）が表示されます。

該当LUNグループに登録したホストLUN一覧が表示されます。

項目 説明

ホストLUN

ホストLUN（0 ～ 1023）が表示されます。

名前

ホストLUNに割り当てたボリュームの名前が表示されます。

帯域制限

性能の上限「IOPS（スループット値）」が表示されます。

性能の上限を設定していない場合は「無制限」が表示されます。

詳細は、「帯域制限」（LUN QoS）を参照してください。

帯域制限

ホスト、CAポート、ホストLUN、および、ボリュームの帯域制限は、Web GUIまたはCLI から対象QoS ごとに QoSパターンを設定できます。

帯域制限の初期値は以下のとおりです。

 Host QoS Port QoS LUN QoS Volume QoS

帯域制限

無制限

15000 IOPS (800 MB/s)

12600 IOPS (700 MB/s)

10020 IOPS (600 MB/s)

7500 IOPS (500 MB/s)

5040 IOPS (400 MB/s)

3000 IOPS (300 MB/s)

1020 IOPS (200 MB/s)

780 IOPS (100 MB/s)

600 IOPS (70 MB/s)

420 IOPS (40 MB/s)

300 IOPS (25 MB/s)

240 IOPS (20 MB/s)

180 IOPS (15 MB/s)

120 IOPS (10 MB/s)

60 IOPS (5 MB/s)

無制限

27000 IOPS (1000 MB/s)

21000 IOPS (850 MB/s)

15000 IOPS (700 MB/s)

10020 IOPS (600 MB/s)

8040 IOPS (500 MB/s)

6000 IOPS (400 MB/s)

5040 IOPS (300 MB/s)

4020 IOPS (250 MB/s)

3000 IOPS (200 MB/s)

2040 IOPS (160 MB/s)

1020 IOPS (125 MB/s)

720 IOPS (90 MB/s)

480 IOPS (60 MB/s)

240 IOPS (30 MB/s)

120 IOPS (15 MB/s)

無制限

15000 IOPS (800 MB/s)

12600 IOPS (700 MB/s)

10020 IOPS (600 MB/s)

7500 IOPS (500 MB/s)

5040 IOPS (400 MB/s)

3000 IOPS (300 MB/s)

1020 IOPS (200 MB/s)

780 IOPS (100 MB/s)

600 IOPS (70 MB/s)

420 IOPS (40 MB/s)

300 IOPS (25 MB/s)

240 IOPS (20 MB/s)

180 IOPS (15 MB/s)

120 IOPS (10 MB/s)

60 IOPS (5 MB/s)

無制限

15000 IOPS (800 MB/s)

12600 IOPS (700 MB/s)

10020 IOPS (600 MB/s)

7500 IOPS (500 MB/s)

5040 IOPS (400 MB/s)

3000 IOPS (300 MB/s)

1020 IOPS (200 MB/s)

780 IOPS (100 MB/s)

600 IOPS (70 MB/s)

420 IOPS (40 MB/s)

300 IOPS (25 MB/s)

240 IOPS (20 MB/s)

180 IOPS (15 MB/s)

120 IOPS (10 MB/s)

60 IOPS (5 MB/s)
備考
  • 帯域制限値は、以下の操作で変更できます。CLIコマンドを使用して帯域制限値を変更した場合も、その値が Web GUI から設定する帯域制限値に反映されます。

    • ホストQoSパターン設定

    • ポートQoSパターン設定

    • LU QoSパターン設定

    • ボリュームQoSパターン設定

    • CLIコマンド "set qos-bandwidth-limit"

[ Host-LU QoS 性能情報 ] 画面

特定のホストグループとホストアフィニティ設定している場合、ホスト全体の性能情報、およびホストLUNごとに性能情報が表示されます。

任意のホストとホストアフィニティ設定している（ホストとして「All」が表示されている）場合、ホストLUNごとに性能情報が表示されます。

注意
  • 以下の場合、性能情報取得の動作状況と性能情報はクリアされます。

    • ポートモードを変更した (CA, CA/RA → そのほかのポートモード)

    • 装置を再起動した

    • 装置に障害が発生した

    • CMを活性保守した

    • 活性コントローラーファームウェア適用を実行した

ホスト ‐ CAポート ‐ LUNグループ情報

項目 説明

ホスト：帯域制限

選択したホストの名前と帯域制限値が「ホスト：帯域制限」の形式で表示されます。

任意のホストが接続対象になっている場合、ホストには「All」が、帯域制限には「-」（ハイフン）が表示されます。

性能の上限を設定していない場合、帯域制限に「無制限」が表示されます。

詳細は、「帯域制限」（Host QoS）を参照してください。

ホストグループ

選択したホストが所属するホストグループの名前が表示されます。

任意のホストが接続対象になっている場合、「All」が表示されます。

ホストがホストグループに所属していない場合、「-」（ハイフン）が表示されます。

WWN

選択したホストのWWNが表示されます。

本項目は、選択したホストがホストアフィニティ設定されている「FC」の場合だけ表示されます。

iSCSI Name

選択したホストのiSCSI Nameが表示されます。

本項目は、選択したホストがホストアフィニティ設定されている「iSCSI」の場合だけ表示されます。

IPバージョン

iSCSIホストのIPバージョンが表示されます。

本項目は、選択したホストがホストアフィニティ設定されている「iSCSI」の場合だけ表示されます。

IPv4

IPv6

IPアドレス

選択したホストのIPアドレスが表示されます。

IPv6アドレスは省略表記になります。IPアドレスが設定されていない場合は、空白になります。

本項目は、選択したホストがホストアフィニティ設定されている「iSCSI」の場合だけ表示されます。

IPv4アドレスの場合

xxx.xxx.xxx.xxx

xxx：0～255（10進数）

IPv6アドレスの場合

xxxx:xxxx:xxxx:xxxx:xxxx:xxxx:xxxx:xxxx

xxxx：0 ～ ffff（16進数、「a」～「f」は英小文字）

詳細は、「IPv6のアドレス表記」を参照してください。

空白

SASアドレス

選択したホストのSASアドレスが表示されます。

本項目は、選択したホストがホストアフィニティ設定されている「SAS」の場合だけ表示されます。

CAポート：帯域制限

選択したホストと接続しているCAポートの位置情報と帯域制限値が「CAポート：帯域制限」の形式で表示されます。

【CAポート】

ETERNUS DX900 S5またはETERNUS DX8900 S4の場合

CE#x CM#y CA#z Port#w

そのほかのモデルの場合

CM#y CA#z Port#w

x：CE番号

y：CM番号

z：CA番号

w：Port番号

【帯域制限】

性能の上限を設定していない場合、帯域制限に「無制限」が表示されます。

詳細は、「帯域制限」（Port QoS）を参照してください。

CAポートグループ

選択したホストと接続しているCAポートがCAポートグループのメンバーになっている場合、CAポートグループ名が表示されます。

CAポートがCAポートグループのメンバーになっていない場合、「-」（ハイフン）が表示されます。

LUNグループ： LU QoSグループ

LUNグループ名とLU QoSグループ番号（0 ～ 1055）が「LUNグループ：LU QoSグループ」の形式で表示されます。

Web GUI 以外のアプリケーションでホストグループやポートグループを定義しないで、直接ホスト、ポート、LUNを関連付けた場合、「-」（ハイフン）が表示されます。

LU QoSグループ番号を設定していない場合は、LU QoSグループに「-」（ハイフン）が表示されます。

性能情報

項目 説明

ログインIPアドレス

ログインしたIPアドレスが表示されます。

性能情報は、指定したIPアドレスごとに表示されます。IPv6アドレスは省略表記になります。IPアドレスが1つも存在しない場合は、「-」（ハイフン）が表示されます。

本項目は、ホストアフィニティ設定されているiSCSIホストで、iSCSI Name が設定済み、かつIPアドレスが未設定の場合に表示されます。

IPv4アドレスの場合

xxx.xxx.xxx.xxx

xxx：0～255（10進数）

IPv6アドレスの場合

xxxx:xxxx:xxxx:xxxx:xxxx:xxxx:xxxx:xxxx

xxxx：0 ～ ffff（16進数、「a」～「f」は英小文字）

詳細は、「IPv6のアドレス表記」を参照してください。

性能情報取得

項目 説明

動作状況

ホストの性能情報取得の動作状況が表示されます。

動作中

停止中

開始時間

性能情報取得を開始した時間および停止した時間が表示されます。

性能情報取得の開始動作や停止動作により以下の時間が表示されます。

開始／停止動作 動作状況 開始時間（YYYY-MM-DD hh:mm:ss） 停止／取得時間（YYYY-MM-DD hh:mm:ss）
開始前 (*1) 停止中 「-」（ハイフン） 「-」（ハイフン）
開始

停止中

↓

動作中

 性能情報取得を開始した時間が表示されます。 性能情報を取得した時間が表示されます。
開始中の開始 動作中 性能情報取得を最後に開始した時間が表示されます。 性能情報を取得した時間が表示されます。
停止

動作中

↓

停止中

 性能情報取得を最後に開始した時間が表示されます。 性能情報取得を停止した時間が表示されます。
停止中の停止 停止中 性能情報取得を最後に開始した時間が表示されます。 性能情報取得を1回目に停止した時間が表示されます。
*1  :  装置起動後、一度も性能情報取得を開始していない場合は、「-」（ハイフン）が表示されます。

以下の場合、「開始時間」と「停止／取得時間」に「-」（ハイフン）が表示されます。

  • ホストアフィニティ設定されているiSCSIホストが1台も接続されていない

  • ホストアフィニティ設定されているiSCSIホストでログインしているIPアドレスが1つもない

注意

  • 動作中に再度開始操作をすると、それまで収集した性能情報を一度クリアしてから、性能情報取得を再度開始します。

停止／取得時間

ホスト性能情報の合計

特定のホストグループとホストアフィニティ設定しているポートにおいて、接続されている指定ホストの性能情報の合計が表示されます。

該当ポートに接続されているiSCSIホストで、IPアドレスが未設定、かつログインしているIPアドレスが複数ある場合は、IPアドレスごとに性能情報が表示されます。

項目 説明

IOPS

平均

性能情報取得開始指示から性能情報取得停止指示（または、性能情報表示）までの1秒あたりの平均I/O数、1秒あたりの最小I/O数、および1秒あたりの最大I/O数が表示されます。

最小

最大

スループット

平均

性能情報取得開始指示から性能情報取得停止指示（または性能情報表示）までの1秒あたりの平均転送量、1秒あたりの最小転送量、および1秒あたりの最大転送量が表示されます。

最小

最大

遅延時間

累積

性能情報取得開始指示から性能情報取得停止指示（または性能情報表示）までのコマンド開始が遅延した時間が累積で表示されます。累積が最大時間に達した場合は、「Overflow」が表示されます。

平均

性能情報取得開始指示から性能情報取得停止指示（または性能情報表示）までの1コマンドあたりの平均遅延時間が表示されます。

ホストLUN性能情報

ポートに接続されている指定ホスト（ホストが「All」の場合は任意のホスト）のLUNごとの性能情報が表示されます。

項目 説明

ホストLUN

ホストLUN（0 ～ 1023）が表示されます。

ボリューム名

ボリューム名が表示されます。

IOPS

平均

性能情報取得開始指示から性能情報取得停止指示（または性能情報表示）までの1秒あたりの平均I/O数、1秒あたりの最小I/O数、および1秒あたりの最大I/O数が表示されます。

最小

最大

スループット

平均

性能情報取得開始指示から性能情報取得停止指示（または性能情報表示）までの1秒あたりの平均転送量、1秒あたりの最小転送量、および1秒あたりの最大転送量が表示されます。

最小

最大

遅延時間

累積

性能情報取得開始指示から性能情報取得停止指示（または性能情報表示）までのコマンド開始が遅延した時間が累積で表示されます。累積が最大時間に達した場合は、「Overflow」が表示されます。

平均

性能情報取得開始指示から性能情報取得停止指示（または性能情報表示）までの1コマンドあたりの平均遅延時間が表示されます。
