ネットワーク
概要

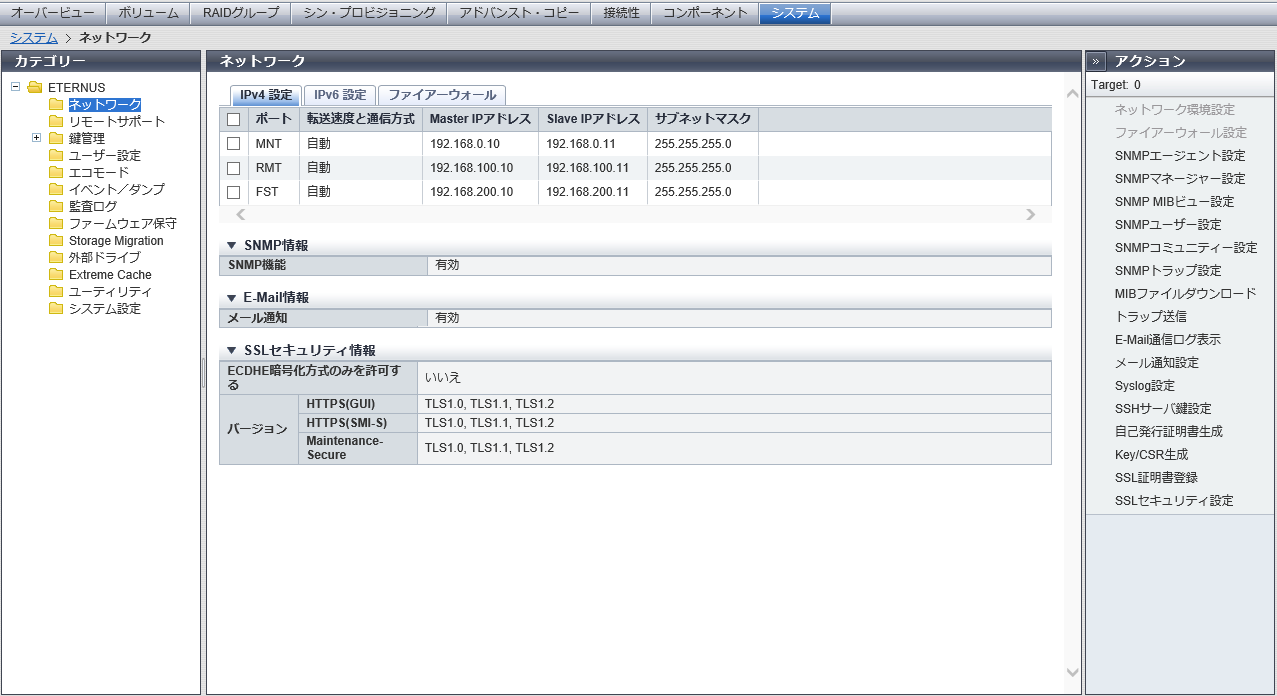

装置のネットワーク環境がポートごとに表示されます。
メッセージに「現在、ネットワーク環境は工場出荷時の設定です。」が表示された場合、MNTポートのネットワーク環境設定が必要です。[ アクション ] から「ネットワーク環境設定」を実行してください。ネットワーク環境を設定するまで、一部の機能を実行できません。
[ ] アイコンをクリックすると、画面表示情報が最新になります。ただし、ファイアーウォール設定を変更後に本画面に戻った場合、表示内容が更新されるまでに約10秒かかります。約10秒後に [ ] アイコンまたはカテゴリーの「ネットワーク」をクリックして、[ ネットワーク ] 画面を再表示してください。
ユーザー権限
デフォルトロールにおける実行可否
| デフォルトロール | 実行可否 |
|---|---|
| Monitor | |
| Admin | |
| StorageAdmin | |
| AccountAdmin | |
| SecurityAdmin | |
| Maintainer |
権限とロールについては、「役割および権限」を参照してください。
表示内容
[ IPv4設定 ] タブ、[ IPv6設定 ] タブ、および[ ファイアーウォール ] タブ をクリックすると、ネットワーク設定情報が表示されます。
ネットワーク設定情報の下に SNMP情報、E-Mail情報、およびSSLセキュリティ情報 が表示されます。
[ IPv4設定 ] タブ
| 項目 | 説明 |
|---|---|
ポート |
ポートが表示されます。 ETERNUS DX60 S5/DX100 S5/DX200 S5およびETERNUS AF150 S3/AF250 S3の場合 MNT RMT そのほかのモデルの場合 MNT RMT FST |
転送速度と通信方式 |
ポートの転送速度と通信方式が表示されます。 自動 1Gbit/s 100Mbit/s Half 100Mbit/s Full 10Mbit/s Half 10Mbit/s Full |
Master IPアドレス |
ポートに設定された装置のマスタCMのIPアドレスが表示されます。 未設定の場合、空白になります。 |
Slave IPアドレス |
ポートに設定された装置のスレーブCMのIPアドレスが表示されます。 1CMの場合、本項目は表示されません。 未設定の場合、空白になります。 |
サブネットマスク |
ポートに設定された装置のサブネットマスクが表示されます。 未設定の場合、空白になります。 |
[ IPv6設定 ] タブ
| 項目 | 説明 |
|---|---|
ポート |
ポートが表示されます。 ETERNUS DX60 S5/DX100 S5/DX200 S5およびETERNUS AF150 S3/AF250 S3の場合 MNT RMT そのほかのモデルの場合 MNT RMT FST |
転送速度と通信方式 |
ポートの転送速度と通信方式が表示されます。 自動 1Gbit/s 100Mbit/s Half 100Mbit/s Full 10Mbit/s Half 10Mbit/s Full |
Master IPリンクローカルアドレス |
ポートに設定された装置のマスタCMのリンクローカルアドレスが表示されます。 未設定の場合、またはFSTポートの場合、空白になります。 |
MasterコネクトIPアドレス |
ポートに設定された装置のマスタCMのコネクトIPアドレスが表示されます。 「MasterコネクトIPアドレス」は、IPv4の「Master IPアドレス」に相当します。 未設定の場合、またはFSTポートの場合、空白になります。 |
Slave IPリンクローカルアドレス |
ポートに設定された装置のスレーブCMのリンクローカルアドレスが表示されます。 1CMの場合、本項目は表示されません。 未設定の場合、またはFSTポートの場合、空白になります。 |
SlaveコネクトIPアドレス |
ポートに設定された装置のスレーブCMのコネクトIPアドレスが表示されます。 「SlaveコネクトIPアドレス」は、IPv4の「Slave IPアドレス」に相当します。 1CMの場合、本項目は表示されません。 未設定の場合、またはFSTポートの場合、空白になります。 |
プレフィックス長 |
コネクトIPアドレスのプレフィックス長（3 ～ 128）が表示されます（単位：ビット）。 「プレフィックス長」は、IPv4の「サブネットマスク」に相当します。 未設定の場合、またはFSTポートの場合、空白になります。 |
[ ファイアーウォール ] タブ
| 項目 | 説明 | |
|---|---|---|
ポート |
ポートが表示されます。 ETERNUS DX60 S5/DX100 S5/DX200 S5およびETERNUS AF150 S3/AF250 S3の場合 MNT RMT そのほかのモデルの場合 MNT RMT FST |
|
接続許可プロトコル |
HTTP |
HTTP接続が有効か、無効かが表示されます。 |
HTTPS |
HTTPS接続が有効か、無効かが表示されます。 |
|
Telnet |
Telnet接続が有効か、無効かが表示されます。 |
|
SSH |
SSH接続が有効か、無効かが表示されます。 |
|
ICMP |
ICMP接続が有効か、無効かが表示されます。 |
|
Maintenance-Secure |
Maintenance-Secure接続が有効か、無効かが表示されます。 |
|
RESTful API(HTTPS) |
RESTful API接続が有効か、無効かが表示されます。 |
|
SNMP |
SNMP接続が有効か、無効かが表示されます。 |
|
RCIL |
RCIL接続が有効か、無効かが表示されます。 RCIL接続は、MNTポートだけに有効、無効が表示されます。RMTポートとFSTポートは常に無効です。 |
|
ECD |
ECD接続が有効か、無効かが表示されます。 ECDは、Remote Installation機能でネットワーク上に接続された装置の設定情報を収集するときに使用します。 ECD接続は、MNTポートだけに有効、無効が表示されます。RMTポートとFSTポートは常に無効です。 |
|
SNMP情報
| 項目 | 説明 |
|---|---|
SNMP機能 |
SNMP機能が有効か、無効かが表示されます。 |
E-Mail情報
| 項目 | 説明 |
|---|---|
メール通知 |
メール通知が有効か、無効かが表示されます。 |
SSLセキュリティ情報
| 項目 | 説明 | |
|---|---|---|
| ECDHE暗号方式のみを許可する | ECDHE暗号方式を許可する場合は「はい」が、許可しない場合は、「いいえ」が表示されます。 | |
バージョン |
HTTPS (GUI/REST) |
HTTPS (GUI/REST) プロトコルに対し、現在有効なバージョン（TLS1.0, TLS1.1, TLS1.2）がすべて表示されます。 各SSLバージョンの有効状態は、すべてのポート（MNT/RMT/FST）で共通です。 |
HTTPS (SMI-S) |
HTTPS (SMI-S) プロトコルに対し、現在有効なバージョン（TLS1.0, TLS1.1, TLS1.2）がすべて表示されます。 各SSLバージョンの有効状態は、すべてのポート（MNT/RMT/FST）で共通です。 |
|
Maintenance-Secure |
Maintenance-Secureプロトコルに対し、現在有効なバージョン（TLS1.0, TLS1.1, TLS1.2）がすべて表示されます。 各SSLバージョンの有効状態は、すべてのポート（MNT/RMT/FST）で共通です。 |
|
ECDHE暗号方式のみを許可するに「はい」が表示されている場合、現在有効なバージョンとして「TLS1.0」、「TLS1.1」、またはその両方が表示されていても、「TLS1.2」でしか SSL通信できません。すべてのプロトコル（HTTPS (GUI/REST)/HTTPS (SMI-S)/Maintenance-Secure）で共通です。
