CA Port Detail View

Overview

CAポートの詳細情報が表示されます。

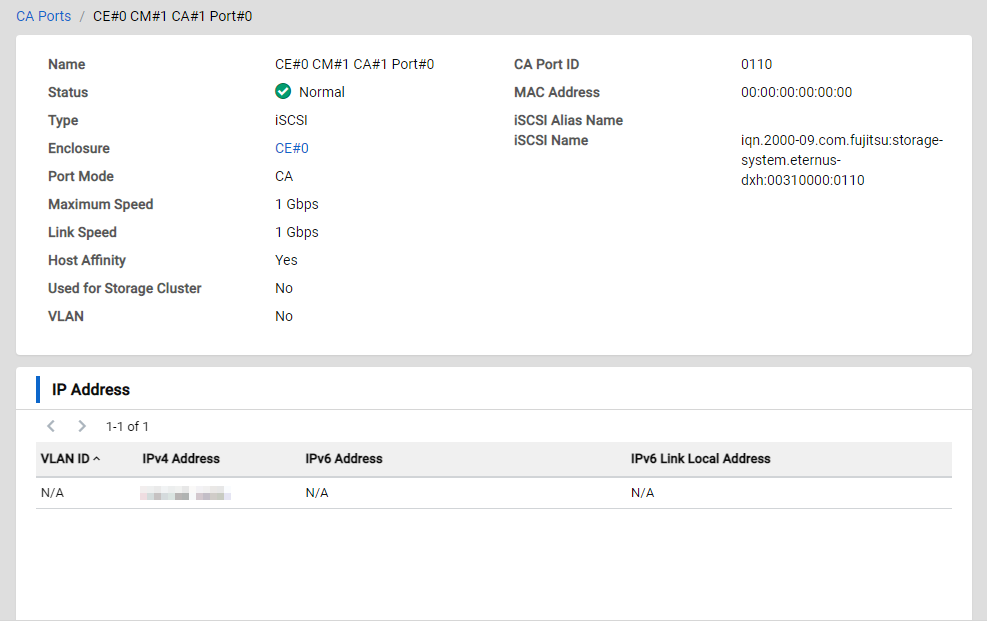

Screenshot

Action

アイコン／ボタン	Description
Back	前の画面に戻ります。 Caution 前の画面に戻る場合は、ブラウザの[ 戻る ] ボタンは使用せずに、このボタンで戻ってください。ブラウザの[ 戻る ] ボタンを使用した場合は、予期しない動作をすることがあります。
CA Ports/ xxx	「CA Ports」をクリックすると、CAポートのList Viewに遷移します。「xxx」は、現在表示中のCAポート名が表示されます。

アイコン／ボタン

Description

Back

前の画面に戻ります。

Caution

前の画面に戻る場合は、ブラウザの[ 戻る ] ボタンは使用せずに、このボタンで戻ってください。

ブラウザの[ 戻る ] ボタンを使用した場合は、予期しない動作をすることがあります。

CA Ports/ xxx

「CA Ports」をクリックすると、CAポートのList Viewに遷移します。

「xxx」は、現在表示中のCAポート名が表示されます。

IP Address Information

アイコン／ボタン	Description
< > X - Y of Z	Listのページを変更します。左矢印のアイコンをクリックすると、前のページに戻ります。右矢印のアイコンをクリックすると、次のページに進みます。表示中のリソースの位置と全体のリソース数も表示されます。 X : 表示中のList要素の開始位置 Y : 表示中のList要素の終了位置 Z : 全要素数

アイコン／ボタン

Description

< > X - Y of Z

Listのページを変更します。

左矢印のアイコンをクリックすると、前のページに戻ります。

右矢印のアイコンをクリックすると、次のページに進みます。

表示中のリソースの位置と全体のリソース数も表示されます。

X : 表示中のList要素の開始位置

Y : 表示中のList要素の終了位置

Z : 全要素数

Display Item

Basic Information

Parameter Name	Description
Name	CAポート名が表示されます。
Status	CAポートのステータスが表示されます。 Normal 正常状態です。 Unused 未使用状態です。 Maintenance 保守状態です。 Warning 予防保守が必要な状態です。 Error 異常が発生し、保守が必要な状態です。
Type	CAポートのインターフェースタイプが表示されます。 FC FC Interface Port iSCSI iSCSI Interface Port iSCSI 10GBASE-T iSCSI 10GBASE-T Interface Port SAS SAS Interface Port FCLINK Mainframe Interface Port OCLINK Mainframe Interface Port NAS NAS Interface Port
Enclosure	CAポートが積載されているエンクロージャ名が表示されます。エンクロージャ名をクリックすると、そのエンクロージャのDetail Viewに遷移します。
Port Mode	CAポートの動作モードが表示されます。 CA ホスト接続モード RA REC接続モード RFCF Remote File Copy Facility Mode Initiator FC Initiator Mode CARA ホスト接続およびREC接続モード
Maximum Speed	CAポートの最大転送速度が表示されます。単位は「Gbps」です。
Link Speed	CAポートのリンク状態が表示されます。単位は「Gbps」です。 Information Typeが「FC」または「iSCSI」以外の場合は、表示されません。リンクダウンしている場合は、「0」が表示されます。
Host Affinity	ホストアフィニティモードが有効なCAポートかどうかが表示されます。 Yes ホストアフィニティモードがEnableです。 No ホストアフィニティモードがDisableとなっており、Connectionの設定ができません。 Information Typeが「FC」または「iSCSI」以外の場合は、表示されません。 Port Modeが「CA」または「CARA」以外の場合は、「N/A」が表示されます。
Used for Storage Cluster	Storage Cluster機能で使用されているCAポートかどうかが表示されます。 Yes Storage Cluster 機能で使用されており、Connectionの設定ができません。 No Storage Cluster 機能で使用されていません。 Information Typeが「FC」または「iSCSI」以外の場合は、表示されません。 Port Modeが「CA」または「CARA」以外の場合は、「N/A」が表示されます。
VLAN	VLAN機能が有効かどうかが表示されます。 Yes VLAN 機能が有効です。 No VLAN 機能が無効です。 Information Typeが「iSCSI」以外の場合は、表示されません。
CA Port ID	RESTful APIで使用するCAポート識別子が表示されます。
MAC Address	CAポートのMACアドレスが表示されます。 Information Typeが「iSCSI」以外の場合は、表示されません。
iSCSI Alias Name	iSCSIのエイリアスネームが表示されます。 Information Typeが「iSCSI」以外の場合は、表示されません。
iSCSI Name	iSCSI Nameが表示されます。 Information Typeが「iSCSI」以外の場合は、表示されません。
WWPN	World Wide Port Nameが表示されます。 Information Typeが「FC」以外の場合は、表示されません。

IP Address Information（iSCSIの場合のみ）

Parameter Name	Description
VLAN ID	CAポートのVLAN IDが表示されます。 Information VLAN機能が無効の場合は、「N/A」が表示されます。
IPv4 Address	CAポートのIPアドレス(IPv4) が表示されます。 Information IPv4を使用していない場合は、「N/A」が表示されます。
IPv6 Address	CAポートのコネクトIPアドレス(IPv6) が表示されます。 Information IPv6を使用していない場合は、「N/A」が表示されます。
IPv6 Link Local Address	CAポートのリンクローカルアドレス(IPv6) が表示されます。 Information IPv6を使用していない場合は、「N/A」が表示されます。
