CE Detail View

Overview
Screenshot
Action
Display Item
Filter

Overview

コントローラーエンクロージャの詳細情報が表示されます。

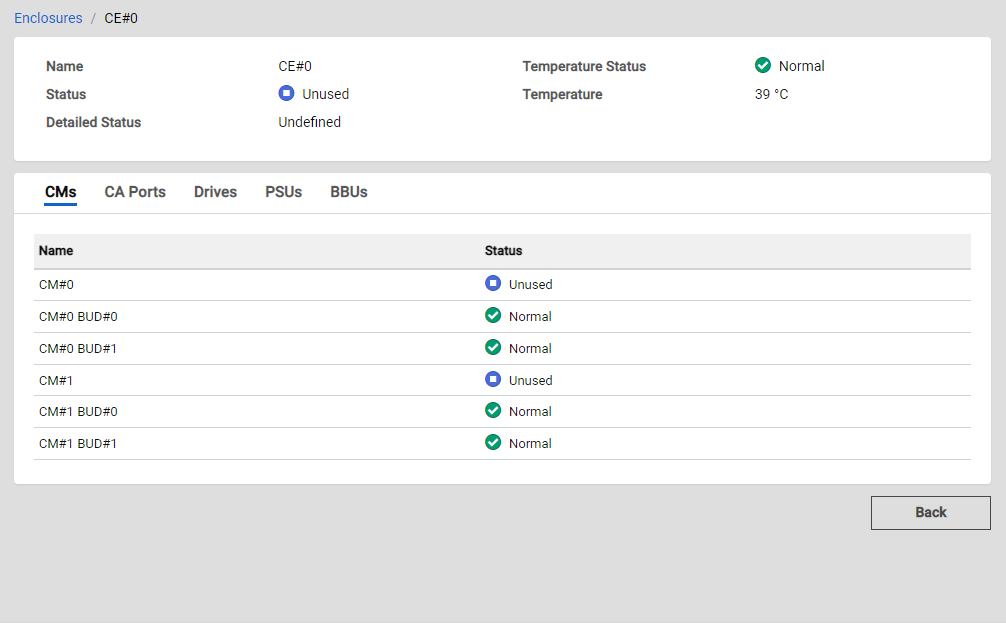

Screenshot

Action

アイコン／ボタン	Description
Back	前の画面に戻ります。 Caution 前の画面に戻る場合は、ブラウザの[ 戻る ] ボタンは使用せずに、このボタンで戻ってください。ブラウザの[ 戻る ] ボタンを使用した場合は、予期しない動作をすることがあります。
Enclosures / xxx	「Enclosures」をクリックすると、エンクロージャのList Viewに遷移します。「xxx」は、現在表示中のエンクロージャ名が表示されます。

アイコン／ボタン

Description

Back

前の画面に戻ります。

Caution

前の画面に戻る場合は、ブラウザの[ 戻る ] ボタンは使用せずに、このボタンで戻ってください。

ブラウザの[ 戻る ] ボタンを使用した場合は、予期しない動作をすることがあります。

Enclosures / xxx

「Enclosures」をクリックすると、エンクロージャのList Viewに遷移します。

「xxx」は、現在表示中のエンクロージャ名が表示されます。

CA Port Information / Drive Information

アイコン／ボタン	Description
< > X - Y of Z	Listのページを変更します。左矢印のアイコンをクリックすると、前のページに戻ります。右矢印のアイコンをクリックすると、次のページに進みます。表示中のリソースの位置と全体のリソース数も表示されます。 X : 表示中のList要素の開始位置 Y : 表示中のList要素の終了位置 Z : 全要素数

アイコン／ボタン

Description

< > X - Y of Z

Listのページを変更します。

左矢印のアイコンをクリックすると、前のページに戻ります。

右矢印のアイコンをクリックすると、次のページに進みます。

表示中のリソースの位置と全体のリソース数も表示されます。

X : 表示中のList要素の開始位置

Y : 表示中のList要素の終了位置

Z : 全要素数

Display Item

Basic Information

Parameter Name	Description
Name	エンクロージャ名が表示されます。
Status	エンクロージャのステータスが表示されます。 Normal 正常状態です。 Unused 未使用状態です。 Maintenance 保守状態です。 Warning 予防保守が必要な状態です。 Error 異常が発生し、保守が必要な状態です。
Detailed Status	エンクロージャの詳細ステータスが表示されます。 Normal 部品は正常状態です。 Unconnected 内部に異常状態の部品があります。 Undefined 実装されていますが、使用されていない部品があります。 Undefined-Error Parts Exist 未使用で異常状態の部品があります。 Normal-Unused Parts Exist 内部に使用されていない部品があります。 Maintenance 部品は保守作業中です。 Warning 予防保守が必要な部品があります。 Error 部品に障害が発生しました。
Temperature Status	環境温度のステータスが表示されます。 Normal 正常状態です。 Unused 未使用状態です。 Maintenance 保守状態です。 Warning 予防保守が必要な状態です。 Error 異常が発生し、保守が必要な状態です。
Temperature	環境温度が表示されます。単位は「°C」です。 Information センサー故障で情報が取得できない場合は、「0」が表示されます。

CM Information

Parameter Name	Description
Name	部品名が表示されます。
Status	部品のステータスが表示されます。 Normal 正常状態です。 Unused 未使用状態です。 Maintenance 保守状態です。 Warning 予防保守が必要な状態です。 Error 異常が発生し、保守が必要な状態です。

Parameter Name

Description

Name

部品名が表示されます。

Status

部品のステータスが表示されます。

Normal

正常状態です。
Unused

未使用状態です。
Maintenance

保守状態です。
Warning

予防保守が必要な状態です。
Error

異常が発生し、保守が必要な状態です。

CA Port Information

Parameter Name	Description
Name	CAポート名が表示されます。 CAポート名をクリックすると、そのCAポートのDetail Viewに遷移します。
Status	CAポートのステータスが表示されます。 Normal 正常状態です。 Unused 未使用状態です。 Maintenance 保守状態です。 Warning 予防保守が必要な状態です。 Error 異常が発生し、保守が必要な状態です。
Type	CAポートのインターフェースタイプが表示されます。 FC FC Interface Port iSCSI iSCSI Interface Port iSCSI 10GBASE-T iSCSI 10GBASE-T Interface Port SAS SAS Interface Port FCLINK Mainframe Interface Port OCLINK Mainframe Interface Port NAS NAS Interface Port
Link Speed	CAポートのリンク状態が表示されます。単位は「Gbps」です。 Information Typeが「FC」または「iSCSI」以外の場合は、「N/A」が表示されます。リンクダウンしている場合は、「0」が表示されます。

Drive Information

Parameter Name	Description
Name	ドライブ名が表示されます。ドライブ名をクリックすると、そのドライブのDetail Viewに遷移します。
Status	ドライブのステータスが表示されます。 Normal 正常状態です。 Unused 未使用状態です。 Maintenance 保守状態です。 Warning 予防保守が必要な状態です。 Error 異常が発生し、保守が必要な状態です。
Capacity	ドライブの容量が表示されます。単位は「GB」または「TB」のうち適切なものを使用して、小数点第2位まで表示されます。製品上の容量とは異なります。
Allocated Resource	ドライブが構成しているシン・プロビジョニングプール、Flexible Tier Pool、またはRAIDグループの名前が表示されます。専用ホットスペアの場合は、専用ホットスペアを登録したRAIDグループの名前が表示されます。シン・プロビジョニングプールの場合は、プール名をクリックすると、そのシン・プロビジョニングプールのDetail Viewに遷移します。 Information 以下の場合は「N/A」が表示されます。未使用のドライブテナントユーザーで、自テナントに属するリソースを構成していないドライブ

PSU Information

Parameter Name	Description
Name	PSU名が表示されます。
Status	PSUのステータスが表示されます。 Normal 正常状態です。 Unused 未使用状態です。 Maintenance 保守状態です。 Warning 予防保守が必要な状態です。 Error 異常が発生し、保守が必要な状態です。

Parameter Name

Description

Name

PSU名が表示されます。

Status

PSUのステータスが表示されます。

Normal

正常状態です。
Unused

未使用状態です。
Maintenance

保守状態です。
Warning

予防保守が必要な状態です。
Error

異常が発生し、保守が必要な状態です。

BBU Information

Parameter Name	Description
Name	BBU名が表示されます。
Status	BBUのステータスが表示されます。 Normal 正常状態です。 Unused 未使用状態です。 Maintenance 保守状態です。 Warning 予防保守が必要な状態です。 Error 異常が発生し、保守が必要な状態です。
Charge Rate	BBUの充電率が帯グラフで表示されます。また、帯グラフの横に充電率が%で表示されます。充電率が90%以上の場合は、「100」と表示されます。
Expiration Date	BBUの有効期限が表示されます。表示形式は「YYYY-MM」です。 YYYY：年（西暦） MM：月（01～12）

Filter

CA Port Information

Parameter Name	Description
Select a CA port status	Listに表示するCAポートのステータスを選択します。選択したステータスと同じステータスのCAポートがListに表示されます。ステータスを選択しない場合は、ステータスによる絞り込みは行われません。デフォルトはステータスを選択していない状態です。 Normal ステータスが「Normal」のCAポートが表示されます。 Unused ステータスが「Unused」のCAポートが表示されます。 Maintenance ステータスが「Maintenance」のCAポートが表示されます。 Warning ステータスが「Warning」のCAポートが表示されます。 Error ステータスが「Error」のCAポートが表示されます。

Parameter Name

Description

Select a CA port status

Listに表示するCAポートのステータスを選択します。

選択したステータスと同じステータスのCAポートがListに表示されます。

ステータスを選択しない場合は、ステータスによる絞り込みは行われません。デフォルトはステータスを選択していない状態です。

Normal

ステータスが「Normal」のCAポートが表示されます。
Unused

ステータスが「Unused」のCAポートが表示されます。
Maintenance

ステータスが「Maintenance」のCAポートが表示されます。
Warning

ステータスが「Warning」のCAポートが表示されます。
Error

ステータスが「Error」のCAポートが表示されます。

Drive Information

Parameter Name	Description
Select a drive status	Listに表示するドライブのステータスを選択します。選択したステータスと同じステータスのドライブがListに表示されます。ステータスを選択しない場合は、ステータスによる絞り込みは行われません。デフォルトはステータスを選択していない状態です。 Normal ステータスが「Normal」のドライブが表示されます。 Unused ステータスが「Unused」のドライブが表示されます。 Maintenance ステータスが「Maintenance」のドライブが表示されます。 Warning ステータスが「Warning」のドライブが表示されます。 Error ステータスが「Error」のドライブが表示されます。

Parameter Name

Description

Select a drive status

Listに表示するドライブのステータスを選択します。

選択したステータスと同じステータスのドライブがListに表示されます。

ステータスを選択しない場合は、ステータスによる絞り込みは行われません。デフォルトはステータスを選択していない状態です。

Normal

ステータスが「Normal」のドライブが表示されます。
Unused

ステータスが「Unused」のドライブが表示されます。
Maintenance

ステータスが「Maintenance」のドライブが表示されます。
Warning

ステータスが「Warning」のドライブが表示されます。
Error

ステータスが「Error」のドライブが表示されます。
