DE Detail View

Overview

ドライブエンクロージャ（DE）の詳細情報が表示されます。

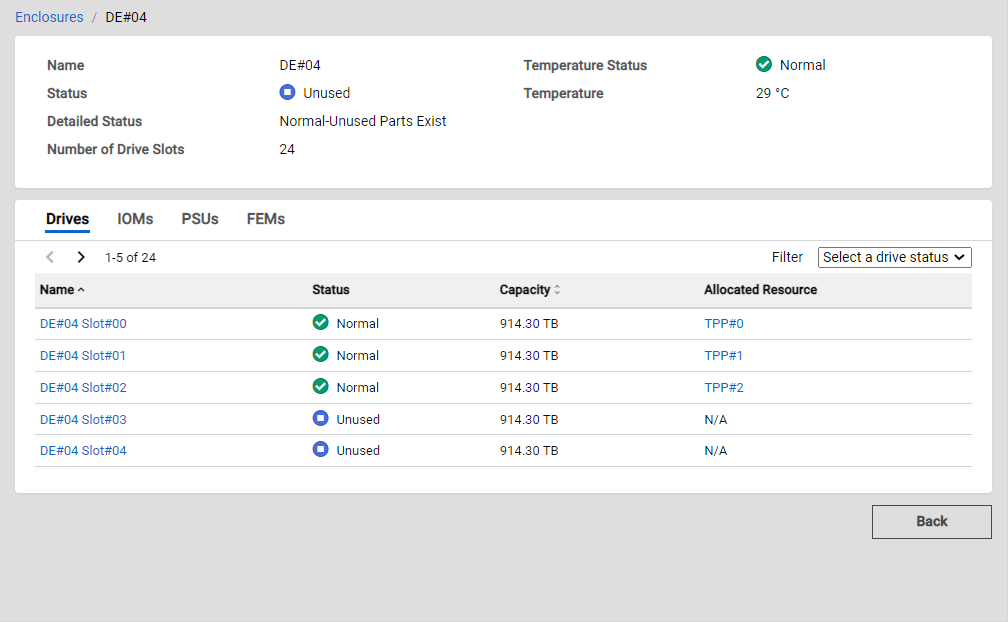

Screenshot

Action

アイコン／ボタン Description

Back

前の画面に戻ります。

Caution

  • 前の画面に戻る場合は、ブラウザの[ 戻る ] ボタンは使用せずに、このボタンで戻ってください。

    ブラウザの[ 戻る ] ボタンを使用した場合は、予期しない動作をすることがあります。

Enclosures/ xxx

「Enclosures」をクリックすると、エンクロージャのList Viewに遷移します。

「xxx」は、現在表示中のエンクロージャ名が表示されます。

Drive Information

アイコン／ボタン Description

< > X - Y of Z

Listのページを変更します。

左矢印のアイコンをクリックすると、前のページに戻ります。

右矢印のアイコンをクリックすると、次のページに進みます。

表示中のリソースの位置と全体のリソース数も表示されます。

X : 表示中のList要素の開始位置

Y : 表示中のList要素の終了位置

Z : 全要素数

Display Item

Basic Information

Parameter Name Description

Name

エンクロージャ名が表示されます。

Status

エンクロージャのステータスが表示されます。

  • Normal

    正常状態です。

  • Unused

    未使用状態です。

  • Maintenance

    保守状態です。

  • Warning

    予防保守が必要な状態です。

  • Error

    異常が発生し、保守が必要な状態です。

Detailed Status

エンクロージャの詳細ステータスが表示されます。

  • Normal

    部品は正常状態です。

  • Unconnected

    内部に異常状態の部品があります。

  • Undefined

    実装されていますが、使用されていない部品があります。

  • Undefined-Error Parts Exist

    未使用で異常状態の部品があります。

  • Normal-Unused Parts Exist

    内部に使用されていない部品があります。

  • Maintenance

    部品は保守作業中です。

  • Warning

    予防保守が必要な部品があります。

  • Error

    部品に障害が発生しました。

Number of Drive Slots

搭載可能なドライブの最大数が表示されます。

Temperature Status

環境温度ステータスが表示されます。

  • Normal

    正常状態です。

  • Unused

    未使用状態です。

  • Maintenance

    保守状態です。

  • Warning

    予防保守が必要な状態です。

  • Error

    異常が発生し、保守が必要な状態です。

Temperature

環境温度が表示されます。

単位は「°C」です。

Information

  • センサー故障で情報が取得できない場合は、「0」が表示されます。

Drive Information

Parameter Name Description

Name

ドライブ名が表示されます。

ドライブ名をクリックすると、そのドライブのDetail Viewに遷移します。

Status

ドライブのステータスが表示されます。

  • Normal

    正常状態です。

  • Unused

    未使用状態です。

  • Maintenance

    保守状態です。

  • Warning

    予防保守が必要な状態です。

  • Error

    異常が発生し、保守が必要な状態です。

Capacity

ドライブの容量が表示されます。

単位は「GB」または「TB」のうち適切なものを使用して、小数点第2位まで表示されます。

製品上の容量とは異なります。

Allocated Resource

ドライブが構成しているシン・プロビジョニングプール、Flexible Tier Pool、またはRAIDグループ名の名前が表示されます。

専用ホットスペアの場合は、専用ホットスペアを登録したRAIDグループの名前が表示されます。

シン・プロビジョニングプールの場合は、プール名をクリックすると、そのシン・プロビジョニングプールのDetail Viewに遷移します。

Information

  • 以下の場合は「N/A」が表示されます。

    • 未使用のドライブ

    • テナントユーザーで、自テナントに属するリソースを構成していないドライブ

IOM Information

Parameter Name Description

Name

IOM名が表示されます。

Status

IOMのステータスが表示されます。

  • Normal

    正常状態です。

  • Unused

    未使用状態です。

  • Maintenance

    保守状態です。

  • Warning

    予防保守が必要な状態です。

  • Error

    異常が発生し、保守が必要な状態です。

PSU Information

Parameter Name Description

Name

PSU名が表示されます。

Status

PSUのステータスが表示されます。

  • Normal

    正常状態です。

  • Unused

    未使用状態です。

  • Maintenance

    保守状態です。

  • Warning

    予防保守が必要な状態です。

  • Error

    異常が発生し、保守が必要な状態です。

FEM Information

Parameter Name Description

Name

FEM名が表示されます。

Status

FEMのステータスが表示されます。

  • Normal

    正常状態です。

  • Unused

    未使用状態です。

  • Maintenance

    保守状態です。

  • Warning

    予防保守が必要な状態です。

  • Error

    異常が発生し、保守が必要な状態です。

Filter

Drive Information

Parameter Name Description

Select a drive status

Listに表示するドライブのステータスを選択します。

選択したステータスと同じステータスのドライブがListに表示されます。

ステータスを選択しない場合は、ステータスによる絞り込みは行われません。デフォルトはステータスを選択していない状態です。

  • Normal

    ステータスが「Normal」のドライブが表示されます。

  • Unused

    ステータスが「Unused」のドライブが表示されます。

  • Maintenance

    ステータスが「Maintenance」のドライブが表示されます。

  • Warning

    ステータスが「Warning」のドライブが表示されます。

  • Error

    ステータスが「Error」のドライブが表示されます。
