FE Detail View

Overview

Frontend Enclosureの詳細情報が表示されます。

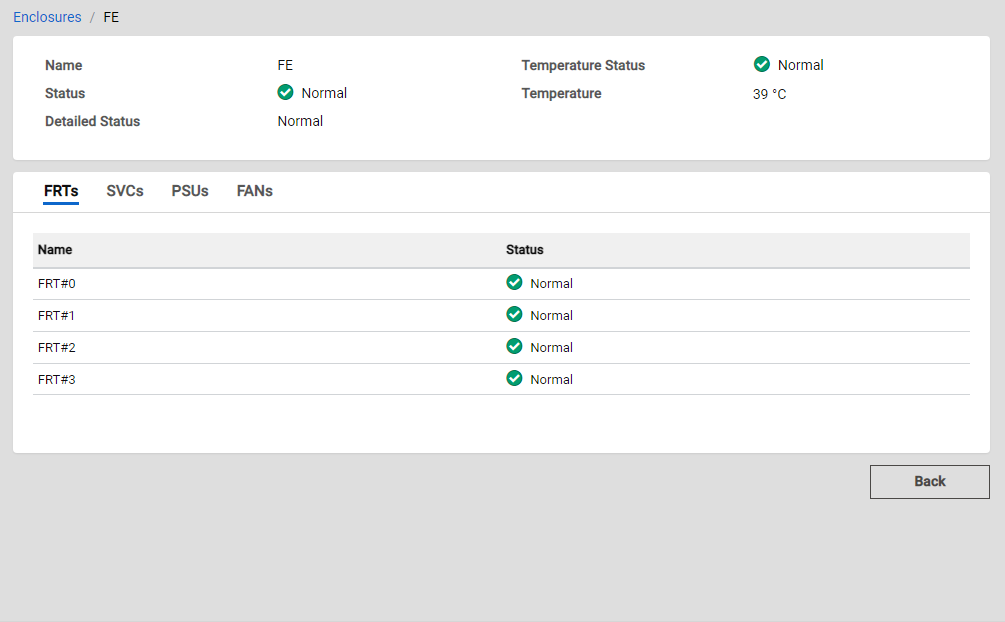

Screenshot

Action

アイコン／ボタン Description

Back

前の画面に戻ります。

Caution

  • 前の画面に戻る場合は、ブラウザの[ 戻る ] ボタンは使用せずに、このボタンで戻ってください。

    ブラウザの[ 戻る ] ボタンを使用した場合は、予期しない動作をすることがあります。

Enclosures / xxx

「Enclosures」をクリックすると、エンクロージャのList Viewに遷移します。

「xxx」は、現在表示中のエンクロージャ名が表示されます。

Display Item

Basic Information

Parameter Name Description

Name

エンクロージャ名が表示されます。

Status

エンクロージャのステータスが表示されます。

  • Normal

    正常状態です。

  • Unused

    未使用状態です。

  • Maintenance

    保守状態です。

  • Warning

    予防保守が必要な状態です。

  • Error

    異常が発生し、保守が必要な状態です。

Detailed Status

エンクロージャの詳細ステータスが表示されます。

  • Normal

    部品は正常状態です。

  • Unconnected

    内部に異常状態の部品があります。

  • Undefined

    実装されていますが、使用されていない部品があります。

  • Undefined-Error Parts Exist

    未使用で異常状態の部品があります。

  • Normal-Unused Parts Exist

    内部に使用されていない部品があります。

  • Maintenance

    部品は保守作業中です。

  • Warning

    予防保守が必要な部品があります。

  • Error

    部品に障害が発生しました。

Temperature Status

環境温度ステータスが表示されます。

  • Normal

    正常状態です。

  • Unused

    未使用状態です。

  • Maintenance

    保守状態です。

  • Warning

    予防保守が必要な状態です。

  • Error

    異常が発生し、保守が必要な状態です。

Temperature

環境温度が表示されます。

単位は「°C」です。

Information

  • センサー故障で情報が取得できない場合は、「0」が表示されます。

FRT Information

Parameter Name Description

Name

FRT名が表示されます。

Status

FRTのステータスが表示されます。

  • Normal

    正常状態です。

  • Unused

    未使用状態です。

  • Maintenance

    保守状態です。

  • Warning

    予防保守が必要な状態です。

  • Error

    異常が発生し、保守が必要な状態です。

SVC Information

Parameter Name Description

Name

SVC名が表示されます。

Status

SVCのステータスが表示されます。

  • Normal

    正常状態です。

  • Unused

    未使用状態です。

  • Maintenance

    保守状態です。

  • Warning

    予防保守が必要な状態です。

  • Error

    異常が発生し、保守が必要な状態です。

PSU Information

Parameter Name Description

Name

PSU名が表示されます。

Status

PSUのステータスが表示されます。

  • Normal

    正常状態です。

  • Unused

    未使用状態です。

  • Maintenance

    保守状態です。

  • Warning

    予防保守が必要な状態です。

  • Error

    異常が発生し、保守が必要な状態です。

FAN Information

Parameter Name Description

Name

ファン名が表示されます。

Status

ファンのステータスが表示されます。

  • Normal

    正常状態です。

  • Unused

    未使用状態です。

  • Maintenance

    保守状態です。

  • Warning

    予防保守が必要な状態です。

  • Error

    異常が発生し、保守が必要な状態です。
