Host Detail View

Overview

ホストの詳細情報が表示されます。

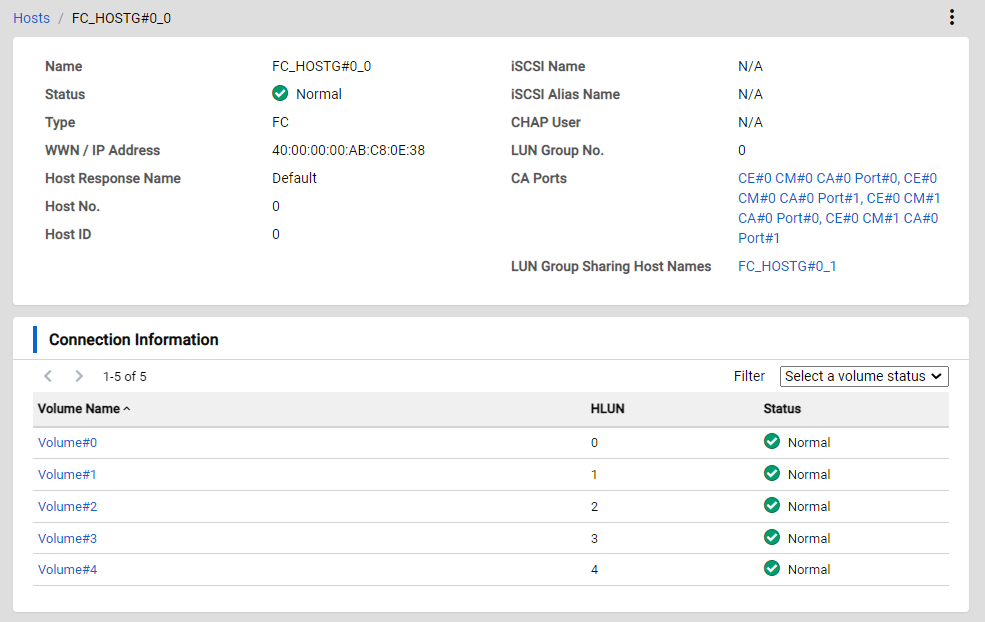

Screenshot

Action

アイコン／ボタン Description

ホストのAction Menuを開閉します。

このアイコンをクリックすると、ホストに対して実行できる各種操作のメニューが開きます。

  • Connect

    ホストにボリュームを接続します。

  • Modify

    ホストの設定を変更します。

  • Disconnect

    ホストからすべてのボリュームへの接続を切断します。

  • Delete

    ホストを削除します。

Back

前の画面に戻ります。

Caution

  • 前の画面に戻る場合は、ブラウザの[ 戻る ] ボタンは使用せずに、このボタンで戻ってください。

    ブラウザの[ 戻る ] ボタンを使用した場合は、予期しない動作をすることがあります。

Hosts / xxx

「Hosts」をクリックすると、Host List Viewに遷移します。

「xxx」は、現在表示中のホスト名が表示されます。

Connection Information

アイコン／ボタン Description

< > X - Y of Z

Listのページを変更します。

左矢印のアイコンをクリックすると、前のページに戻ります。

右矢印のアイコンをクリックすると、次のページに進みます。

表示中のリソースの位置と全体のリソース数も表示されます。

X : 表示中のList要素の開始位置

Y : 表示中のList要素の終了位置

Z : 全要素数

Display Item

Basic Information

Parameter Name Description

Name

ホスト名が表示されます。

Status

ホストに接続しているボリュームのステータスが表示されます。

  • Normal

    接続しているボリュームのステータスがすべて「Normal」の状態です。

  • Maintenance

    ステータスが「Maintenance」のボリュームを接続している状態です。

  • Warning

    ステータスが「Warning」のボリュームを接続している状態です。

  • Error

    ステータスが「Error」のボリュームを接続している状態です。

  • Unused

    接続しているボリュームがない状態です。

Type

ホストの種別が表示されます。

  • FC

    FCホスト

  • iSCSI

    iSCSIホスト

WWN / IP Address

ホストのWWNまたはIPアドレスが表示されます。

Host Response Name

ホストに割り当てられているホストレスポンス名が表示されます。

Host No.

ホストの番号が表示されます。

Web GUI(Normal View)やCLIなどで使われるホストの識別子です。

Host ID

ホストのIDが表示されます。

RESTful APIで使用するホストの識別子です。

iSCSI Name

iSCSIホストのiSCSI Nameが表示されます。

Information
  • Typeが「iSCSI」以外の場合は、「N/A」が表示されます。

iSCSI Alias Name

iSCSIホストのiSCSIエイリアスネームが表示されます。

Information
  • Typeが「iSCSI」以外の場合は、「N/A」が表示されます。

CHAP User

iSCSI ホストのCHAP認証におけるユーザー名が表示されます。

Information
  • Typeが「iSCSI」以外の場合は、「N/A」が表示されます。

LUN Group No.

ホストが使用しているLUNグループの番号が表示されます。

Information

  • ホストに接続されているボリュームがない場合は、「N/A」が表示されます。

CA Ports

ホストに接続されているCAポートが表示されます。

CAポートをクリックすると、そのCAポートのDetail Viewに遷移します。

Information
  • ホストに接続されているボリュームがない場合は、「N/A」が表示されます。

LUN Group Sharing Host Names

LUNグループを共有しているホスト名が表示されます。

ホスト名をクリックすると、そのホストのDetail Viewに遷移します。

Information
  • LUNグループをほかのホストと共有していない場合は、「N/A」が表示されます。

Connection Information

Parameter Name Description

Volume Name

ホストに接続されているボリューム名が表示されます。

ボリューム名をクリックすると、そのボリュームのDetail Viewに遷移します。

HLUN

ボリュームのHLUNが表示されます。

Status

ボリュームのステータスが表示されます。

  • Normal

    正常状態です。

  • Maintenance

    保守状態です。

  • Warning

    予防保守が必要な状態です。

  • Error

    異常が発生し、保守が必要な状態です。

Filter

Connection Information

Parameter Name Description

Select a volume status

Listに表示するボリュームのステータスを選択します。

選択したステータスと同じステータスのボリュームがListに表示されます。

ステータスを選択しない場合は、ステータスによる絞り込みは行われません。デフォルトはステータスを選択していない状態です。

  • Normal

    ステータスが「Normal」のボリュームが表示されます。

  • Maintenance

    ステータスが「Maintenance」のボリュームが表示されます。

  • Warning

    ステータスが「Warning」のボリュームが表示されます。

  • Error

    ステータスが「Error」のボリュームが表示されます。
