ETERNUS DX900 S6, ETERNUS DX8900 S6

ETERNUS DX900 S6, ETERNUS DX8900 S6のコントローラーエンクロージャは、前面にオペレーションパネル、バッテリー、NVMe SSD、背面にコントローラー（CM）、ホストインターフェース（CA）、ドライブアダプター（DA）、電源ユニットなどを搭載する筐体です。

前面図

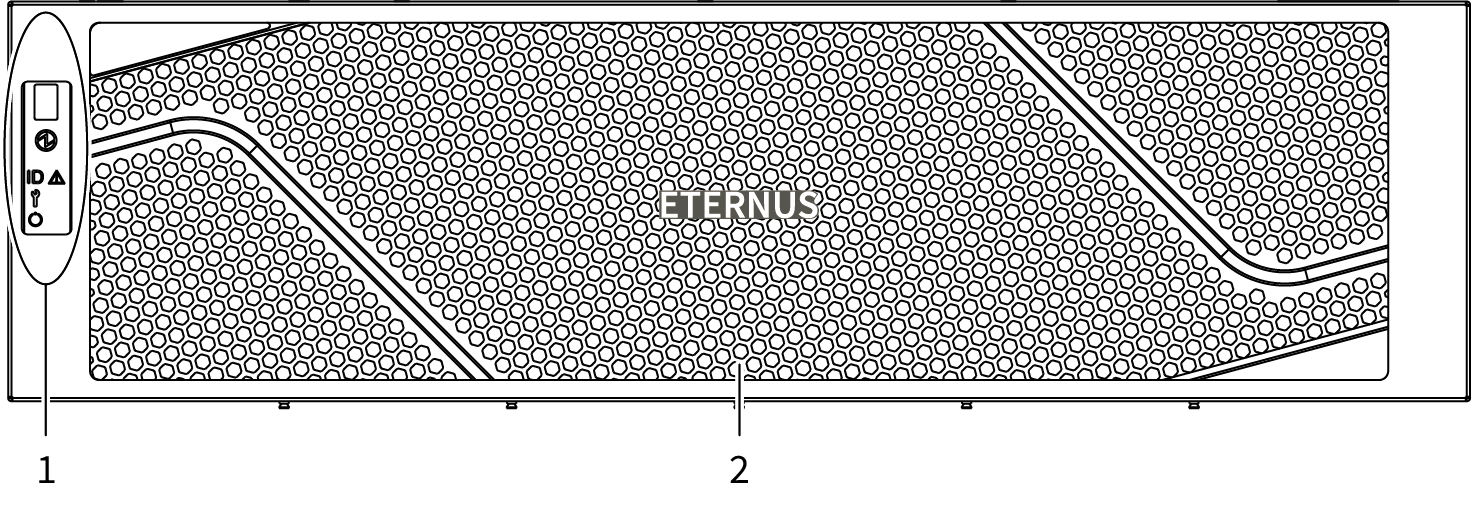

図: コントローラーエンクロージャ前面（ETERNUS DX900 S6, ETERNUS DX8900 S6、フロントカバーを付けた状態）

  1. オペレーションパネル

    オペレーションパネルには、LED、電源スイッチ、設定変更スイッチがあります。

  2. フロントカバー

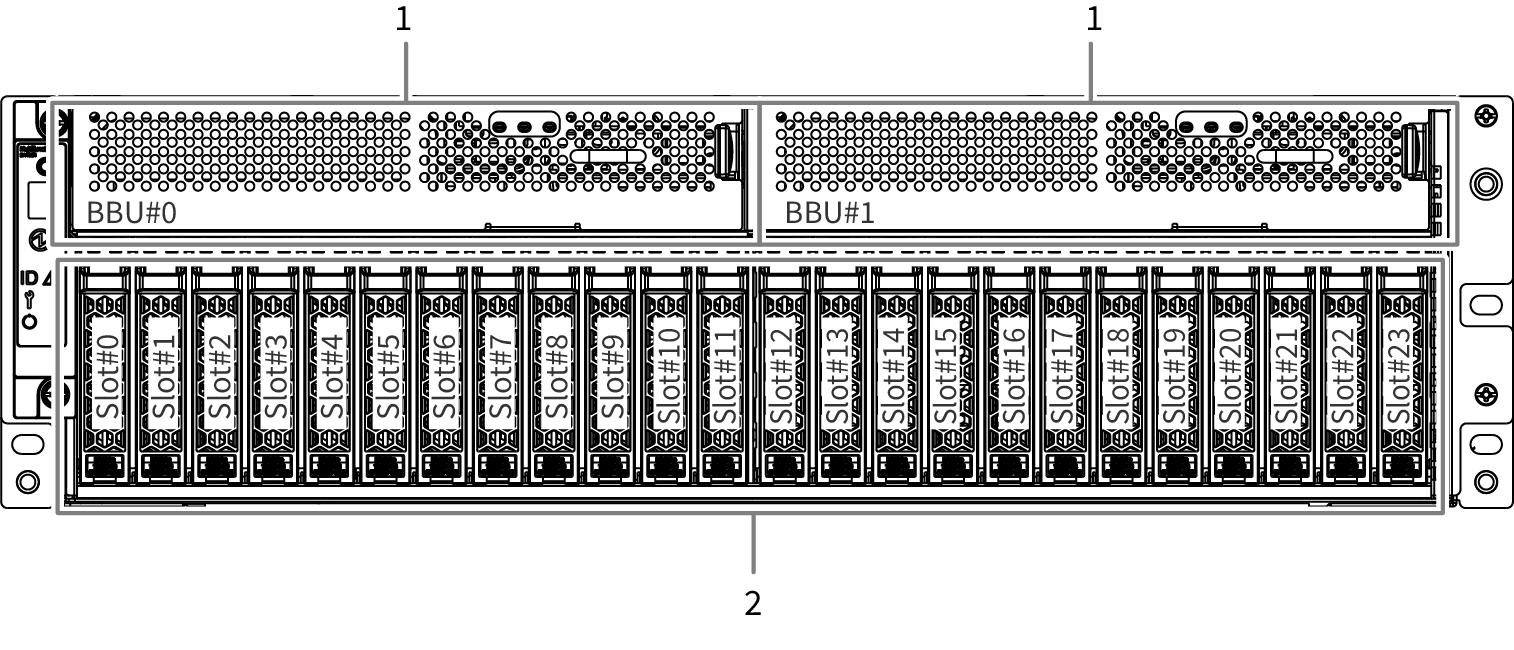

図: コントローラーエンクロージャ前面（ETERNUS DX900 S6, ETERNUS DX8900 S6、フロントカバーを取り外した状態）

  1. バッテリー（BBU#0, BBU#1）

    （バッテリー参照）

  2. 2.5インチドライブ（NVMe SSD）

    （ドライブ参照）

背面図

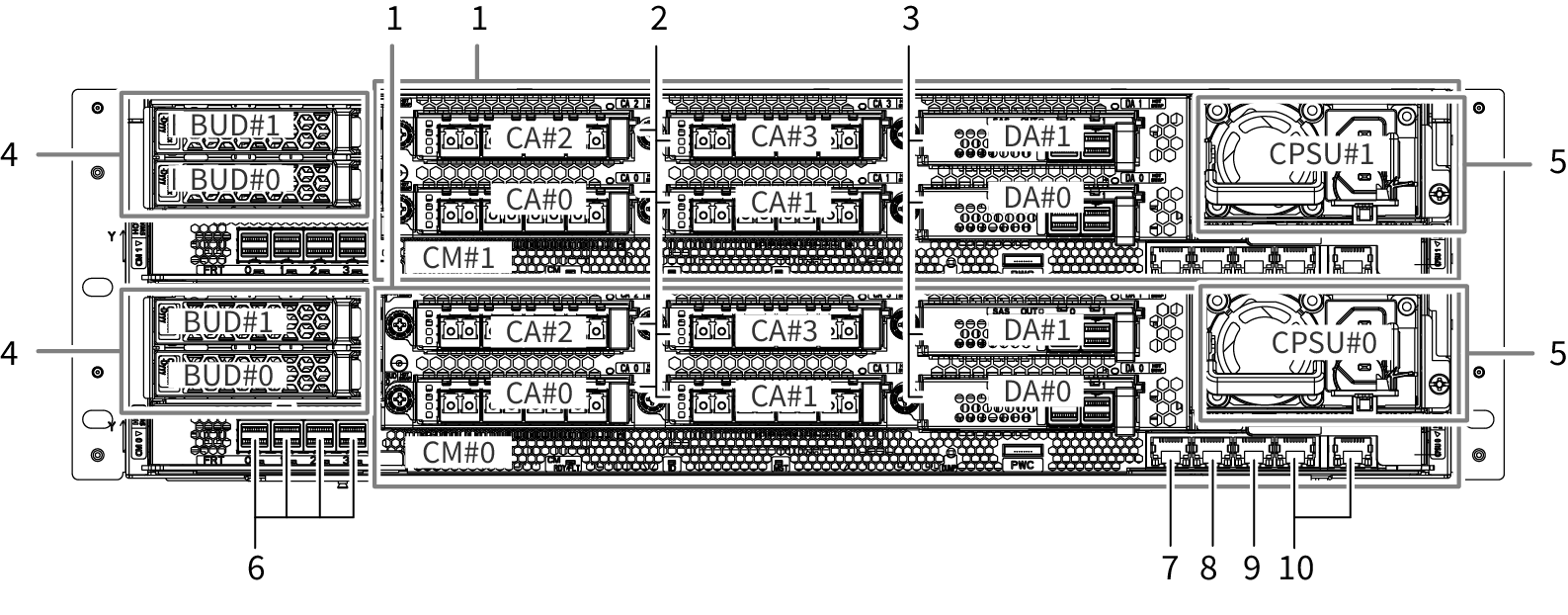

図: コントローラーエンクロージャ背面（ETERNUS DX900 S6, ETERNUS DX8900 S6）

  1. コントローラー（CM#0, CM#1）

    （コントローラー参照）

  2. ホストインターフェース（CA#0, CA#1, CA#2, CA#3）

    （ホストインターフェース参照）

  3. ドライブアダプター（DA#0, DA#1）

    （ドライブアダプター参照）

  4. BUD（BUD#0, BUD#1）

    （BUD参照）

  5. 電源ユニット（CPSU#0, CPSU#1）

    （電源ユニット参照）

  6. FRTポート（FRT#0, FRT#1, FRT#2, FRT#3）

    （FRTポート参照）

  7. FST（LAN）ポート

    保守員専用ポートです。お客様は使用しないでください。

    （MNTポート／RMTポート／FSTポート参照）

  8. RMT（LAN）ポート

    （MNTポート／RMTポート／FSTポート参照）

  9. MNT（LAN）ポート

    （MNTポート／RMTポート／FSTポート参照）

  10. SVCポート（SVC#0, SVC#1）

    （SVCポート参照）
