Front End Router（FRT）

コントローラー間を接続するルートスイッチです。

備考

ETERNUS DX900 S6およびETERNUS DX8900 S6（4コントローラーエンクロージャ以下）の場合は、フロントエンドエンクロージャ内に4台搭載し、最大8のコントローラーに接続します。

ETERNUS DX8900 S6（5コントローラーエンクロージャ以上）の場合は、フロントエンドエンクロージャ内に4台搭載し、最大16のコントローラーに接続します。

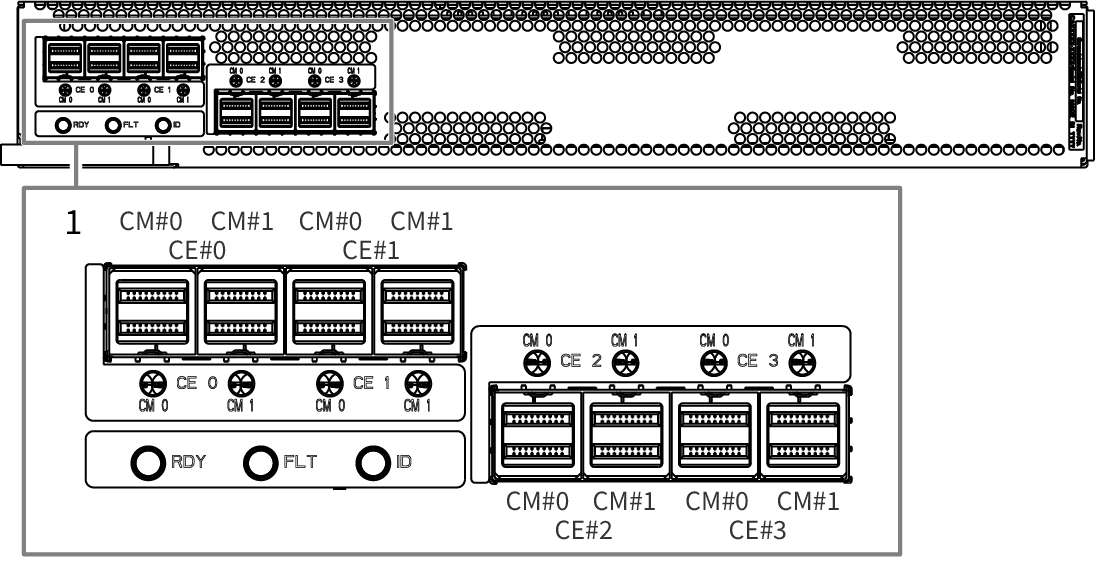

図: Front End Router（ETERNUS DX900 S6、ETERNUS DX8900 S6（4コントローラーエンクロージャ以下））

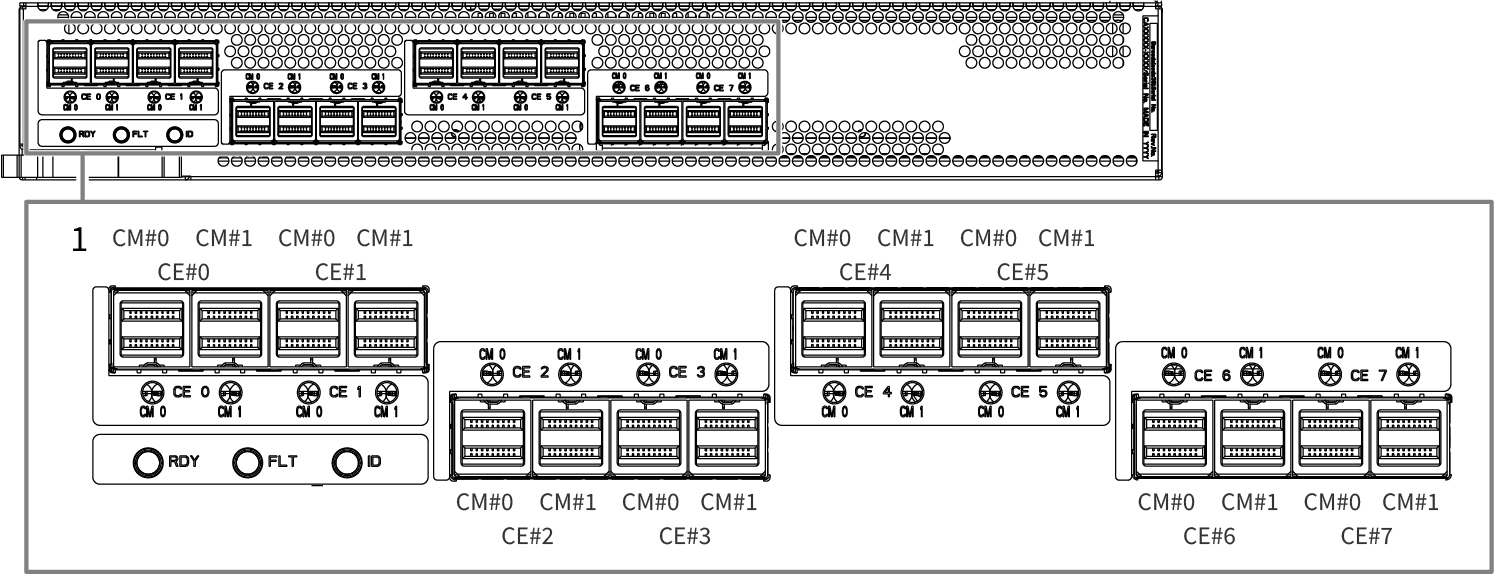

図: Front End Router（ETERNUS DX8900 S6（5コントローラーエンクロージャ以上））

  1. CMポート（CM#0, CM#1）

    FRTとCMを接続するためのポートです。
