ETERNUS DX600 S6

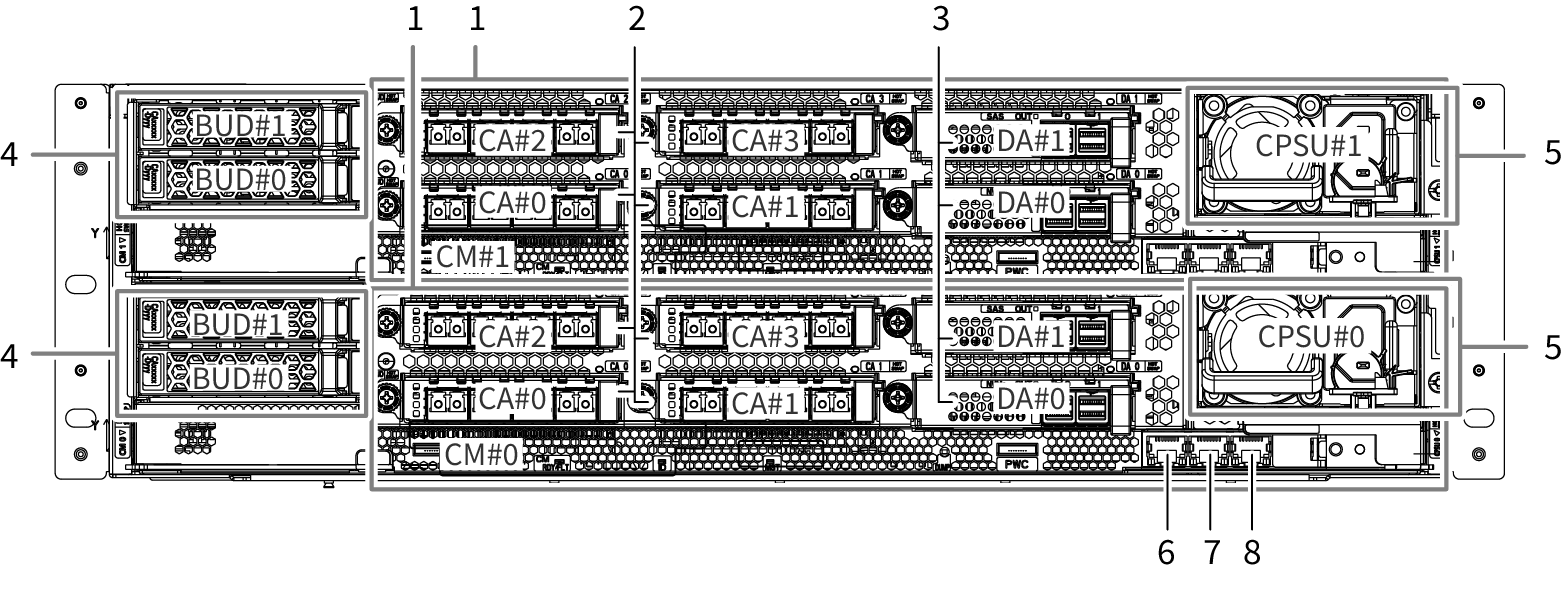

図: コントローラーエンクロージャ背面（ETERNUS DX600 S6）

  1. コントローラー（CM#0, CM#1）

    （コントローラー参照）

  2. ホストインターフェース（CA#0, CA#1, CA#2, CA#3）

    （ホストインターフェース参照）

  3. ドライブアダプター（DA#0, DA#1）

    （ドライブアダプター参照）

  4. BUD（BUD#0, BUD#1）

    （BUD参照）

  5. 電源ユニット（CPSU#0, CPSU#1）

    （電源ユニット参照）

  6. FST（LAN）ポート

    保守員専用ポートです。お客様は使用しないでください。

  7. RMT（LAN）ポート

    LANケーブルを接続するためのポートで、運用管理用のMNTポートとネットワークを分ける場合に使用します（リモート通報機能用など）。RJ-45コネクターを使用

  8. MNT（LAN）ポート

    LANケーブルを接続するためのポートで、運用管理用として使用します。RJ-45コネクターを使用
