Channel Adapter
概要
CA (Channel Adapter)の情報が表示されます。
ユーザー権限
デフォルトロールにおける実行可否
| デフォルトロール | 実行可否 |
|---|---|
| Monitor | |
| Admin | |
| StorageAdmin | |
| AccountAdmin | |
| SecurityAdmin | |
| Maintainer |
権限とロールについては、「役割および権限」を参照してください。
表示内容

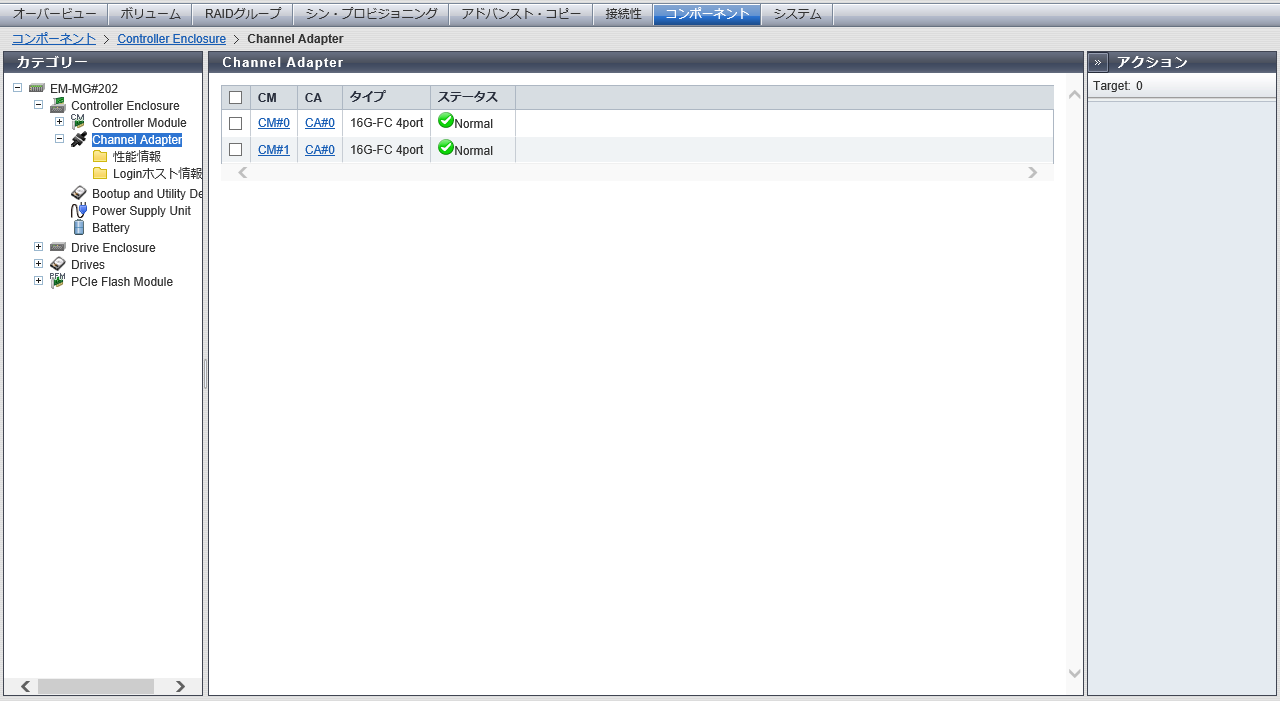

CAの情報が一覧表示されます。
CA一覧
| 項目 | 説明 |
|---|---|
Enclosure |
CE (Controller Enclosure) 番号が表示されます。 クリックすると、[ CE詳細 ] 画面 が表示されます。 本項目は、ETERNUS DX900 S5またはETERNUS DX8900 S4の場合に表示されます。 CE#x x：CE番号 |
CM |
CM (Controller Module) 番号が表示されます。 クリックすると、[ CM詳細 ] 画面 が表示されます。 CM#x x：CM番号 |
CA |
CA番号が表示されます。 クリックすると、[ CA詳細 ] 画面 が表示されます。 CA#x x：CA番号 |
タイプ |
CAの種別が表示されます。 備考
|
ステータス |
CAのステータスが表示されます。 詳細は、「部品のステータス」を参照してください。 |
[ CA詳細 ] 画面
CAの詳細が表示されます。
[ 概要 ] タブ
CE#x CM#y CA#z インフォメーション（ETERNUS DX900 S5またはETERNUS DX8900 S4の場合）CM#y CA#z インフォメーション（そのほかのモデルの場合）
| 項目 | 説明 |
|---|---|
位置 |
CAの搭載位置が表示されます。 ETERNUS DX900 S5またはETERNUS DX8900 S4の場合 CE#x CM#y CA#z そのほかのモデルの場合 CM#y CA#z x：CE番号 y：CM番号 z：CA番号 |
CAタイプ |
CAの種別が表示されます。 備考
|
ステータス |
CAのステータスが表示されます。 詳細は、「部品のステータス」を参照してください。 |
ステータスコード |
CAのステータスコードが表示されます。 |
部品番号 |
CAの部品番号が表示されます。 採取できなかった場合、「-」（ハイフン）が表示されます。 |
シリアルナンバー |
CAの製造番号が表示されます。 採取できなかった場合、「-」（ハイフン）が表示されます。 |
ハードウェア版数 |
CAのハードウェア版数が表示されます。 採取できなかった場合、「-」（ハイフン）が表示されます。 |
Chip#n ステータス |
Chip#0またはChip#1のステータスが表示されます。 詳細は、「部品のステータス」を参照してください。 |
Chip#n ステータスコード |
Chip#0またはChip#1のステータスコードが表示されます。 |
Chip#n 要因コード |
Chip#0またはChip#1のエラーコードが表示されます。 |
Chip#n 稼働EC |
「-」（ハイフン）が表示されます。 |
Chip#n 次回起動EC |
「-」（ハイフン）が表示されます。 |
CE#x CM#y CA#z ポートインフォメーション（ETERNUS DX900 S5またはETERNUS DX8900 S4の場合）CM#y CA#z ポートインフォメーション（そのほかのモデルの場合）
すべてのポートの詳細情報が表示されます。表示内容は、FCポート、iSCSIポート、SASポート、NASポート を参照してください。
[ 内部部品 ] タブ
CE#x CM#y CA#z 内部部品インフォメーション（ETERNUS DX900 S5またはETERNUS DX8900 S4の場合）CM#y CA#z 内部部品インフォメーション（そのほかのモデルの場合）
| 項目 | 説明 |
|---|---|
ポート |
CAポート番号が表示されます。 クリックすると、[ Port詳細 ] 画面 が表示されます。 ETERNUS DX900 S5またはETERNUS DX8900 S4の場合 CE#x CM#y CA#z Port#w そのほかのモデルの場合 CM#y CA#z Port#w x：CE番号 y：CM番号 z：CA番号 w：Port番号 |
ステータス |
CAポートのステータスが表示されます。 詳細は、「部品のステータス」を参照してください。 |
エラーコード |
CAポートのエラーコードが表示されます。 |
[ ビュー ] タブ
CE#x CM#y CA#z 背面図（ETERNUS DX900 S5またはETERNUS DX8900 S4の場合）CM#y CA#z 背面図（そのほかのモデルの場合）
| 項目 | 説明 |
|---|---|
（装置イメージ） |
装置に搭載されているCEの背面図が表示されます。 CA以外の部分は、薄い色で表示されます。 |
[ Port詳細 ] 画面
ポートの詳細が表示されます。FCポート、iSCSIポート、SASポート、NASポート で表示内容が異なります。
FCポート
FCポートの詳細情報が表示されます。
[ 概要 ] タブ
CE#x CM#y CA#z Port#w インフォメーション（ETERNUS DX900 S5またはETERNUS DX8900 S4の場合）CM#y CA#z Port#w インフォメーション（そのほかのモデルの場合）
| 項目 | 説明 |
|---|---|
位置 |
ポートの搭載位置が表示されます。 ETERNUS DX900 S5またはETERNUS DX8900 S4の場合 CE#x CM#y CA#z Port#w そのほかのモデルの場合 CM#y CA#z Port#w x：CE番号 y：CM番号 z：CA番号 w：Port番号 |
ポートモード |
ポートモードが表示されます。 CA RA CA/RA Initiator |
ステータス |
ポートのステータスが表示されます。 詳細は、「部品のステータス」を参照してください。 |
ステータスコード |
ポートのステータスコードが表示されます。 |
エラーコード |
ポートのエラーコードが表示されます。 |
タイプ |
ポートのタイプが表示されます。 8G FC 16G FC 32G FC |
接続形態 |
ポートの接続形態が表示されます。
|
Loop ID |
ポートの接続形態が「FC-AL（0x00 ～ 0x7D）」の場合、Loop IDが表示されます。 Loop IDの設定方法が手動の場合、割り当てられるIDが16進数で表示されます。 Loop IDの設定方法が自動の場合、「昇順」または「降順」が表示されます。 ポートの接続形態が「Fabric」の場合、「-」（ハイフン）が表示されます。 |
クラス |
ポートのサービスクラスが表示されます。 |
転送速度 |
ポートの転送速度が表示されます。 「ステータス」が「Unknown」の場合、「-」（ハイフン）が表示されます。 Auto-negotiation 4 Gbit/s 8 Gbit/s 16 Gbit/s 32 Gbit/s |
リンク状態 |
ポートのリンク状態が表示されます。 「ステータス」が「Unknown」の場合、「-」（ハイフン）が表示されます。 Link Down 4 Gbit/s Link Up 8 Gbit/s Link Up 16 Gbit/s Link Up 32 Gbit/s Link Up |
WWN |
ポートのWWNが表示されます。 本項目は、ポートモードが「CA」、「RA」または「CA/RA」の場合に表示されます。 ポートモードが「Initiator」の場合、画面ごとに表示状態が異なります。[ CA詳細 ] 画面のCM#x CA#y ポートインフォメーションでは、「-」（ハイフン）が表示されます。[ Port詳細 ] 画面では、本項目は表示されません。 |
WWN（ポートネーム） |
ポートのWWPNが表示されます。 本項目、ポートモードが「Initiator」の場合に表示されます。 そのほかのポートモードの場合、画面ごとに表示状態が異なります。[ CA詳細 ] 画面のCM#x CA#y ポートインフォメーションでは、「-」（ハイフン）が表示されます。[ Port詳細 ] 画面では、本項目は表示されません。 |
WWN（ノードネーム） |
ポートのWWNNが表示されます。 本項目は、ポートモードが「Initiator」の場合に表示されます。 そのほかのポートモードの場合、画面ごとに表示状態が異なります。[ CA詳細 ] 画面のCM#x CA#y ポートインフォメーションでは、「-」（ハイフン）が表示されます。[ Port詳細 ] 画面では、本項目は表示されません。 |
アフィニティモード |
ポートのアフィニティモードが表示されます。 ON OFF |
TFO 転送モード |
ポートでTFO 転送モードが有効か、無効かが表示されます。 ポートモードが「CA」または「Initiator」の場合、「-」（ハイフン）が表示されます。 本項目は、Storage Cluster機能が「有効」の場合だけ表示されます。 |
TFO WWNモード |
ポートがStorage Cluster機能で使用中であり、かつWWNが変更されている場合は「カスタム」が、変更されていない場合は「デフォルト」が表示されます。 ポートモードが「RA」、「CA/RA」、または「Initiator」の場合、「-」（ハイフン）が表示されます。 本項目は、Storage Cluster機能が「有効」の場合だけ表示されます。 |
TFO ポート |
ポートがStorage Cluster機能で使用されている場合は「使用中」が、使用されていない場合は「未使用」が表示されます。 本項目は、Storage Cluster機能が「有効」の場合だけ表示されます。 |
FCフレームサイズ |
ポートのフレームサイズが表示されます。 512 bytes 1024 bytes 2048 bytes |
部品番号 |
ポートの部品番号が表示されます。 採取できなかった場合、「-」（ハイフン）が表示されます。 |
シリアルナンバー |
ポートの製造番号が表示されます。 採取できなかった場合、「-」（ハイフン）が表示されます。 |
ハードウェア版数 |
ポートのハードウェア版数が表示されます。 採取できなかった場合、「-」（ハイフン）が表示されます。 |
SFPタイプ |
ポートのSFPタイプが表示されます。SFPが搭載されていない場合、「Unmount」が表示されます。 16G SFP+(SMF)：16G LongWave 16G SFP+(MMF)：16G SFP+ 32G SFP+(MMF)：32G SFP+ Unknown：上記以外のSFP |
温度 |
ポートに実装されているSFPの温度（現在値）が表示されます。情報を取得できない場合、「-」（ハイフン）が表示されます。 本項目は、[ CA詳細 ] 画面のCM#x CA#y ポートインフォメーションに表示されます。[ Port詳細 ] 画面では、「センサーインフォメーション」が表示されます。 x：-128.00 ～ 128.00 y：-198.40 ～ 262.40 C：摂氏温度 F：華氏温度 |
電圧 |
ポートに実装されているSFPの電圧（現在値）（0.00 ～ 6.55）が表示されます。情報を取得できない場合、「-」（ハイフン）が表示されます。 本項目は、[ CA詳細 ] 画面のCM#x CA#y ポートインフォメーションに表示されます。[ Port詳細 ] 画面では、「センサーインフォメーション」が表示されます。 |
電流 |
ポートに実装されているSFPの電流（現在値）（0.00 ～ 131.00）が表示されます。情報を取得できない場合、「-」（ハイフン）が表示されます。 本項目は、[ CA詳細 ] 画面のCM#x CA#y ポートインフォメーションに表示されます。[ Port詳細 ] 画面では、「センサーインフォメーション」が表示されます。 |
送信側電力 |
ポートに実装されているSFPの送信側電力（現在値）（0.00 ～ 6.55）が表示されます。情報を取得できない場合、「-」（ハイフン）が表示されます。 本項目は、[ CA詳細 ] 画面のCM#x CA#y ポートインフォメーションに表示されます。[ Port詳細 ] 画面では、「センサーインフォメーション」が表示されます。 |
受信側電力 |
ポートに実装されているSFPの受信側電力（現在値）（0.00 ～ 6.55）が表示されます。情報を取得できない場合、「-」（ハイフン）が表示されます。 本項目は、[ CA詳細 ] 画面のCM#x CA#y ポートインフォメーションに表示されます。[ Port詳細 ] 画面では、「センサーインフォメーション」が表示されます。 |
センサーインフォメーション
センサーインフォメーションでは、温度、電圧、電流、送信側電力、および受信側電力の現在値と閾値 (Low / High) が表示されます。
対象は、情報採取可能なSFPを実装したタイプが「FC」、「10G iSCSI」、および「10G NAS」のCAです。
Warning閾値 (Low) より低く、Alarm閾値 (Low) より高い場合、SFPは Warning状態です。
Warning閾値 (High)より高く、Alarm閾値 (High) より低い場合、SFPは Warning状態です。
Alarm閾値 (Low) より低い場合、またはAlarm閾値 (High) より高い場合、SFPは Alarm状態です。
| 項目 | 説明 | ||
|---|---|---|---|
温度 |
現在値 |
ポートに実装されているSFPの温度（現在値）が表示されます。 情報を取得できない場合、「-」（ハイフン）が表示されます。 x：-128.00 ～ 128.00 y：-198.40 ～ 262.40 C：摂氏温度 F：華氏温度 |
|
Warning |
Low |
ポートに実装されているSFPの温度Warning閾値 (Low / High) が表示されます。 情報を取得できない場合、「-」（ハイフン）が表示されます。 x：-128.00 ～ 128.00 y：-198.40 ～ 262.40 C：摂氏温度 F：華氏温度 |
|
High |
|||
Alarm |
Low |
ポートに実装されているSFPの温度Alarm閾値 (Low / High) が表示されます。 情報を取得できない場合、「-」（ハイフン）が表示されます。 x：-128.00 ～ 128.00 y：-198.40 ～ 262.40 C：摂氏温度 F：華氏温度 |
|
High |
|||
電圧 |
現在値 |
ポートに実装されているSFPの電圧（現在値）(0.00 ～ 6.55V) が表示されます。 情報を取得できない場合、「-」（ハイフン）が表示されます。 |
|
Warning |
Low |
ポートに実装されているSFPの電圧Warning閾値 (0.00 ～ 6.55V) が表示されます。 情報を取得できない場合、「-」（ハイフン）が表示されます。 |
|
High |
|||
Alarm |
Low |
ポートに実装されているSFPの電圧Alarm閾値 (0.00 ～ 6.55V) が表示されます。 情報を取得できない場合、「-」（ハイフン）が表示されます。 |
|
High |
|||
電流 |
現在値 |
ポートに実装されているSFPの電流（現在値）(0.00 ～ 131.00mA) が表示されます。 情報を取得できない場合、「-」（ハイフン）が表示されます。 |
|
Warning |
Low |
ポートに実装されているSFPの電流Warning閾値 (0.00 ～ 131.00mA) が表示されます。 情報を取得できない場合、「-」（ハイフン）が表示されます。 |
|
High |
|||
Alarm |
Low |
ポートに実装されているSFPの電流Alarm閾値 (0.00 ～ 131.00mA) が表示されます。 情報を取得できない場合、「-」（ハイフン）が表示されます。 |
|
High |
|||
送信側電力 |
現在値 |
ポートに実装されているSFPの送信側電力（現在値）(0.00 ～ 6.55mW) が表示されます。 情報を取得できない場合、「-」（ハイフン）が表示されます。 |
|
Warning |
Low |
ポートに実装されているSFPの送信側電力Warning閾値 (0.00 ～ 6.55mW) が表示されます。 情報を取得できない場合、「-」（ハイフン）が表示されます。 |
|
High |
|||
Alarm |
Low |
ポートに実装されているSFPの送信側電力Alarm閾値 (0.00 ～ 6.55mW) が表示されます。 情報を取得できない場合、「-」（ハイフン）が表示されます。 |
|
High |
|||
受信側電力 |
現在値 |
ポートに実装されているSFPの受信側電力（現在値）(0.00 ～ 6.55mW) が表示されます。 情報を取得できない場合、「-」（ハイフン）が表示されます。 |
|
Warning |
Low |
ポートに実装されているSFPの受信側電力Warning閾値 (0.00 ～ 6.55mW) が表示されます。 情報を取得できない場合、「-」（ハイフン）が表示されます。 |
|
High |
|||
Alarm |
Low |
ポートに実装されているSFPの受信側電力Alarm閾値 (0.00 ～ 6.55mW) が表示されます。 情報を取得できない場合、「-」（ハイフン）が表示されます。 |
|
High |
|||
iSCSIポート
iSCSIポートの詳細情報が表示されます。
[ 概要 ] タブ
CE#x CM#y CA#z Port#w インフォメーション（ETERNUS DX900 S5またはETERNUS DX8900 S4の場合）CM#y CA#z Port#w インフォメーション（そのほかのモデルの場合）
| 項目 | 説明 |
|---|---|
位置 |
ポートの搭載位置が表示されます。 ETERNUS DX900 S5またはETERNUS DX8900 S4の場合 CE#x CM#y CA#z Port#w そのほかのモデルの場合 CM#y CA#z Port#w x：CE番号 y：CM番号 z：CA番号 w：Port番号 |
ポートモード |
ポートモードが表示されます。 CA RA CA/RA |
ステータス |
ポートのステータスが表示されます。 詳細は、「部品のステータス」を参照してください。 |
ステータスコード |
ポートのステータスコードが表示されます。 |
エラーコード |
ポートのエラーコードが表示されます。 |
タイプ |
ポートのタイプが表示されます。 1G iSCSI 10G iSCSI 10G Base-T iSCSI iSCSI RA（旧機種接続用） |
マルチプルVLAN |
ポートのマルチプルVLANが有効か、無効かが表示されます。 ポートモードが「RA」の場合、「-」（ハイフン）が表示されます。 |
IPアドレス数 |
ポートに設定されているIPアドレス数（1 ～ 16）が表示されます。IPアドレス数は、基本となる1つのIPアドレスとマルチプルVLANで設定された最大15アドレスの合算です。 ポートモードが「RA」の場合、またはマルチプルVLANが「無効」の場合、「1」が表示されます。 |
転送速度 |
ポートの転送速度が表示されます。 「ステータス」が「Unknown」の場合、「-」（ハイフン）が表示されます。 Auto-negotiation 100 Mbit/s 1 Gbit/s 10 Gbit/s |
リンク状態 |
ポートのリンク状態が表示されます。 「ステータス」が「Unknown」の場合、「-」（ハイフン）が表示されます。 Link Down 100 Mbit/s Link Up 1 Gbit/s Link Up 10 Gbit/s Link Up |
iSCSI Name |
iSCSI Nameが表示されます。 |
iSCSI Alias Name |
iSCSIのエイリアスネームが表示されます。 |
iSCSI IPアドレス |
iSCSIのIPv4アドレスが表示されます。 未設定の場合、「-」（ハイフン）が表示されます。 IPv4アドレス xxx.xxx.xxx.xxx xxx：0 ～ 255（10進数） |
iSCSIサブネットマスク |
iSCSIのサブネットマスクが表示されます。 未設定の場合、「-」（ハイフン）が表示されます。 |
iSCSIゲートウェイ |
iSCSIのゲートウェイ IPv4アドレスが表示されます。 未設定の場合、「-」（ハイフン）が表示されます。 IPv4アドレス xxx.xxx.xxx.xxx xxx：0 ～ 255（10進数） |
iSCSI IPv6リンクローカルアドレス |
iSCSIのIPv6リンクローカルアドレスが表示されます。 IPv6アドレスは省略表記になります。未設定の場合、「-」（ハイフン）が表示されます。 詳細は、「IPv6のアドレス表記」を参照してください。 |
iSCSI IPv6コネクトIPアドレス |
iSCSIのIPv6コネクトIPアドレスが表示されます。 IPv6アドレスは省略表記になります。未設定の場合、「-」（ハイフン）が表示されます。 詳細は、「IPv6のアドレス表記」を参照してください。 |
iSCSI IPv6ゲートウェイ |
対象ポートのゲートウェイIPv6アドレスが表示されます。 IPv6アドレスは省略表記になります。未設定の場合、「-」（ハイフン）が表示されます。 詳細は、「IPv6のアドレス表記」を参照してください。 |
VLAN ID |
ポートのVLAN ID（0 ～ 4095）が表示されます。 VLAN IDが未設定の場合は、「-」（ハイフン）が表示されます。 |
アフィニティモード |
ポートのアフィニティモードが表示されます。 ON OFF |
TFO 転送モード |
ポートでTFO 転送モードが有効か、無効かが表示されます。 ポートモードが「CA」の場合、「-」（ハイフン）が表示されます。 本項目は、Storage Cluster機能が「有効」の場合だけ表示されます。 |
TFO ポート |
ポートがStorage Cluster機能で使用されている場合は「使用中」が、使用されていない場合は「未使用」が表示されます。 本項目は、Storage Cluster機能が「有効」の場合だけ表示されます。 |
Bandwidth Limit |
iSCSIの帯域制限（10 ～ 400 Mbit/s）が表示されます。 タイプが「1G iSCSI」、「10G iSCSI」、または「10G Base-T iSCSI」の場合、「-」（ハイフン）が表示されます。 |
MTU Size |
iSCSIのMTUサイズが表示されます。 ポートモードが「CA」の場合、「-」（ハイフン）が表示されます。 タイプが「1G iSCSI」または「10G iSCSI」の場合 576 ～ 9000 タイプが「iSCSI RA」の場合 1000 1050 1100 1150 1200 1250 1300 1350 1400 1438 |
CHAP |
CHAP認証の状態が表示されます。 ポートモードが「CA/RA」の場合 x / y x：CAポートのCHAP認証の状態 y：RAポートのCHAP認証の状態 |
MAC Address |
ポートのMACアドレスが表示されます。 |
部品番号 |
ポートの部品番号が表示されます。 採取できなかった場合、「-」（ハイフン）が表示されます。 |
シリアルナンバー |
ポートの製造番号が表示されます。 採取できなかった場合、「-」（ハイフン）が表示されます。 |
ハードウェア版数 |
ポートのハードウェア版数が表示されます。 採取できなかった場合、「-」（ハイフン）が表示されます。 |
SFPタイプ |
タイプが「10G iSCSI」の場合、ポートのSFPタイプが表示されます。SFPが搭載されていない場合、「Unmount」が表示されます。 そのほかのタイプの場合、画面ごとに表示状態が異なります。[ CA詳細 ] 画面のCM#x CA#y ポートインフォメーションでは、「-」（ハイフン）が表示されます。[ Port詳細 ] 画面では、本項目は表示されません。 SFP+ SFP+ Copper Unknown Unmount |
温度 |
タイプが「10G iSCSI」の場合、ポートに実装されているSFPの温度（現在値）が表示されます。情報を取得できない場合、「-」（ハイフン）が表示されます。 本項目は、[ CA詳細 ] 画面のCM#x CA#y ポートインフォメーションに表示されます。[ Port詳細 ] 画面では、「センサーインフォメーション」が表示されます。 x：-128.00 ～ 128.00 y：-198.40 ～ 262.40 C：摂氏温度 F：華氏温度 |
電圧 |
タイプが「10G iSCSI」の場合、ポートに実装されているSFPの電圧（現在値）（0.00 ～ 6.55V）が表示されます。情報を取得できない場合、「-」（ハイフン）が表示されます。 本項目は、[ CA詳細 ] 画面のCM#x CA#y ポートインフォメーションに表示されます。[ Port詳細 ] 画面では、「センサーインフォメーション」が表示されます。 |
電流 |
タイプが「10G iSCSI」の場合、ポートに実装されているSFPの電流（現在値）（0.00 ～ 131.00mA）が表示されます。情報を取得できない場合、「-」（ハイフン）が表示されます。 本項目は、[ CA詳細 ] 画面のCM#x CA#y ポートインフォメーションに表示されます。[ Port詳細 ] 画面では、「センサーインフォメーション」が表示されます。 |
送信側電力 |
タイプが「10G iSCSI」の場合、ポートに実装されているSFPの送信側電力（現在値）（0.00 ～ 6.55mW）が表示されます。情報を取得できない場合、「-」（ハイフン）が表示されます。 本項目は、[ CA詳細 ] 画面のCM#x CA#y ポートインフォメーションに表示されます。[ Port詳細 ] 画面では、「センサーインフォメーション」が表示されます。 |
受信側電力 |
タイプが「10G iSCSI」の場合、ポートに実装されているSFPの受信側電力（現在値）（0.00 ～ 6.55mW）が表示されます。情報を取得できない場合、「-」（ハイフン）が表示されます。 本項目は、[ CA詳細 ] 画面のCM#x CA#y ポートインフォメーションに表示されます。[ Port詳細 ] 画面では、「センサーインフォメーション」が表示されます。 |
追加IPアドレス情報 #x (x：1 ～ 15)
マルチプルVLANが「有効」の場合、ポートに設定された最大15個のIPアドレス情報が表示されます。
| 項目 | 説明 |
|---|---|
VLAN ID |
iSCSIポートのVLAN ID（0 ～ 4095）が表示されます。 未設定の場合、「-」（ハイフン）が表示されます。 |
iSCSI IPアドレス |
iSCSIポートのIPv4アドレスが表示されます。 未設定の場合、「-」（ハイフン）が表示されます。 IPv4アドレス xxx.xxx.xxx.xxx xxx：0 ～ 255（10進数） |
iSCSIサブネットマスク |
iSCSIポートのサブネットマスクが表示されます。 未設定の場合、「-」（ハイフン）が表示されます。 |
iSCSIゲートウェイ |
iSCSIポートのゲートウェイ IPv4アドレスが表示されます。 未設定の場合、「-」（ハイフン）が表示されます。 IPv4アドレス xxx.xxx.xxx.xxx xxx：0 ～ 255（10進数） |
iSCSI IPv6リンクローカルアドレス |
iSCSIポートのIPv6リンクローカルアドレスが表示されます。 IPv6アドレスは省略表記になります。未設定の場合、「-」（ハイフン）が表示されます。 詳細は、「IPv6のアドレス表記」を参照してください。 |
iSCSI IPv6コネクトIPアドレス |
iSCSIポートのIPv6コネクトIPアドレスが表示されます。 IPv6アドレスは省略表記になります。未設定の場合、「-」（ハイフン）が表示されます。 詳細は、「IPv6のアドレス表記」を参照してください。 |
iSCSI IPv6ゲートウェイ |
iSCSIポートのゲートウェイIPv6アドレスが表示されます。 IPv6アドレスは省略表記になります。未設定の場合、「-」（ハイフン）が表示されます。 詳細は、「IPv6のアドレス表記」を参照してください。 |
SASポート
SASポートの詳細情報が表示されます。
[ 概要 ] タブ
CM#x CA#y Port#z インフォメーション
| 項目 | 説明 |
|---|---|
位置 |
ポートの搭載位置が表示されます。 CM#x CA#y Port#z x：CM番号 y：CA番号 z：Port番号 |
ステータス |
ポートのステータスが表示されます。 詳細は、「部品のステータス」を参照してください。 |
ステータスコード |
ポートのステータスコードが表示されます。 |
エラーコード |
ポートのエラーコードが表示されます。 |
タイプ |
ポートのタイプが表示されます。 6G SAS 12G SAS |
転送速度 |
ポートの転送速度が表示されます。 「ステータス」が「Unknown」の場合、「-」（ハイフン）が表示されます。 Auto-negotiation 1.5 Gbit/s 3 Gbit/s 6 Gbit/s 12 Gbit/s 「-」（ハイフン） |
リンク状態 |
Phyごとのリンク状態が表示されます。 「ステータス」が「Unknown」の場合、「-」（ハイフン）が表示されます。 Phy#0 ～ 3:x 「x」には以下のいずれかが表示されます Link Down 1.5 Gbit/s Link Up 3 Gbit/s Link Up 6 Gbit/s Link Up 12 Gbit/s Link Up 「-」（ハイフン） |
SAS Address |
SAS Addressが表示されます。 未設定の場合、「-」（ハイフン）が表示されます。 |
アフィニティモード |
ポートのアフィニティモードが表示されます。 ON OFF |
部品番号 |
ポートの部品番号が表示されます。 採取できなかった場合、「-」（ハイフン）が表示されます。 |
シリアルナンバー |
ポートの製造番号が表示されます。 採取できなかった場合、「-」（ハイフン）が表示されます。 |
ハードウェア版数 |
ポートのハードウェア版数が表示されます。 採取できなかった場合、「-」（ハイフン）が表示されます。 |
SFPタイプ |
ポートのSFPタイプが表示されます。 SFPが搭載されていない場合、「Unmount」が表示されます。 12G SFP Unmount Unknown |
NASポート
NASポートの詳細情報が表示されます。
[ 概要 ] タブ
CM#x CA#y Port#z インフォメーション
| 項目 | 説明 |
|---|---|
位置 |
ポートの搭載位置が表示されます。 CM#x CA#y Port#z x：CM番号 y：CA番号 z：Port番号 |
ポートモード |
ポートモードが表示されます。 CA |
ステータス |
ポートのステータスが表示されます。 詳細は、「部品のステータス」を参照してください。 |
ステータスコード |
ポートのステータスコードが表示されます。 |
エラーコード |
ポートのエラーコードが表示されます。 |
タイプ |
ポートのタイプが表示されます。 10G NAS 1G NAS |
接続形態 |
ポートの接続形態が表示されます。 接続形態が「Active - Active」または「Active - Standby」の場合、冗長化ポートが表示されます。
|
冗長化ポート |
ポートと冗長化を設定しているポートの搭載位置が表示されます。ポート結合単位で冗長化を設定している場合は、関連するすべてのポートが表示されます。 接続形態が「Single」の場合、「-」（ハイフン）が表示されます。 CM#x CA#y Port#z x：CM番号 y：CA番号 z：Port番号 「-」（ハイフン） |
フェイルオーバーステータス |
マルチパスのフェイルオーバー状態が表示されます。 マルチパスを設定していない（接続形態が「Single」の）場合、「-」（ハイフン）が表示されます。
x：CM番号 y：CA番号 z：Port番号 「-」（ハイフン） |
ポート結合モード |
ポート結合時のモードが表示されます。ポートが結合していない場合、「-」（ハイフン）が表示されます。
|
結合マスタポート |
結合ポートを構成するポートの中でマスタポートの位置情報が表示されます。結合ポートを構成していない場合、「-」（ハイフン）が表示されます。 CM#x CA#y Port#z x：CM番号 y：CA番号 z：Port番号 「-」（ハイフン） |
結合ポート |
結合ポートを構成するポートの中でメンバーポートの位置情報がすべて表示されます。結合ポートを構成していない場合、「-」（ハイフン）が表示されます。 CM#x CA#y Port#z x：CM番号 y：CA番号 z：Port番号 「-」（ハイフン） |
VLAN IPアドレス数 |
ポートのVLAN IPアドレスの設定数（0 ～ 160）が表示されます。VLANが設定されていない場合、「0」が表示されます。 |
転送速度 |
ポートの転送速度が表示されます。 「ステータス」が「Unknown」の場合、「-」（ハイフン）が表示されます。 Auto-negotiation 100 Mbit/s 1 Gbit/s 10 Gbit/s 「-」（ハイフン） |
リンク状態 |
ポートのリンク状態が表示されます。 「ステータス」が「Unknown」の場合、「-」（ハイフン）が表示されます。 Link Down 10 Mbit/s Full Duplex Link Up 10 Mbit/s Half Duplex Link Up 100 Mbit/s Full Duplex Link Up 100 Mbit/s Half Duplex Link Up 1 Gbit/s Full Duplex Link Up 1 Gbit/s Half Duplex Link Up 10 Gbit/s Full Duplex Link Up 10 Gbit/s Half Duplex Link Up 「-」（ハイフン） |
IPアドレス |
VLAN ID を持たないIPv4アドレスが表示されます。 未設定の場合、「-」（ハイフン）が表示されます。 IPv4アドレス xxx.xxx.xxx.xxx xxx：0 ～ 255（10進数） 「-」（ハイフン） |
サブネットマスク |
VLAN ID を持たないIPv4サブネットマスクが表示されます。 未設定の場合、「-」（ハイフン）が表示されます。 |
ゲートウェイアドレス |
VLAN ID を持たないゲートウェイのIPv4アドレスが表示されます。 未設定の場合、「-」（ハイフン）が表示されます。 IPv4アドレス xxx.xxx.xxx.xxx xxx：0 ～ 255（10進数） 「-」（ハイフン） |
IPv6リンクローカルアドレス |
VLAN ID を持たないIPv6リンクローカルアドレスが表示されます。 IPv6アドレスは省略表記になります。未設定の場合、「-」（ハイフン）が表示されます。 IPv6アドレス fe80::xxxx:xxxx:xxxx:xxxx xxxx：0 ～ ffff（16進数、「a」～「f」は英小文字） 詳細は、IPv6のアドレス表記を参照してください。 「-」（ハイフン） |
IPv6コネクトIPアドレス |
VLAN ID を持たないIPv6コネクトIPアドレスが表示されます。 IPv6アドレスは省略表記になります。未設定の場合、「-」（ハイフン）が表示されます。 IPv6アドレス xxxx:xxxx:xxxx:xxxx:xxxx:xxxx:xxxx:xxxx xxxx：0 ～ ffff（16進数、「a」～「f」は英小文字） 詳細は、IPv6のアドレス表記を参照してください。 「-」（ハイフン） |
IPv6ゲートウェイアドレス |
VLAN ID を持たないゲートウェイのIPv6アドレスが表示されます。 IPv6アドレスは省略表記になります。未設定の場合、「-」（ハイフン）が表示されます。 IPv6アドレス xxxx:xxxx:xxxx:xxxx:xxxx:xxxx:xxxx:xxxx xxxx：0 ～ ffff（16進数、「a」～「f」は英小文字） 詳細は、IPv6のアドレス表記を参照してください。 「-」（ハイフン） |
MTU Size |
MTUサイズが表示されます。 MTUサイズが「0」の場合、「-」（ハイフン）が表示されます。 576 ～ 9014 「-」（ハイフン） |
MAC Address |
ポートのMACアドレスが表示されます。 |
部品番号 |
ポートの部品番号が表示されます。 採取できなかった場合、「-」（ハイフン）が表示されます。 |
シリアルナンバー |
ポートの製造番号が表示されます。 採取できなかった場合、「-」（ハイフン）が表示されます。 |
ハードウェア版数 |
ポートのハードウェア版数が表示されます。 採取できなかった場合、「-」（ハイフン）が表示されます。 |
SFPタイプ |
タイプが「10G NAS」の場合、ポートに実装されているSFPのタイプが表示されます。SFPが搭載されていない場合、「Unmount」が表示されます。 そのほかのタイプの場合、画面ごとに表示状態が異なります。[ Port詳細 ] 画面では、本項目は表示されません。 SFP+ SFP+ Copper Unknown Unmount |
温度 |
タイプが「10G NAS」の場合、ポートに実装されているSFPの温度（現在値）が表示されます。情報を取得できない場合、「-」（ハイフン）が表示されます。 本項目は、[ CA詳細 ] 画面のCM#x CA#y ポートインフォメーションに表示されます。[ Port詳細 ] 画面では、「センサーインフォメーション」が表示されます。 x C / y F x：-128.00 ～ 128.00 y：-198.40 ～ 262.40 C：摂氏温度 F：華氏温度 「-」（ハイフン） |
電圧 |
タイプが「10G NAS」の場合、ポートに実装されているSFPの電圧（現在値）(0.00 ～ 6.55V)が表示されます。情報を取得できない場合、「-」（ハイフン）が表示されます。 本項目は、[ CA詳細 ] 画面のCM#x CA#y ポートインフォメーションに表示されます。[ Port詳細 ] 画面では、「センサーインフォメーション」が表示されます。 |
電流 |
タイプが「10G NAS」の場合、ポートに実装されているSFPの電流（現在値）（0.00 ～ 131.00mA）が表示されます。情報を取得できない場合、「-」（ハイフン）が表示されます。 本項目は、[ CA詳細 ] 画面のCM#x CA#y ポートインフォメーションに表示されます。[ Port詳細 ] 画面では、「センサーインフォメーション」が表示されます。 |
送信側電力 |
タイプが「10G NAS」の場合、ポートに実装されているSFPの送信側電力（現在値）（0.00 ～ 6.55mW）が表示されます。情報を取得できない場合、「-」（ハイフン）が表示されます。 本項目は、[ CA詳細 ] 画面のCM#x CA#y ポートインフォメーションに表示されます。[ Port詳細 ] 画面では、「センサーインフォメーション」が表示されます。 |
受信側電力 |
タイプが「10G NAS」の場合、ポートに実装されているSFPの受信側電力（現在値）（0.00 ～ 6.55mW）が表示されます。情報を取得できない場合、「-」（ハイフン）が表示されます。 本項目は、[ CA詳細 ] 画面のCM#x CA#y ポートインフォメーションに表示されます。[ Port詳細 ] 画面では、「センサーインフォメーション」が表示されます。 |
追加VLAN IPアドレス情報
| 項目 | 説明 |
|---|---|
VLAN ID |
NASポートのVLAN ID（1 ～ 4094）が表示されます。 以降の項目は、VLANの設定数分表示されます。 |
IPアドレス |
NASポートのIPv4アドレスが表示されます。 未設定の場合、「-」（ハイフン）が表示されます。 IPv4アドレス xxx.xxx.xxx.xxx xxx：0 ～ 255（10進数） 「-」（ハイフン） |
サブネットマスク |
NASポートのサブネットマスクが表示されます。 未設定の場合、「-」（ハイフン）が表示されます。 |
ゲートウェイアドレス |
NASポートのゲートウェイ IPv4アドレスが表示されます。 未設定の場合、「-」（ハイフン）が表示されます。 IPv4アドレス xxx.xxx.xxx.xxx xxx：0 ～ 255（10進数） 「-」（ハイフン） |
IPv6リンクローカルアドレス |
NASポートのIPv6リンクローカルアドレスが表示されます。 IPv6アドレスは省略表記になります。未設定の場合、「-」（ハイフン）が表示されます。 IPv6アドレス fe80::xxxx:xxxx:xxxx:xxxx xxxx：0 ～ ffff（16進数、「a」～「f」は英小文字） 詳細は、IPv6のアドレス表記を参照してください。 「-」（ハイフン） |
IPv6コネクトIPアドレス |
NASポートのIPv6コネクトIPアドレスが表示されます。 IPv6アドレスは省略表記になります。未設定の場合、「-」（ハイフン）が表示されます。 IPv6アドレス xxxx:xxxx:xxxx:xxxx:xxxx:xxxx:xxxx:xxxx xxxx：0 ～ ffff（16進数、「a」～「f」は英小文字） 詳細は、IPv6のアドレス表記を参照してください。 「-」（ハイフン） |
IPv6ゲートウェイアドレス |
NASポートのゲートウェイIPv6アドレスが表示されます。 IPv6アドレスは省略表記になります。未設定の場合、「-」（ハイフン）が表示されます。 IPv6アドレス xxxx:xxxx:xxxx:xxxx:xxxx:xxxx:xxxx:xxxx xxxx：0 ～ ffff（16進数、「a」～「f」は英小文字） 詳細は、IPv6のアドレス表記を参照してください。 「-」（ハイフン） |
