Fan Expander Module
概要
Fan Expander Module (FEM)の情報が表示されます。
ユーザー権限
デフォルトロールにおける実行可否
| デフォルトロール | 実行可否 |
|---|---|
| Monitor | |
| Admin | |
| StorageAdmin | |
| AccountAdmin | |
| SecurityAdmin | |
| Maintainer |
権限とロールについては、「役割および権限」を参照してください。
表示内容
FEMの情報が表示されます。

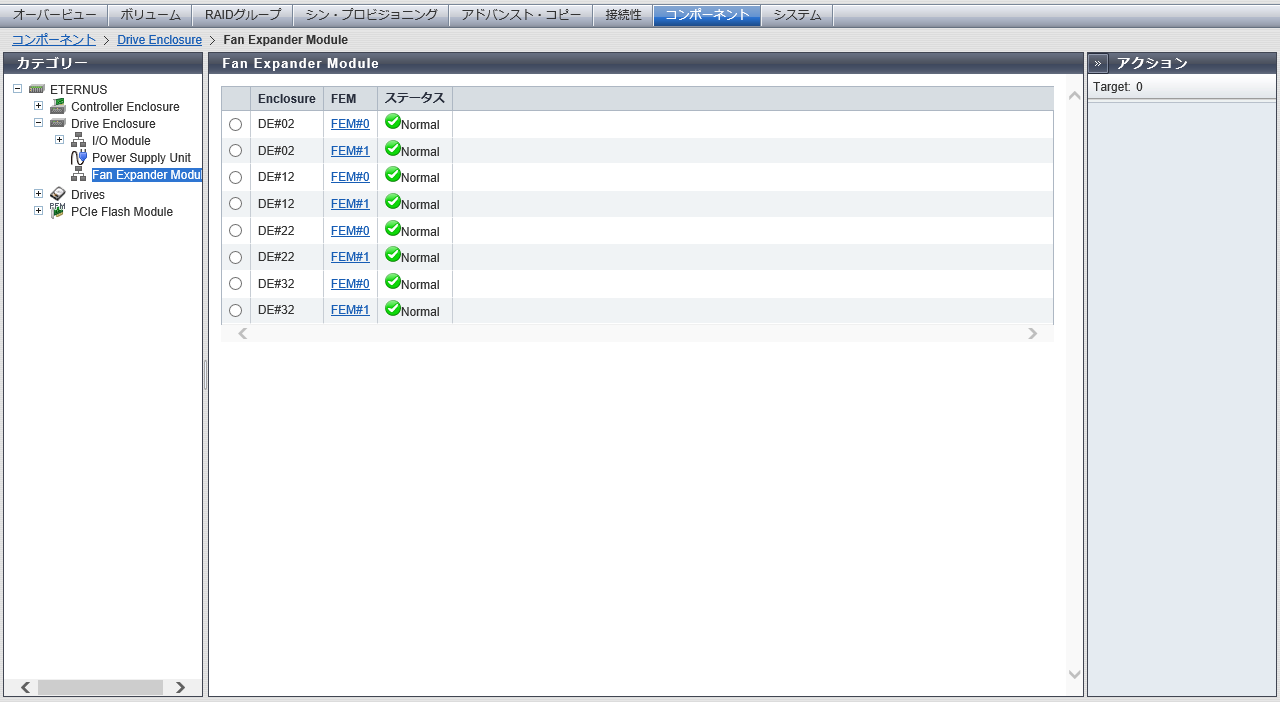

FEM一覧
| 項目 | 説明 |
|---|---|
|
Enclosure |
ドライブエンクロージャ番号が表示されます。 DE#xx xx：DE番号 |
|
FEM |
FEM番号が表示されます。 クリックすると、[ FEM詳細 ] 画面が表示されます。 FEM#x x：FEM番号 |
|
ステータス |
FEMのステータスが表示されます。 詳細は、「部品のステータス」を参照してください。 |
[ FEM詳細 ] 画面
FEMの詳細が表示されます。
[ 概要 ] タブ
DE#xx FEM#y インフォメーション（xx：DE番号、y：FEM番号）
| 項目 | 説明 |
|---|---|
|
位置 |
FEMの搭載位置が表示されます。 DE#x FEM#y x：DE番号 y：FEM番号 |
|
ステータス |
FEMのステータスが表示されます。 詳細は、「部品のステータス」を参照してください。 |
|
ステータスコード |
FEMのステータスコードが表示されます。 |
|
エラーコード |
FEMのエラーコードが表示されます。 |
|
部品番号 |
FEMの部品番号が表示されます。 |
|
シリアルナンバー |
FEMの製造番号が表示されます。 |
|
ハードウェア版数 |
FEMのハードウェア版数が表示されます。 |
|
EXP#n ステータス |
FEM Expander#n (n=0,1)のステータスが表示されます。 詳細は、「部品のステータス」を参照してください。 |
|
EXP#n ステータスコード |
FEM Expander#n (n=0,1)のステータスコードが表示されます。 |
|
EXP#n エラーコード |
FEM Expander#n (n=0,1)のエラーコードが表示されます。 |
|
EXP#n WWN |
FEM Expander#n (n=0,1)のWWNが表示されます。 |
|
EXP#n 稼働EC |
現在稼働中のFEM Expander#n (n=0,1)のEC世代が表示されます。 EC#1 EC#2 |
|
EXP#n 次回起動EC |
次回起動時に稼働するFEM Expander#n (n=0,1)のEC世代が表示されます。 EC#1 EC#2 |
|
EXP#n ファームウェア版数 |
FEM Expander#n (n=0,1) で現在稼働中のファームウェアの総合版数が表示されます。 |
[ 内部部品 ] タブ
DE#xx FEM#y 内部部品インフォメーション（xx：DE番号、y：FEM番号）
| 項目 | 説明 |
|---|---|
|
部品 |
部品情報が表示されます。 EXP#n Port n：0,1 |
|
ステータス |
部品のステータスが表示されます。 詳細は、「部品のステータス」を参照してください。 |
|
エラーコード |
部品のエラーコードが表示されます。 |
[ ビュー ] タブ
DE#xx FEM#y 背面図（xx：DE番号、y：FEM番号）
| 項目 | 説明 |
|---|---|
|
（装置イメージ） |
装置に搭載されているDEの背面図が表示されます。 FEM以外の部分は、薄い色で表示されます。 FEMの状態は、アイコンで表示されます。 ステータスの詳細は、「部品のステータス」を参照してください。 |
