Frontend Router
概要
FRT（Frontend Router）の情報が表示されます。
ETERNUS DX900 S5またはETERNUS DX8900 S4の場合に表示されます。
ユーザー権限
デフォルトロールにおける実行可否
| デフォルトロール | 実行可否 |
|---|---|
| Monitor | |
| Admin | |
| StorageAdmin | |
| AccountAdmin | |
| SecurityAdmin | |
| Maintainer |
権限とロールについては、「役割および権限」を参照してください。
表示内容

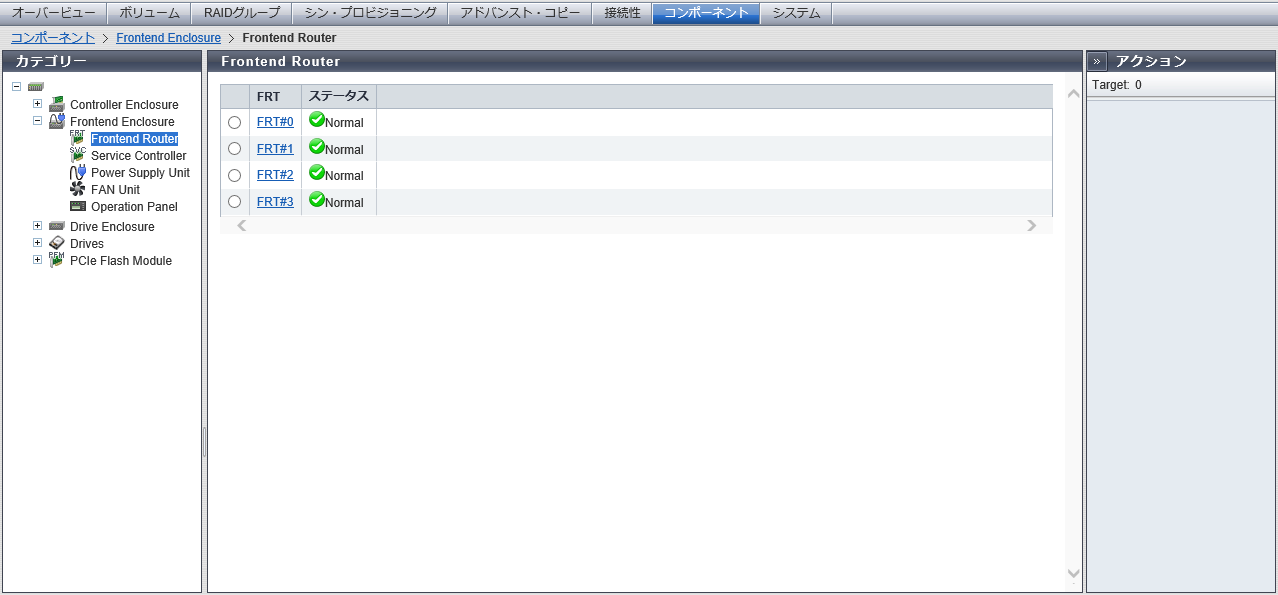

FRTの情報が表示されます。
| 項目 | 説明 |
|---|---|
|
FRT |
FRT番号が表示されます。 クリックすると、[ FRT詳細 ] 画面 が表示されます。 FRT#x x：FRT番号 |
|
ステータス |
FRTのステータスが表示されます。 詳細は、「部品のステータス」を参照してください。 |
[ FRT詳細 ] 画面
FRTの詳細が表示されます。
[ 概要 ] タブ
FRT#x インフォメーション
| 項目 | 説明 |
|---|---|
|
位置 |
FRT番号が表示されます。 FRT#x x：FRT番号 |
|
ステータス |
FRTのステータスが表示されます。 詳細は、「部品のステータス」を参照してください。 |
|
ステータスコード |
FRTのステータスコードが表示されます。 |
|
エラーコード |
FRTのエラーコードが表示されます。 |
|
部品番号 |
FRTの部品番号が表示されます。 |
|
シリアルナンバー |
FRTの製造番号が表示されます。 |
|
ハードウェア版数 |
FRTのハードウェア版数が表示されます。 |
[ 内部部品 ] タブ
FRT#x 内部部品インフォメーション
| 項目 | 説明 |
|---|---|
|
部品 |
CMとFRTを接続するFrontendケーブルの情報が表示されます。 クリックすると、[ Frontend Cable 詳細 ] 画面が表示されます。 Frontend Cable (CE#x CM#y) x：CE番号 y：CM番号 |
|
ステータス |
Frontendケーブルのステータスが表示されます。 詳細は、「部品のステータス」を参照してください。 |
|
エラーコード |
Frontendケーブルのエラーコードが表示されます。 |
|
タイプ |
Frontendケーブルのタイプが表示されます。
|
[ ビュー ] タブ
FRT#x 背面図
| 項目 | 説明 |
|---|---|
|
（装置イメージ） |
装置に搭載されているFEの背面図が表示されます。 該当FRT以外の部分は、薄い色で表示されます。 FRTの状態は、アイコンで表示されます。 ステータスの詳細は、「部品のステータス」を参照してください。 |
[ Frontend Cable 詳細 ] 画面
Frontendケーブルの詳細が表示されます。
[ 概要 ] タブ
FRT#x Frontend Cable (CE#y CM#z) インフォメーション（x：FRT番号、y：CE番号、z：CM番号）
| 項目 | 説明 |
|---|---|
|
ステータス |
Frontendケーブルのステータスが表示されます。 詳細は、「部品のステータス」を参照してください。 |
|
ステータスコード |
Frontendケーブルのステータスコードが表示されます。 |
|
エラーコード |
Frontendケーブルのエラーコードが表示されます。 |
|
タイプ |
Frontendケーブルのタイプが表示されます。 Cu AOC |
|
部品番号 |
Frontendケーブルの部品番号が表示されます。 |
|
シリアルナンバー |
Frontendケーブルの製造番号が表示されます。 |
|
ハードウェア版数 |
Frontendケーブルのハードウェア版数が表示されます。 |
