I/O Module
概要
IOM（I/O Module）の情報が表示されます。
ユーザー権限
デフォルトロールにおける実行可否
| デフォルトロール | 実行可否 |
|---|---|
| Monitor | |
| Admin | |
| StorageAdmin | |
| AccountAdmin | |
| SecurityAdmin | |
| Maintainer |
権限とロールについては、「役割および権限」を参照してください。
表示内容
IOMの情報が表示されます。

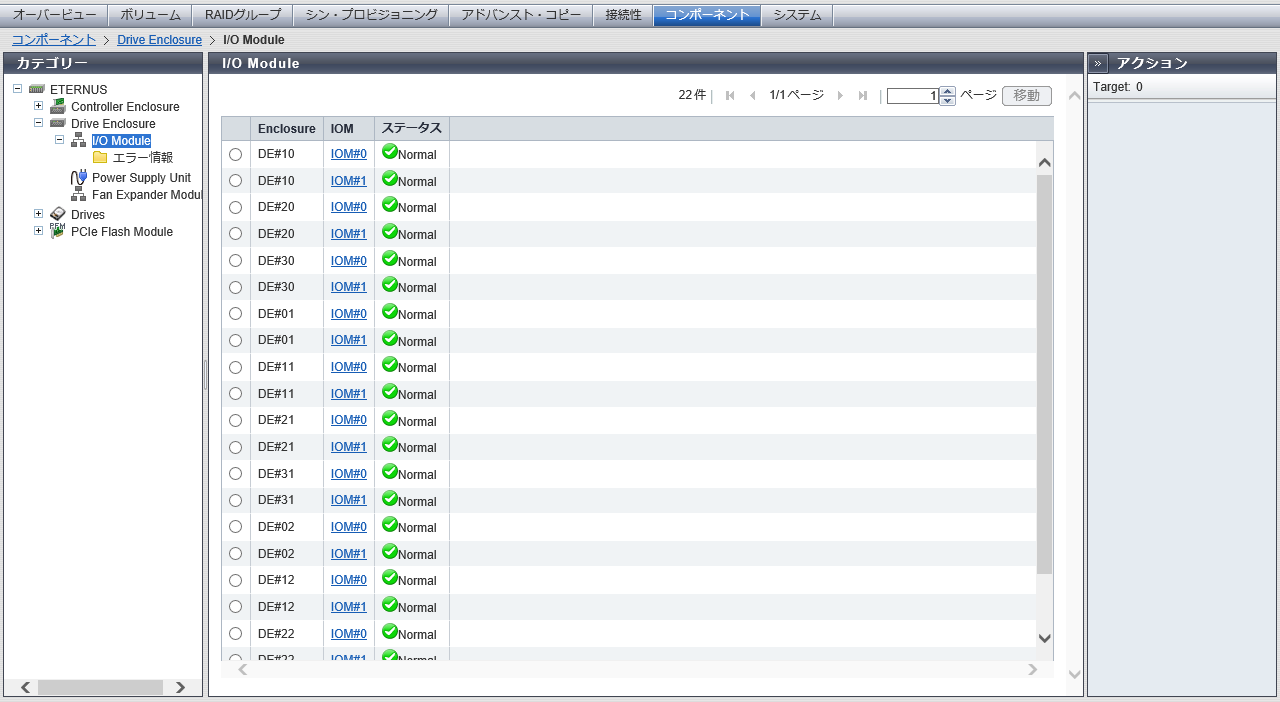

IOM一覧
| 項目 | 説明 |
|---|---|
|
Enclosure |
IOMが搭載されているエンクロージャが表示されます。 DE#xx xx：DE番号 |
|
IOM |
IOM番号が表示されます。 クリックすると、[ IOM詳細 ] 画面が表示されます。 IOM#x x：IOM番号 |
|
ステータス |
IOMのステータスが表示されます。 詳細は、「部品のステータス」を参照してください。 |
[ IOM詳細 ] 画面
IOMの詳細が表示されます。
[ 概要 ] タブ
DE#xx IOM#y インフォメーション
| 項目 | 説明 |
|---|---|
|
ステータス |
IOMのステータスが表示されます。 詳細は、「部品のステータス」を参照してください。 |
|
ステータスコード |
IOMのステータスコードが表示されます。 |
|
エラーコード |
IOMのエラーコードが表示されます。 |
|
WWN |
IOMのWWNが表示されます。 |
|
部品番号 |
IOMの部品番号が表示されます。 |
|
シリアルナンバー |
IOMの製造番号が表示されます。 |
|
ファームウェア版数 |
稼働中のコントローラーファームウェアの総合版数が表示されます。 |
|
ハードウェア版数 |
IOMのハードウェア版数が表示されます。 |
[ 内部部品 ] タブ
DE#xx IOM#y 内部部品インフォメーション
| 項目 | 説明 |
|---|---|
|
部品 |
IOMの内部部品が表示されます。 部品が「SAS Cable」の場合、リンクが表示されます。クリックすると、[ SAS Cable詳細 ] 画面 が表示されます。 高密度DEの場合、「IOM FEM Port#y」(y：0, 1) が表示されます。 SAS Cable (IN) SAS Cable (OUT) IOM FEM Port#y (y：0, 1) |
|
ステータス |
IOMの内部部品のステータスが表示されます。 詳細は、「部品のステータス」を参照してください。 |
|
エラーコード |
IOMの内部部品のエラーコードが表示されます。 |
[ ビュー ] タブ
DE#xx IOM#y 背面図
| 項目 | 説明 |
|---|---|
|
（装置イメージ） |
装置に搭載されているDEの背面図が表示されます。 IOM以外の部分は、薄い色で表示されます。 IOMの状態は、アイコンで表示されます。 ステータスの詳細は、「部品のステータス」を参照してください。 |
フィルター設定
機能説明
フィルター設定は、指定したすべての条件に一致するIOMだけを一覧表示するための機能です。
初期状態は絞り込みなしです。指定できる条件は以下のとおりです。
ETERNUS DX900 S5またはETERNUS DX8900 S4の場合に表示されます。
| 項目 | 説明 | 設定値 |
|---|---|---|
Enclosure |
表示したいIOMを搭載したDEを選択します。 すべてのDEが選択肢として表示されます。 |
すべて DE#xx xx：DE番号 |
ステータス |
表示したいIOMのステータスを選択します。 |
すべて 「部品のステータス」を参照 |
