PCIe Flash Module

概要

PCIe Flash Module (PFM)の情報が表示されます。

注意

  • PFM は読むことも書くこともできない状態になると、ステータスに「Error」が表示されます。PFM を交換してください。

備考

  • PFMを搭載できるモデルは、ETERNUS DX500 S5/DX600 S5/DX900 S5およびETERNUS DX8900 S4 です。

  • 各CEに搭載したPFMの容量が Extreme Cache として使用可能な容量になります。

  • 本機能では、装置に搭載しただけ（活性増設操作前）の PFMの情報も表示されます。

ユーザー権限

デフォルトロールにおける実行可否

デフォルトロール 実行可否
Monitor
Admin
StorageAdmin
AccountAdmin
SecurityAdmin
Maintainer

権限とロールについては、「役割および権限」を参照してください。

表示内容

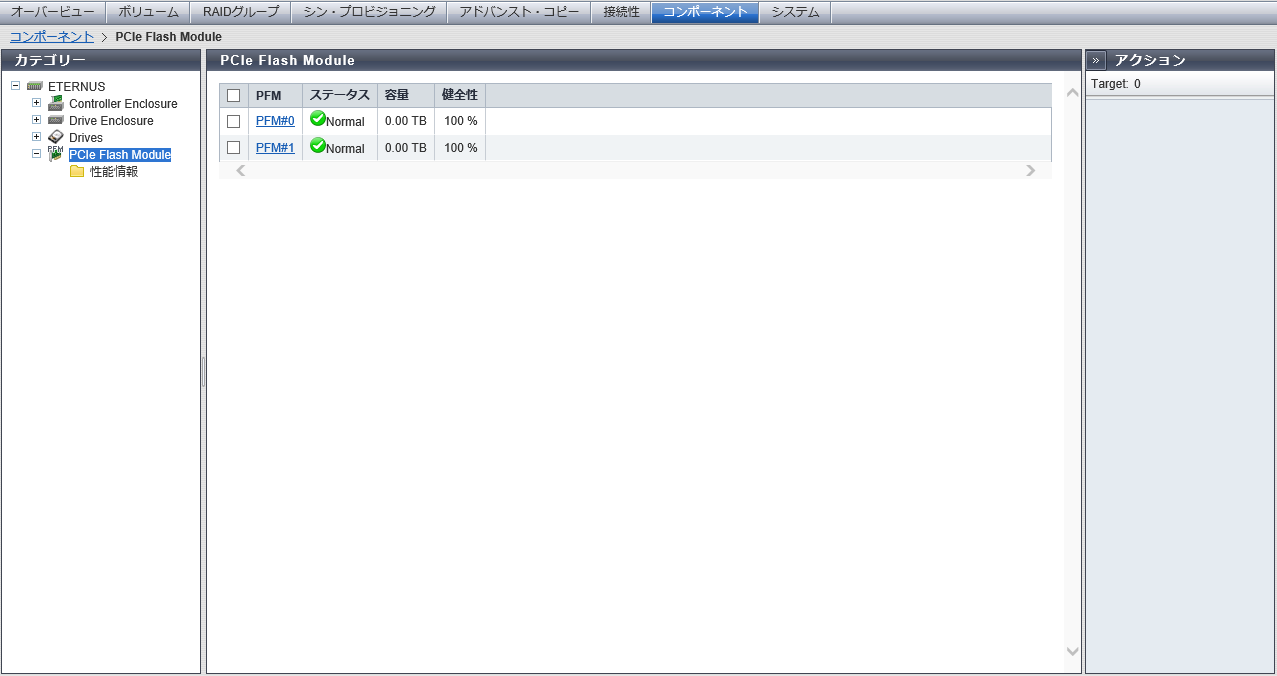

PFMの情報が表示されます。

PFM一覧

項目 説明

Enclosure

CE番号が表示されます。

ETERNUS DX900 S5またはETERNUS DX8900 S4の場合に表示されます。

CE#x

x：CE番号

PFM

PFM番号が表示されます。

クリックすると、[ PFM詳細 ] 画面が表示されます。

PFM#x

x：PFM番号

ステータス

PFMのステータスが表示されます。

詳細は、「部品のステータス」を参照してください。

容量

PFMの容量が表示されます。

Owner

PFMを搭載したCEが表示されます。

Extreme Cache容量を設定していない PFMの場合、「-」（ハイフン）が表示されます。

本項目は、ETERNUS DX900 S5またはETERNUS DX8900 S4で装置の Extreme Cache機能が有効な場合だけ表示されます。

CE#x

x：CE番号

健全性

PFMの残り使用可能量（寿命）（0 ～ 100 %）が表示されます。

  • 100 % ～ 6 %

    PFM は使用できる状態です。

  • 5 % ～ 1 %

    ステータスに「Warning」が表示されます。

    PFM は使用不可状態に近づいています。

  • 0 %

    ステータスに「Error」が表示されます。

    PFM は読むことも、書くこともできない状態です。

[ PFM詳細 ] 画面

PFMの詳細が表示されます。

[ 概要 ] タブ

CE#x CM#y PFM#z インフォメーション（ETERNUS DX900 S5またはETERNUS DX8900 S4の場合）CM#y PFM#z インフォメーション（そのほかのモデルの場合）

項目 説明

位置

PFMの搭載位置が表示されます。

ETERNUS DX900 S5またはETERNUS DX8900 S4の場合

CE#x PFM#y

そのほかのモデルの場合

PFM#y

x：CE番号

y：PFM番号

ステータス

PFMのステータスが表示されます。

詳細は、「部品のステータス」を参照してください。

ステータスコード

PFMのステータスコードが表示されます。

エラーコード

PFMのエラーコードが表示されます。

容量

PFMの容量が表示されます。

Owner

PFMを搭載したCEが表示されます。

Extreme Cache容量を設定していない PFMの場合、「-」（ハイフン）が表示されます。

本項目は、ETERNUS DX900 S5またはETERNUS DX8900 S4で装置の Extreme Cache機能が有効な場合だけ表示されます。

CE#x

x：CE番号

健全性

PFMの残り使用可能量（寿命）（0 ～ 100 %）が表示されます。

部品番号

PFMの部品番号が表示されます。

シリアルナンバー

PFMの製造番号が表示されます。

ハードウェア版数

PFMのハードウェア版数が表示されます。

ファームウェア版数

PFMのファームウェア版数が表示されます。

[ 内部部品 ] タブ

CE#x CM#y PFM#z 正面図（ETERNUS DX900 S5またはETERNUS DX8900 S4の場合）CM#y PFM#z 正面図（そのほかのモデルの場合）

項目 説明

ポート

PFMポートの位置情報が表示されます。

ETERNUS DX900 S5またはETERNUS DX8900 S4の場合

CE#x PFM#y Port#z

そのほかのモデルの場合

PFM#y Port#z

x：CE番号

y：PFM番号

z：Port番号

ステータス

PFMポートのステータスが表示されます。

詳細は、「部品のステータス」を参照してください。

エラーコード

PFMポートのエラーコードが表示されます。

[ ビュー ] タブ

CE#x CM#y PFM#z 正面図（ETERNUS DX900 S5またはETERNUS DX8900 S4の場合）CM#y PFM#z 正面図（そのほかのモデルの場合）

項目 説明

（装置イメージ）

PFMが搭載されているCE (CM)の正面図が表示されます。

PFM以外の部分は、薄い色で表示されます。

PFMの状態は、アイコンで表示されます。

ステータスの詳細は、「部品のステータス」を参照してください。
