Power Supply Unit (CE)
概要
CE（Controller Enclosure）用の PSU（Power Supply Unit）の情報が表示されます。
ユーザー権限
デフォルトロールにおける実行可否
| デフォルトロール | 実行可否 |
|---|---|
| Monitor | |
| Admin | |
| StorageAdmin | |
| AccountAdmin | |
| SecurityAdmin | |
| Maintainer |
権限とロールについては、「役割および権限」を参照してください。

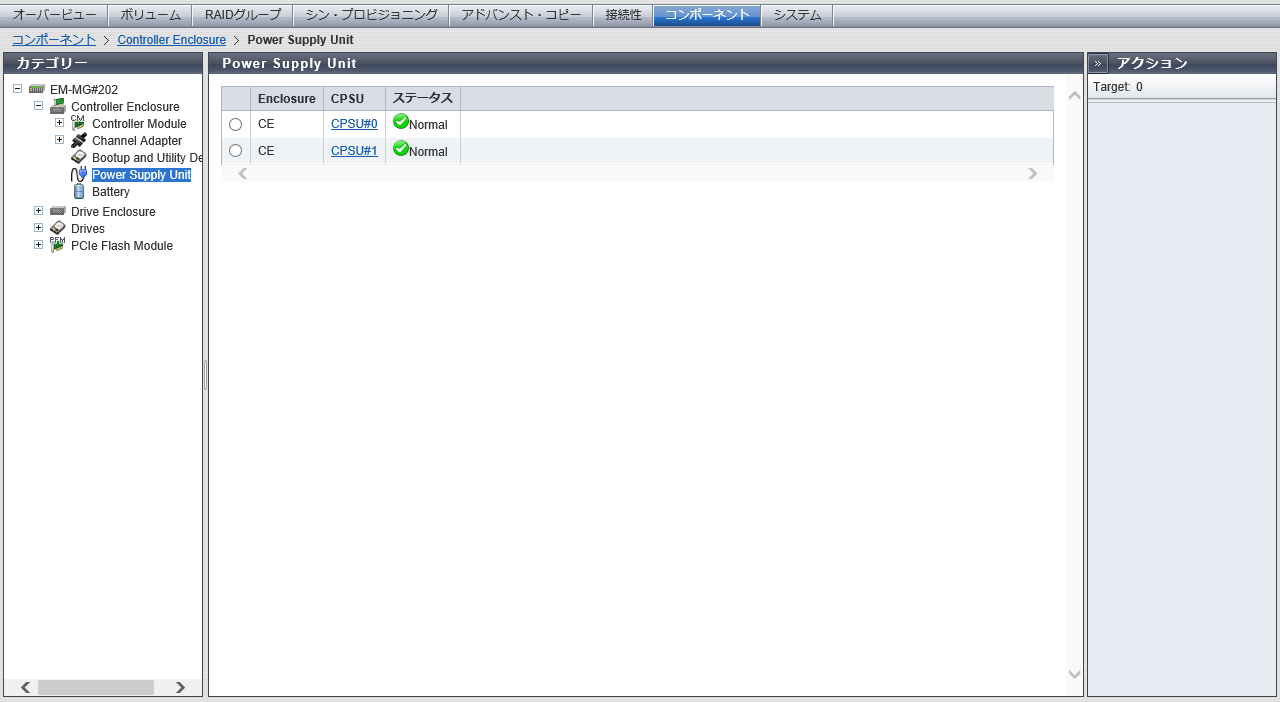

表示内容
PSUの情報が表示されます。
| 項目 | 説明 |
|---|---|
|
Enclosure |
PSUまたはCPSU が搭載されているエンクロージャが表示されます。 ETERNUS DX900 S5またはETERNUS DX8900 S4の場合 CE#x そのほかのモデルの場合 CE x：CE番号 |
|
PSU |
PSU番号が表示されます。 クリックすると、[ PSU/CPSU詳細 ] 画面が表示されます。 本項目は、ETERNUS DX60 S5/DX100 S5/DX200 S5およびETERNUS AF150 S3/AF250 S3の場合に表示されます。 PSU#x x：PSU番号 |
|
CPSU |
CPSU (Controller Enclosure Power Supply Unit) 番号が表示されます。 クリックすると、[ PSU/CPSU詳細 ] 画面が表示されます。 本項目は、ETERNUS DX500 S5/DX600 S5/DX900 S5、ETERNUS DX8100 S4/DX8900 S4、およびETERNUS AF650 S3の場合に表示されます。 CPSU#x x：CPSU番号 |
|
ステータス |
PSUまたはCPSUのステータスが表示されます。 詳細は、「部品のステータス」を参照してください。 |
[ PSU/CPSU詳細 ] 画面
PSUまたはCPSUの詳細が表示されます。
[ 概要 ] タブ
CE#x CPSU#y インフォメーション（ETERNUS DX900 S5またはETERNUS DX8900 S4の場合）CE CPSU#y インフォメーション（ETERNUS DX500 S5/DX600 S5、ETERNUS DX8100 S4、およびETERNUS AF650 S3の場合）CE PSU#z インフォメーション（そのほかのモデルの場合）
| 項目 | 説明 |
|---|---|
|
位置 |
PSUまたはCPSUの搭載位置が表示されます。 ETERNUS DX900 S5またはETERNUS DX8900 S4の場合 CE#x CPSU#y ETERNUS DX500 S5/DX600 S5、ETERNUS DX8100 S4、およびETERNUS AF650 S3の場合 CE CPSU#y そのほかのモデルの場合 CE PSU#z x：CE番号 y：CPSU番号 z：PSU番号 |
|
ステータス |
PSUまたはCPSUのステータスが表示されます。 詳細は、「部品のステータス」を参照してください。 |
|
ステータスコード |
PSUまたはCPSUのステータスコードが表示されます。 |
|
エラーコード |
PSUまたはCPSUのエラーコードが表示されます。 |
|
部品番号 |
PSUまたはCPSUの部品番号が表示されます。 |
|
シリアルナンバー |
PSUまたはCPSUの製造番号が表示されます。 |
|
ハードウェア版数 |
PSUまたはCPSUのハードウェア版数が表示されます。 |
[ ビュー ] タブ
CE#x CPSU#y 背面図（ETERNUS DX900 S5またはETERNUS DX8900 S4の場合）CE CPSU#y 背面図（ETERNUS DX500 S5/DX600 S5、ETERNUS DX8100 S4、およびETERNUS AF650 S3の場合）CE PSU#z 背面図（そのほかのモデルの場合）
| 項目 | 説明 |
|---|---|
|
（装置イメージ） |
装置に搭載されているCEの背面図が表示されます。 PSUまたはCPSU 以外の部分は、薄い色で表示されます。 PSUまたはCPSUの状態は、アイコンで表示されます。 ステータスの詳細は、「部品のステータス」を参照してください。 |
