DE活性減設
概要
装置を停止することなく稼働したままの状態で、DE (Drive Enclosure) を減設します。
減設するDEが切り離されたあと、装置から取り外します。
減設を開始する前に、「保守作業開始／終了」で保守作業開始操作を実行してください。実行していない場合、減設を開始できません。
DE活性減設では、複数台のDEを一度の操作で減設できます。
ただし、活性減設の場合は同一SASカスケード (*1) 上の複数DE減設だけをサポートします。SASカスケードをまたぐ複数DEの減設はサポートしません。同一SASカスケード上のDEについては、「同一SASカスケード上のDE」を参照してください。
*1 : 「SASカスケード」とは、1つのDIポートに接続されるDEのことです。 各SASカスケードの終端から連続したDEが減設の対象になります。
2.5インチ用DE、3.5インチ用DE、および3.5インチ用高密度DEを混在して減設できます。
DE活性減設の対象となるETERNUS DX60 S5 は、「3.5 インチCE モデル」だけです。3.5インチ用DEだけ減設できます。
- 以下の場合、本機能は実行できません。
-
減設するDE内のドライブがRAIDグループ、ホットスペア、シン・プロビジョニングプール、Flexible Tier Pool、RECディスクバッファー、またはExtreme Cache Poolに登録されている
- 以下のDEのステータスが「Undefined」
ETERNUS DX60 S5の場合、DE#01
ETERNUS DX100 S5/DX200 S5の場合、DE#01
ETERNUS DX500 S5の場合、DE#01、DE#10、DE#20、およびDE#30
ETERNUS DX600 S5の場合、DE#01、DE#10、DE#20、およびDE#30
ETERNUS DX900 S5の場合、DE#x1、DE#x4、DE#x8、およびDE#xC（x：0 ～ 1）
ETERNUS DX8100 S4（AC100Vモデル）の場合、DE#01およびDE#10
ETERNUS DX8100 S4（AC200Vモデル）の場合、DE#10
ETERNUS DX8900 S4の場合、DE#x1、DE#x4、DE#x8、およびDE#xC (x：0 ～ B)
ETERNUS AF250 S3の場合、DE#01
ETERNUS AF650 S3の場合、DE#01、DE#10、DE#20、およびDE#30
-
同一SASカスケード上のDE
同一SASカスケード上のDEは以下のとおりです。
-
ETERNUS DX60 S5の場合
同一SASカスケード上のDEはありません。
ETERNUS DX100 S5/DX200 S5の場合
DI Port No.0 に接続される、DE#01, DE#02, DE#03, DE#04, DE#05, DE#06, DE#07, DE#08, DE#09, DE#0A です。
ETERNUS DX500 S5の場合
DI Port No.0 に接続される、CE、DE#01, DE#02, DE#03, DE#04, DE#05
DI Port No.x に接続される、DE#y0、DE#y1, DE#y2, DE#y3, DE#y4, DE#y5
ETERNUS DX500 S5：x=1～ 3, y=1～ 3
（例）DI Port No.1に接続される、DE#10, DE#11, DE#12, DE#13, DE#14, DE#15 です。
ETERNUS DX600 S5の場合
DI Port No.0 に接続される、CE、DE#01, DE#02, DE#03, DE#04, DE#05, DE#06, DE#07, DE#08, DE#09, DE#0A
DI Port No.x に接続される、DE#y0、DE#y1, DE#y2, DE#y3, DE#y4, DE#y5, DE#y6, DE#y7, DE#y8, DE#y9, DE#yA
ETERNUS DX600 S5：x=1～ 3, y=1～ 3
（例）DI Port No.1に接続される、DE#10, DE#11, DE#12, DE#13, DE#14, DE#15, DE#16, DE#17, DE#18, DE#19, DE#1A です。
ETERNUS DX900 S5の場合
ETERNUS DX900 S5では、2台のCE を搭載できます。
CE#x/DI Port#0 に接続される、DE#x1、DE#x2、DE#x3 (x：0 、1、C、D、E、F)
CE#x/DI Port#1 に接続される、DE#x4、DE#x5、DE#x6、DE#x7 (x：0 、1、C、D、E、F)
CE#x/DI Port#2 に接続される、DE#x8、DE#x9、DE#xA、DE#xB (x：0 、1、C、D、E、F)
CE#x/DI Port#3 に接続される、DE#xC、DE#xD、DE#xE、DE#xF (x：0 、1、C、D、E、F)
(例) CE#0/DI Port#0 に接続される、DE#01、DE#02、DE#03 は、同一SAS カスケード上のDE です。
ETERNUS DX8100 S4の場合
DI Port No.0 に接続される、DE#01 です。
ETERNUS DX8900 S4の場合
ETERNUS DX8900 S4では、複数台のCEを搭載できます。
CE#x/DI Port#0 に接続される、DE#x1、DE#x2、DE#x3 (x：0 ～ B)
CE#x/DI Port#1 に接続される、DE#x4、DE#x5、DE#x6、DE#x7 (x：0 ～ B)
CE#x/DI Port#2 に接続される、DE#x8、DE#x9、DE#xA、DE#xB (x：0 ～ B)
CE#x/DI Port#3 に接続される、DE#xC、DE#xD、DE#xE、DE#xF (x：0 ～ B)
（例）CE#0/DI Port#0 に接続される、DE#01、DE#02、DE#03 は、同一SASカスケード上のDEです。
ETERNUS AF250 S3の場合
DI Port No.0 に接続される、DE#01、DE#02、DE#03、DE#04、DE#05、DE#06、DE#07、DE#08、DE#09、DE#0A です。
ETERNUS AF650 S3の場合
DI Port No.0 に接続される、CE、DE#01, DE#02, DE#03, DE#04, DE#05, DE#06, DE#07, DE#08, DE#09, DE#0A
DI Port No.x に接続される、DE#y0、DE#y1, DE#y2, DE#y3, DE#y4, DE#y5, DE#y6, DE#y7, DE#y8, DE#y9, DE#yA
ETERNUS AF650 S3：x=1～ 3, y=1～ 3
ユーザー権限
デフォルトロールにおける実行可否
| デフォルトロール | 実行可否 |
|---|---|
| Monitor | |
| Admin | |
| StorageAdmin | |
| AccountAdmin | |
| SecurityAdmin | |
| Maintainer |
権限とロールについては、「役割および権限」を参照してください。
表示内容
ウィザード形式で以下の画面が表示されます。

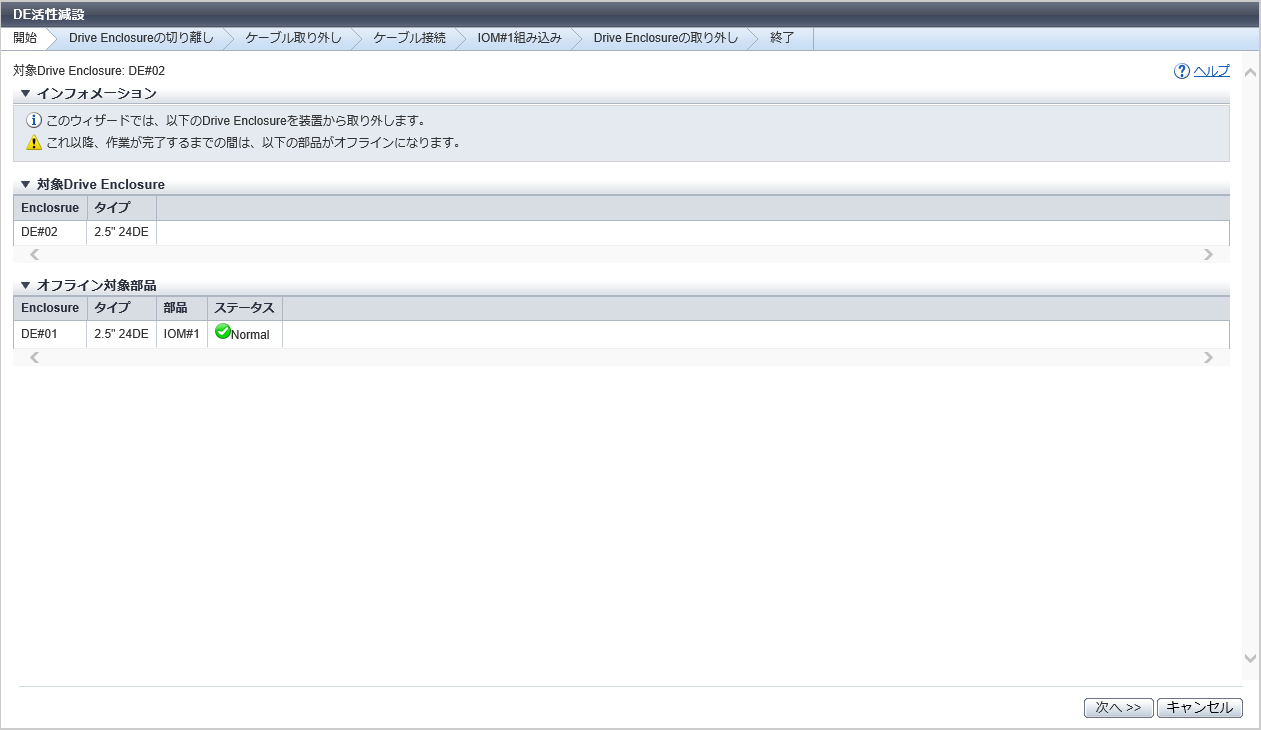

[ 開始 ] 画面
減設するDEが表示されます。
対象Drive Enclosure
| 項目 | 説明 |
|---|---|
|
Enclosure |
減設するDEが表示されます。 DE#xx xx：DE番号 |
|
タイプ |
減設するDEのタイプが表示されます。
|
DE活性減設を実行する場合、DEを減設するとオフラインになる部品の一覧が表示されます。
オフライン対象部品
| 項目 | 説明 |
|---|---|
|
Enclosure |
オフライン対象部品が搭載されているDEが表示されます。 DE#xx xx：DE番号 |
|
タイプ |
オフライン対象部品が搭載されているDEのタイプが表示されます。
|
|
部品 |
オフライン対象部品が表示されます。 「FEM#1」は、3.5インチ用高密度DEの場合だけ表示されます。 IOM#1 FEM#1 |
|
ステータス |
オフライン対象部品のステータスが表されます。 詳細は、「部品のステータス」を参照してください。 |
[ Drive Enclosureの切り離し ] 画面
対象Drive Enclosureとして減設するDEが表示されます。減設するDEが複数存在する場合は、「,」（カンマ）で区切られて表示されます。
「ステータス監視」には、DE内の部品のステータス、および切り離し処理の進捗率が表示されます。
ステータス監視
| 項目 | 説明 |
|---|---|
|
Enclosure |
対象SASカスケード上のDEが表示されます。 DE#xx xx：DE番号 |
|
タイプ |
DEのタイプが表示されます。
|
|
部品 |
DE内の部品が表示されます。 IOM#x FEM#y PSU#z x：IOM番号 y：FEM番号 z：PSU番号 |
|
進捗 |
部品の切り離し進捗率（0 ～ 100 %）が表示されます。 |
|
ステータス |
部品のステータスが表示されます。 |
[ IOM#1組み込み ] 画面
対象Drive Enclosureとして減設するDEが表示されます。減設するDEが複数存在する場合は、「,」（カンマ）で区切られて表示されます。
「ステータス監視」には、SASケーブルが接続されたIOM#1の組み込み処理の進捗率が表示されます。
ステータス監視
| 項目 | 説明 |
|---|---|
|
Enclosure |
対象SASカスケード上の減設していないDEが表示されます。 DE#xx xx：DE番号 |
|
タイプ |
DEのタイプが表示されます。
|
|
部品 |
DE内の部品が表示されます。 IOM#x FEM#y x：IOM番号 y：FEM番号 |
|
進捗 |
部品の組み込み進捗率（0 ～ 100 %）が表示されます。 |
|
ステータス |
部品のステータスが表示されます。 |
[ Drive Enclosureの取り外し ] 画面
DEの取り外し手順が表示されます。表示された手順に従って、DEを取り外します。
| 項目 | 説明 |
|---|---|
|
対象Drive Enclosure |
減設するDEが表示されます。 DE#xx xx：DE番号 |
|
タイプ |
DEのタイプが表示されます。
|
[ 終了 ] 画面
DEの減設が完了したことを示すメッセージが表示されます。
操作手順
減設するDEを選択し（複数選択可）、[ アクション ] から「DE活性減設」をクリックします。
→ [ 開始 ] 画面 が表示されます。
減設するDEを確認し、[ 次へ >> ] ボタンをクリックします。
→ 減設するDEと同じSASカスケード上のDEの切り離しが開始され、[ Drive Enclosureの切り離し ] 画面 が表示されます。
DEの切り離しが完了すると、[ ケーブル取り外し ] 画面が表示されます。
表示された手順に従って、SASケーブルを取り外し、[ 次へ >> ] ボタンをクリックします。
対象SASカスケード上のDEの状態によって表示される画面が異なります。
SASカスケード上に減設しないDEが存在する場合
→ [ ケーブル接続 ] 画面が表示されます。手順4. に進んでください。
すべてのDEの減設が完了した場合
→ [ Drive Enclosureの取り外し ] 画面 が表示されます。手順5. に進んでください。
表示された手順に従って、SASケーブルを接続し、[ 次へ >> ] ボタンをクリックします。
→ 減設しないDEのIOM#1の組み込みが開始され、[ IOM#1組み込み ] 画面 が表示されます。
IOM#1組み込みが完了すると、[ Drive Enclosureの取り外し ] 画面 が表示されます。
表示された手順に従って、減設対象DEを装置から取り外し、[ 次へ >> ] ボタンをクリックします。
→ [ 終了 ] 画面 が表示されます。
[ 完了 ] ボタンをクリックして、[ Drive Enclosure ] 画面に戻ります。
