Service Controller
概要
SVC (Service Controller)の情報が表示されます。
ETERNUS DX900 S5またはETERNUS DX8900 S4の場合に表示されます。
ユーザー権限
デフォルトロールにおける実行可否
| デフォルトロール | 実行可否 |
|---|---|
| Monitor | |
| Admin | |
| StorageAdmin | |
| AccountAdmin | |
| SecurityAdmin | |
| Maintainer |
権限とロールについては、「役割および権限」を参照してください。
表示内容

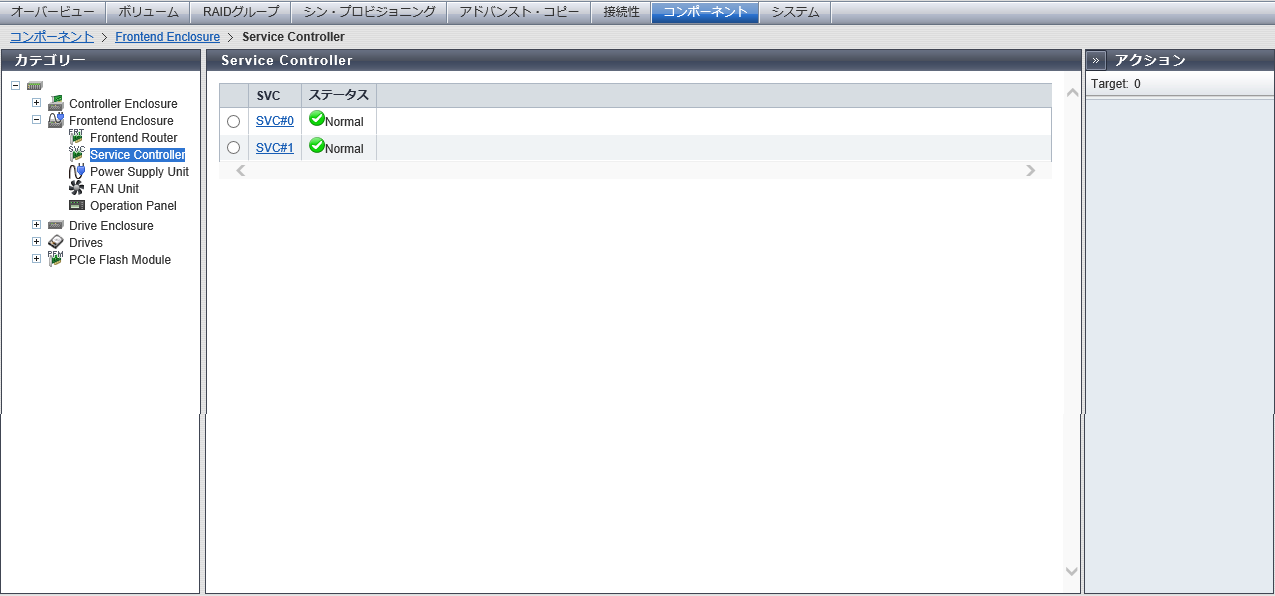

SVCの情報が表示されます。
| 項目 | 説明 |
|---|---|
|
SVC |
SVC番号が表示されます。 クリックすると、[ SVC詳細 ] 画面 が表示されます。 SVC#x x：SVC 番号 |
|
ステータス |
SVCのステータスが表示されます。 詳細は、「部品のステータス」を参照してください。 |
[ SVC詳細 ] 画面
SVCの詳細が表示されます。
[ 概要 ] タブ
SVC#x インフォメーション
| 項目 | 説明 |
|---|---|
|
位置 |
SVC番号が表示されます。 SVC#x x：SVC 番号 |
|
ステータス |
SVCのステータスが表示されます。 詳細は、「部品のステータス」を参照してください。 |
|
ステータスコード |
SVCのステータスコードが表示されます。 |
|
エラーコード |
SVCのエラーコードが表示されます。 |
|
部品番号 |
SVCの部品番号が表示されます。 |
|
シリアルナンバー |
SVCの製造番号が表示されます。 |
|
ハードウェア版数 |
SVCのハードウェア版数が表示されます。 |
|
動作中EC |
現在稼働中のコントローラーファームウェアのEC 番号が表示されます。 EC#x x：EC番号 |
|
次回動作EC |
次回電源投入時に稼働するコントローラーファームウェアのEC番号が表示されます。 EC#x x：EC番号 |
|
ファームウェア版数 |
現在稼働中のコントローラーファームウェア版数が表示されます。 |
[ 内部部品 ] タブ
SVC#x 内部部品インフォメーション
| 項目 | 説明 |
|---|---|
|
部品 |
CMとSVCを接続するManagementケーブルの情報が表示されます。 クリックすると、[ Management Cable 詳細 ] 画面が表示されます。 Management Cable (CE#x CM#y) x：CE番号 y：CM番号 |
|
ステータス |
Managementケーブルのステータスが表示されます。 詳細は、「部品のステータス」を参照してください。 |
|
エラーコード |
Managementケーブルのエラーコードが表示されます。 |
[ ビュー ] タブ
SVC#x 正面図
| 項目 | 説明 |
|---|---|
|
（装置イメージ） |
装置に搭載されているFEの正面図が表示されます。 該当SVC 以外の部分は、薄い色で表示されます。 SVCの状態は、アイコンで表示されます。 ステータスの詳細は、「部品のステータス」を参照してください。 |
[ Management Cable 詳細 ] 画面
Managementケーブルの詳細が表示されます。
[ 概要 ] タブ
SVC#x Management Cable (CE#y CM#z) インフォメーション
| 項目 | 説明 |
|---|---|
|
ステータス |
Managementケーブルのステータスが表示されます。 詳細は、「部品のステータス」を参照してください。 |
|
ステータスコード |
Managementケーブルのステータスコードが表示されます。 |
|
エラーコード |
Managementケーブルのエラーコードが表示されます。 |
