RAIDグループ容量拡張

概要

ロジカル・デバイス・エクスパンション (LDE)により、既存のRAIDグループにドライブを増設することで動的にRAIDグループの容量を増やします。また、既存のRAIDグループのRAIDレベルを動的に変更します。

RAIDグループ容量の拡張では、以下のことを活性状態で実現できます。

既存のRAIDグループに対しドライブ1台単位で増設できるため、より少ない増設ドライブ数でRAIDグループ容量を拡張できます。
既存のRAIDグループのデータを保持したまま容量を拡張できます。

容量拡張が可能なRAIDグループの条件

ステータスが「Available」であること
Standard、SDV、またはSDPV が登録されていること
WSV が登録されていないこと
TPP に属していないこと
FTRP に属していないこと
RECディスクバッファーとして登録されていないこと
Extreme Cache Pool として登録されていないこと
RAIDレベルが「RAID5+0」と「RAID6-FR」のいずれでもないこと
閉塞していないこと
リビルド、コピーバック、リダンダント・コピーが実行中でないこと
担当CM変更中でないこと
登録されているボリュームで以下の機能を実行中でないこと
- ボリュームフォーマット
- ボリューム容量拡張
- RAIDマイグレーション
- ボリューム暗号化
登録されているボリュームに Storage Migrationの移行経路が設定されていないこと

ストライプサイズを拡張したRAIDグループ (*1) でないこと

*1

:

「RAIDグループ（基本情報）」の[ RAIDグループ詳細 ] 画面で「Stripe Depth」が、128 KB以上のRAIDグループです。なお、RAID1 は、ストライプサイズ拡張の対象外です。

容量拡張が可能となる装置の条件

キャッシュモードが「Write Back Mode」であること
すべてのCMが正常であること
バッテリーのステータスが「Normal」であること
LDEが動作中でないこと
RAIDグループ診断が実行中でないこと
ディスク診断が実行中でないこと
コントローラーファームウェア適用中でないこと
ディスクファームウェア適用中でないこと

注意

RAIDグループ容量を拡張する前に、対象RAIDグループ内に格納されているすべての論理ボリュームのデータを別領域にバックアップしてください（拡張に失敗した場合、データを復旧できません）。拡張に失敗した場合は、バックアップデータから復旧してください。
RAIDグループ容量の拡張は、同時に1つしか動作できません。
RAIDグループ容量の拡張は、途中で停止できません。
RAIDグループ容量の拡張を実行中のRAIDグループでは、以下の機能を実行できません。
- ボリュームのフォーマット
- ボリュームの作成
- ボリュームの暗号化
- ボリュームのRAIDマイグレーション
- ボリューム容量の拡張
- 活性予防保守
- RAIDグループ診断
- ディスク診断
RAIDレベルの組み合わせによって、LDEが実行できない場合があります。詳細は、「RAIDレベルの組み合わせによるLDEの可否」を参照してください。

備考

RAIDグループ容量の拡張は、実行後のRAIDグループの容量が同じ、または大きくなる場合だけ実行できます。
RAIDグループを構成するドライブの容量を大きくしたい場合は、本機能ではなく「RAIDマイグレーション開始」を使用してください。

RAIDレベルの組み合わせによるLDEの可否（LDE可：）

LDE（RAIDレベル変更またはドライブ増設による容量拡張）の可否は、以下のとおりです。

		変更後のRAIDレベル
		RAID0	RAID1	RAID1+0	RAID5	RAID5+0	RAID6	RAID6-FR
変更前のRAIDレベル	RAID0
	RAID1
	RAID1+0
	RAID5
	RAID5+0
	RAID6
	RAID6-FR

ユーザー権限

デフォルトロールにおける実行可否

デフォルトロール	実行可否
Monitor
Admin
StorageAdmin
AccountAdmin
SecurityAdmin
Maintainer

権限とロールについては、「役割および権限」を参照してください。

表示内容

容量を拡張するRAIDグループが表示されます。

設定されているRAIDグループ

項目	説明
名前	RAIDグループ名が表示されます。
RAIDレベル	現在のRAIDレベルが表示されます。 High Performance (RAID1+0) High Capacity (RAID5) High Reliability (RAID6) Mirroring (RAID1) Striping (RAID0)
RAIDグループ容量	現在のRAIDグループの容量が表示されます。

項目

説明

名前

RAIDグループ名が表示されます。

RAIDレベル

現在のRAIDレベルが表示されます。

High Performance (RAID1+0)

High Capacity (RAID5)

High Reliability (RAID6)

Mirroring (RAID1)

Striping (RAID0)

RAIDグループ容量

現在のRAIDグループの容量が表示されます。

設定内容

手動設定

項目	説明	設定値
拡張後のRAIDレベル	拡張後のRAIDレベルを選択します。変更可能なRAIDレベルだけがリストボックスに表示されます。	High Performance (RAID1+0) High Capacity (RAID5) High Reliability (RAID6) Striping (RAID0) 初期値は現在設定されているRAIDレベルです。ただし、現在設定されているRAIDレベルがRAID1の場合、初期値はHigh Performance (RAID1+0)です。
拡張後のRAIDグループ容量	拡張後のRAIDグループの容量が表示されます。容量は、選択したRAIDレベルとドライブから自動的に算出されます。ドライブを選択していない場合、または選択したドライブでRAIDグループを作成できない場合、「-」（ハイフン）が表示されます。

項目

説明

設定値

拡張後のRAIDレベル

拡張後のRAIDレベルを選択します。

変更可能なRAIDレベルだけがリストボックスに表示されます。

High Performance (RAID1+0)

High Capacity (RAID5)

High Reliability (RAID6)

Striping (RAID0)

初期値は現在設定されているRAIDレベルです。ただし、現在設定されているRAIDレベルがRAID1の場合、初期値はHigh Performance (RAID1+0)です。

拡張後のRAIDグループ容量

拡張後のRAIDグループの容量が表示されます。

容量は、選択したRAIDレベルとドライブから自動的に算出されます。

ドライブを選択していない場合、または選択したドライブでRAIDグループを作成できない場合、「-」（ハイフン）が表示されます。

ドライブ選択

ドライブは、一覧表または搭載イメージから選択できます。一覧表と搭載イメージとを切り替えるには、タブをクリックします。

ドライブの選択条件
RAIDグループに追加するドライブの条件は、以下のとおりです。ステータスが「Present」であるどのRAIDグループ、TPP、FTRP、RECディスクバッファー、およびExtreme Cache Poolにも登録されていないホットスペアとして登録されていない同じドライブタイプ (Online/Nearline/SSD/Online SED/Nearline SED/SSD SED) である（「Online」と「Nearline」は混在できますが、「Online」だけ、または「Nearline」だけにすることを推奨します。「Online SED」と「Nearline SED」は混在できますが、「Online SED」だけ、または「Nearline SED」だけにすることを推奨します。混在した場合、使用できる容量が少なくなったり、アクセス性能が低下したりします。）拡張するRAIDグループを構成する最小容量のドライブと同じ容量または大きい容量である拡張後のRAIDレベルに「RAID1+0」または「RAID5」を選択した場合、6TB以上のドライブ（SSDおよびSSD SED は除く）は指定できない（ただし、拡張前のRAIDグループに 6TB以上のドライブ（SSDおよびSSD SED は除く）が存在する場合は、RAIDレベル変換後も該当ドライブを使用できます。） RAIDグループに追加するドライブの推奨条件は、以下のとおりです。拡張するRAIDグループを構成するドライブと同じ容量、同じ回転数のドライブを使用してください。使用するドライブの容量が異なる場合、RAIDグループを拡張したあとのRAIDグループ内のすべてのドライブが、RAIDグループ内で最小のドライブと同じ容量のドライブとして扱われます。その場合、容量の大きいドライブの残りの領域は使用できません。また、使用するドライブの回転数が異なる場合、回転数の遅いドライブの影響により、RAIDグループへのアクセス性能が低下します。拡張するRAIDグループに専用ホットスペアが登録されている場合、専用ホットスペアの容量以下のドライブを使用してください。拡張するRAIDグループを構成するドライブと同じセクターフォーマット（AF対応／AF非対応）のドライブを選択してください。変更後のRAID レベルに「RAID1+0」を選択した場合、ドライブ（ミラーリングを構成するペアドライブ）を2つ以上の系統に分けて配置してください（ETERNUS DX500 S5/DX600 S5/DX900 S5およびETERNUS AF650 S3の場合）。変更後のRAIDレベルに「RAID5」または「RAID6」を選択した場合、ドライブ（ストライピングを構成する複数のドライブ）を2つ以上の系統に分けて配置してください（ETERNUS DX500 S5/DX600 S5/DX900 S5およびETERNUS AF650 S3の場合）。 ETERNUS DX8900 S4のドライブ配置には条件があります。詳細は、「ETERNUS DX8900 S4のドライブ配置条件」を参照してください。そのほかのモデルには、ドライブ配置に必須条件はありません。

ドライブの選択条件

RAIDグループに追加するドライブの条件は、以下のとおりです。
- ステータスが「Present」である
- どのRAIDグループ、TPP、FTRP、RECディスクバッファー、およびExtreme Cache Poolにも登録されていない
- ホットスペアとして登録されていない
- 同じドライブタイプ (Online/Nearline/SSD/Online SED/Nearline SED/SSD SED) である

  （「Online」と「Nearline」は混在できますが、「Online」だけ、または「Nearline」だけにすることを推奨します。「Online SED」と「Nearline SED」は混在できますが、「Online SED」だけ、または「Nearline SED」だけにすることを推奨します。混在した場合、使用できる容量が少なくなったり、アクセス性能が低下したりします。）
- 拡張するRAIDグループを構成する最小容量のドライブと同じ容量または大きい容量である
- 拡張後のRAIDレベルに「RAID1+0」または「RAID5」を選択した場合、6TB以上のドライブ（SSDおよびSSD SED は除く）は指定できない

  （ただし、拡張前のRAIDグループに 6TB以上のドライブ（SSDおよびSSD SED は除く）が存在する場合は、RAIDレベル変換後も該当ドライブを使用できます。）
RAIDグループに追加するドライブの推奨条件は、以下のとおりです。
- 拡張するRAIDグループを構成するドライブと同じ容量、同じ回転数のドライブを使用してください。使用するドライブの容量が異なる場合、RAIDグループを拡張したあとのRAIDグループ内のすべてのドライブが、RAIDグループ内で最小のドライブと同じ容量のドライブとして扱われます。その場合、容量の大きいドライブの残りの領域は使用できません。また、使用するドライブの回転数が異なる場合、回転数の遅いドライブの影響により、RAIDグループへのアクセス性能が低下します。
- 拡張するRAIDグループに専用ホットスペアが登録されている場合、専用ホットスペアの容量以下のドライブを使用してください。
- 拡張するRAIDグループを構成するドライブと同じセクターフォーマット（AF対応／AF非対応）のドライブを選択してください。
- 変更後のRAID レベルに「RAID1+0」を選択した場合、ドライブ（ミラーリングを構成するペアドライブ）を2つ以上の系統に分けて配置してください（ETERNUS DX500 S5/DX600 S5/DX900 S5およびETERNUS AF650 S3の場合）。
- 変更後のRAIDレベルに「RAID5」または「RAID6」を選択した場合、ドライブ（ストライピングを構成する複数のドライブ）を2つ以上の系統に分けて配置してください（ETERNUS DX500 S5/DX600 S5/DX900 S5およびETERNUS AF650 S3の場合）。
ETERNUS DX8900 S4のドライブ配置には条件があります。詳細は、「ETERNUS DX8900 S4のドライブ配置条件」を参照してください。そのほかのモデルには、ドライブ配置に必須条件はありません。

[ Tabular ] タブ

[ Tabular ] タブをクリックして、ドライブを一覧表から選択します。選択したRAIDグループで現在使用中のドライブと拡張可能な未使用のドライブが一覧表に表示されます。

ETERNUS DX8900 S4のドライブ配置には条件があります。詳細は、「ETERNUS DX8900 S4のドライブ配置条件」を参照してください。そのほかのモデルには、ドライブ配置に必須条件はありません。

項目

説明

ドライブ選択チェックボックス

選択したRAIDグループで現在使用中のドライブのチェックボックスがオンになっています。

拡張後に使用するドライブのチェックボックスをオンにします。

拡張後に使用しないドライブのチェックボックスをオフにします。

ドライブを選択する際は、「ドライブの選択条件」を参照してください。

Enclosure

ドライブが搭載されているエンクロージャが表示されます。

CE：コントローラーエンクロージャ（2.5インチ用、3.5インチ用）

DE：ドライブエンクロージャ（2.5インチ用、3.5インチ用、および3.5インチ用高密度DE用）

CE#x

DE#yy

x：CE番号

yy：DE番号

スロットNo.

ドライブが搭載されているエンクロージャのスロット番号が表示されます。

2.5インチ用CE/DE：0 ～ 23

3.5インチ用CE/DE：0 ～ 11

3.5インチ用高密度DE：0 ～ 59

ドライブタイプ

ドライブの種別が以下の組み合わせで表示されます。

ドライブサイズ
- 2.5 インチの場合、「2.5"」
- 3.5 インチの場合、「3.5"」
ドライブ属性
- SAS ディスクの場合、「Online」
- ニアラインSAS ディスクの場合、「Nearline」
- SSDの場合、SSD タイプごとに以下のように表示されます。
  - SSD-H（12 Gbit/s）の場合、「SSD-H」（*1）
  - SSD-M（12 Gbit/s）の場合、「SSD-M」（*1）
  - SSD-L（12 Gbit/s）の場合、「SSD-L」（*1）

そのほか、自己暗号化ドライブの場合は「SED」が、Advanced Format 対応ドライブの場合は「AF」が併せて表示されます。

*1

:

インターフェース速度（帯域）または予備領域の容量により表示が異なります。ここでは、特に説明していない場合、「SSD-H」、「SSD-M」、および「SSD-L」を併せて「SSD」としています。また、「SSD-H」、「SSD-M」、および「SSD-L」の自己暗号化ドライブを総称して「SSD SED」と呼ぶことがあります。

容量

ドライブの容量が表示されます。

注意

ドライブ容量の表示は製品上の容量と異なる場合があります。例えば、SSD 1.92TBのドライブ容量は「2.00TB」、ニアラインSASディスク 18TBのドライブ容量は「17.9TB」と表示されます。

回転数

ドライブの回転数が表示されます。

SSDまたはSSD SEDの場合、「-」（ハイフン）が表示されます。

15000 rpm

10000 rpm

7200 rpm

RAIDグループ

現在使用中のドライブには、RAIDグループ番号とRAIDグループ名が表示されます。

未使用のドライブには「-」（ハイフン）が表示されます。

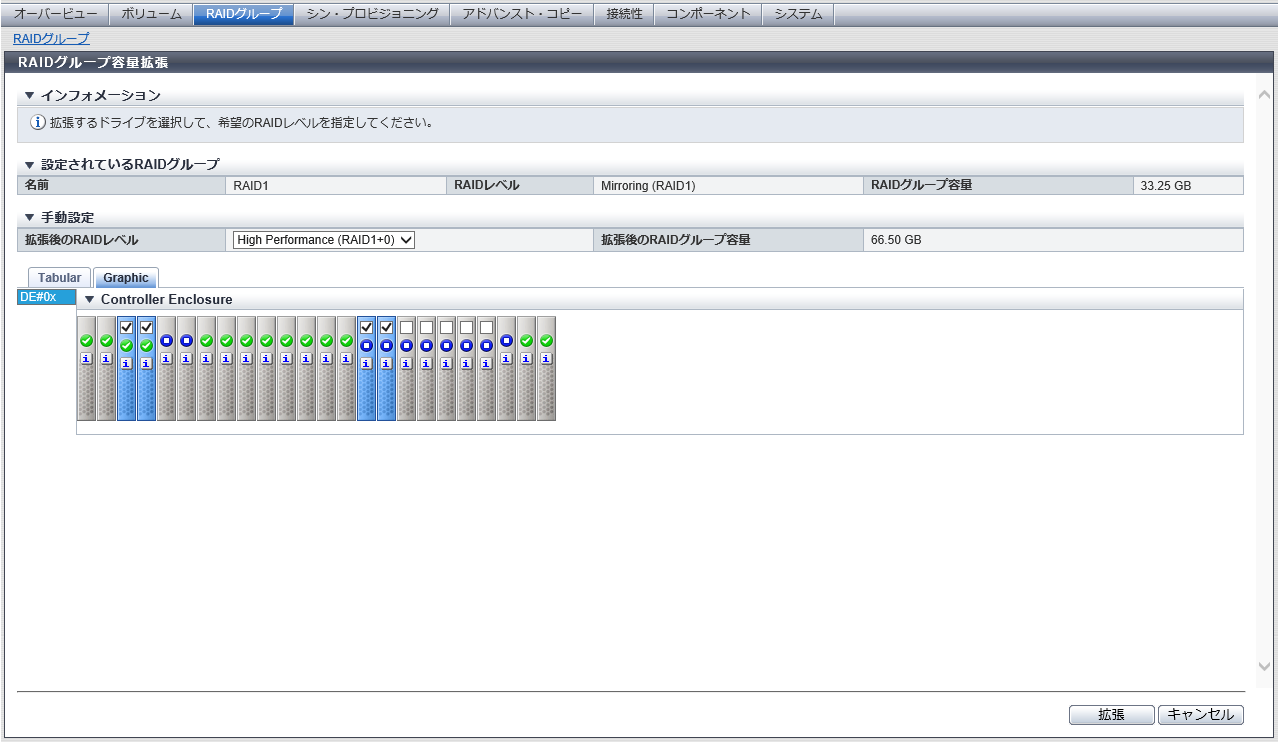

[ Graphic ] タブ

[ Graphic ] タブをクリックして、ドライブを搭載イメージから選択します。装置に搭載されているすべてのドライブの搭載イメージが表示されます。

ETERNUS DX8900 S4のドライブ配置には条件があります。詳細は、「ETERNUS DX8900 S4のドライブ配置条件」を参照してください。そのほかのモデルには、ドライブ配置に必須条件はありません。

項目	説明	設定値
DE選択リストボックス	DEグループを選択します。 DEグループ内のCEまたはDEが1台でも装置に搭載されている場合、選択肢がリストボックスに表示されます。各モデルの選択肢とDEグループの詳細は、「DE選択リストボックス」を参照してください。	DE#0x DE#1x DE#2x DE#3x DE#4x DE#5x DE#6x DE#7x DE#8x DE#9x DE#Ax DE#Bx DE#Cx DE#Dx DE#Ex DE#Fx
DE	選択したDEグループの中で装置に搭載されているCEまたはDEだけが表示されます。 CE#x DE#yy x：CE番号 yy：DE番号
ドライブ選択チェックボックス	選択したRAIDグループで現在使用中のドライブのチェックボックスがオンになっています。拡張後に使用するドライブのチェックボックスをオンにします。拡張後に使用しないドライブのチェックボックスをオフにします。 2.5インチ用CEまたは2.5インチ用DEの場合、左から右へスロット番号の昇順にドライブが表示されます。3.5インチ用CE、3.5インチ用DE、または3.5インチ用高密度DEの場合、左下から右上へスロット番号の昇順にドライブが表示されます。アイコンにマウスポインタを置くと、ドライブの詳細が表示されます。ドライブを選択する際は、「ドライブの選択条件」を参照してください。

項目

説明

設定値

DE選択リストボックス

DEグループを選択します。

DEグループ内のCEまたはDEが1台でも装置に搭載されている場合、選択肢がリストボックスに表示されます。

各モデルの選択肢とDEグループの詳細は、「DE選択リストボックス」を参照してください。

DE#0x

DE#1x

DE#2x

DE#3x

DE#4x

DE#5x

DE#6x

DE#7x

DE#8x

DE#9x

DE#Ax

DE#Bx

DE#Cx

DE#Dx

DE#Ex

DE#Fx

DE

選択したDEグループの中で装置に搭載されているCEまたはDEだけが表示されます。

CE#x

DE#yy

x：CE番号

yy：DE番号

ドライブ選択チェックボックス

選択したRAIDグループで現在使用中のドライブのチェックボックスがオンになっています。

拡張後に使用するドライブのチェックボックスをオンにします。

拡張後に使用しないドライブのチェックボックスをオフにします。

2.5インチ用CEまたは2.5インチ用DEの場合、左から右へスロット番号の昇順にドライブが表示されます。3.5インチ用CE、3.5インチ用DE、または3.5インチ用高密度DEの場合、左下から右上へスロット番号の昇順にドライブが表示されます。

アイコンにマウスポインタを置くと、ドライブの詳細が表示されます。

ドライブを選択する際は、「ドライブの選択条件」を参照してください。

ETERNUS DX8900 S4のドライブ配置条件

ETERNUS DX8900 S4のRAIDグループを構成するドライブの配置には以下の条件があります。

必須条件を満たさないRAIDグループは作成できません。

変更後のRAIDレベル	ドライブ配置条件
RAID1+0	必須	異なるDEにミラーリングのペアドライブを配置すること。
RAID1+0	推奨	できるだけ多くのCE配下のDEにストライピングするドライブを配置すること。できるだけ多くのSASカスケード (*1) にストライピングするドライブを配置すること。
RAID5	必須	異なるDEにメンバードライブを配置すること。
RAID5	推奨	できるだけ多くのCE配下のDEにメンバードライブを分散して配置すること。できるだけ多くのSASカスケード (*1) にメンバードライブを分散して配置すること。
RAID6	必須	同一DEのメンバードライブは、2台以下の配置にすること。
RAID6	推奨	できるだけ多くのCE配下のDEにメンバードライブを分散して配置すること。できるだけ多くのSASカスケード (*1) にメンバードライブを分散して配置すること。

*1

:

ETERNUS DX8900 S4の「SASカスケード」とは、1つのドライブインターフェースポートに接続されるDEのことです。同一SASカスケード上のDEを以下に示します。

CE#x/DI Port#0 に接続される、DE#x1、DE#x2、DE#x3 (x：0 ～ B)

CE#x/DI Port#1 に接続される、DE#x4、DE#x5、DE#x6、DE#x7 (x：0 ～ B)

CE#x/DI Port#2 に接続される、DE#x8、DE#x9、DE#xA、DE#xB (x：0 ～ B)

CE#x/DI Port#3 に接続される、DE#xC、DE#xD、DE#xE、DE#xF (x：0 ～ B)

（例）CE#0/DI Port#0 に接続される、DE#01、DE#02、DE#03 は、同一SASカスケード上のDEです。

注意

RAIDレベル変換時のドライブ選択条件は、以下のとおりです。

LDE実行前とLDE実行後でRAIDレベルが同じ場合
- LDE実行前のRAIDグループで使用していたドライブは削除できません。

LDE実行前とLDE実行後でRAIDレベルが異なる場合

LDE実行前とLDE実行後のRAIDグループを比較してデータドライブ数 (*1) を減らせません。

*1

:

ユーザーデータが格納されている論理的なドライブの数です。ドライブ数は、RAIDレベルで異なります。

RAIDレベル	ドライブ構成 (*2)	データドライブ数
RAID1+0	nD + nM	n
RAID5	nD + 1P	n
RAID6	nD + 2P	n
RAID1	1D + 1M	1
RAID0	nD	n

*2

:

D：Data、M：Mirror、P：Parity を示します。

RAIDレベルの変更によって、使用しなくなるドライブはRAIDグループから削除できます。ただし、すべてのドライブを削除することはできません。

操作手順

容量を拡張するRAIDグループを選択し、[ アクション ] から「容量拡張」をクリックします。
注意
- 以下のRAIDグループを選択した場合、「容量拡張」をクリックできません。
  - RAIDレベルが「RAID5+0」または「RAID6-FR」
  - Usage が「Extreme Cache Pool」
  - WSVが登録されている
  - ストライプサイズが「64KB」以外
拡張後のRAIDレベル、および使用するドライブを選択し、[ 拡張 ] ボタンをクリックします。
→ 確認画面が表示されます。
注意
- 以下の場合、エラー画面が表示されます。
  - 選択したドライブが使用できる最大数を超えている
  - ドライブ配置条件を満たしていない

    （詳細は、「ETERNUS DX8900 S4のドライブ配置条件」を参照してください。）
[ OK ] ボタンをクリックします。

→ RAIDグループ容量の拡張が開始されます。
[ 完了 ] ボタンをクリックして、[ RAIDグループ ] 画面に戻ります。
