エコモードスケジュール（シン・プロビジョニングプール）

概要

注意

シン・プロビジョニングを利用する場合は、シン・プロビジョニング機能を「有効」にします。詳細は、「シン・プロビジョニング設定」を参照してください。

備考

Deduplication、Compression、またはその両方が有効なTPPは、TPP一覧に表示されません。
シン・プロビジョニング機能の有効／無効を確認する場合は、「設定（シン・プロビジョニング）」を参照してください。
エコモードを使用する場合は、エコモードの共通設定とエコモードスケジュールの作成が必要です。詳細は、「エコモード共通設定変更」と「エコモードスケジュール作成」を参照してください。
TPPにエコモードスケジュールを割り当てる場合は、「エコモードスケジュール割当（シン・プロビジョニングプール）」を参照してください。

ユーザー権限

デフォルトロールにおける実行可否

デフォルトロール	実行可否
Monitor
Admin
StorageAdmin
AccountAdmin
SecurityAdmin
Maintainer

権限とロールについては、「役割および権限」を参照してください。

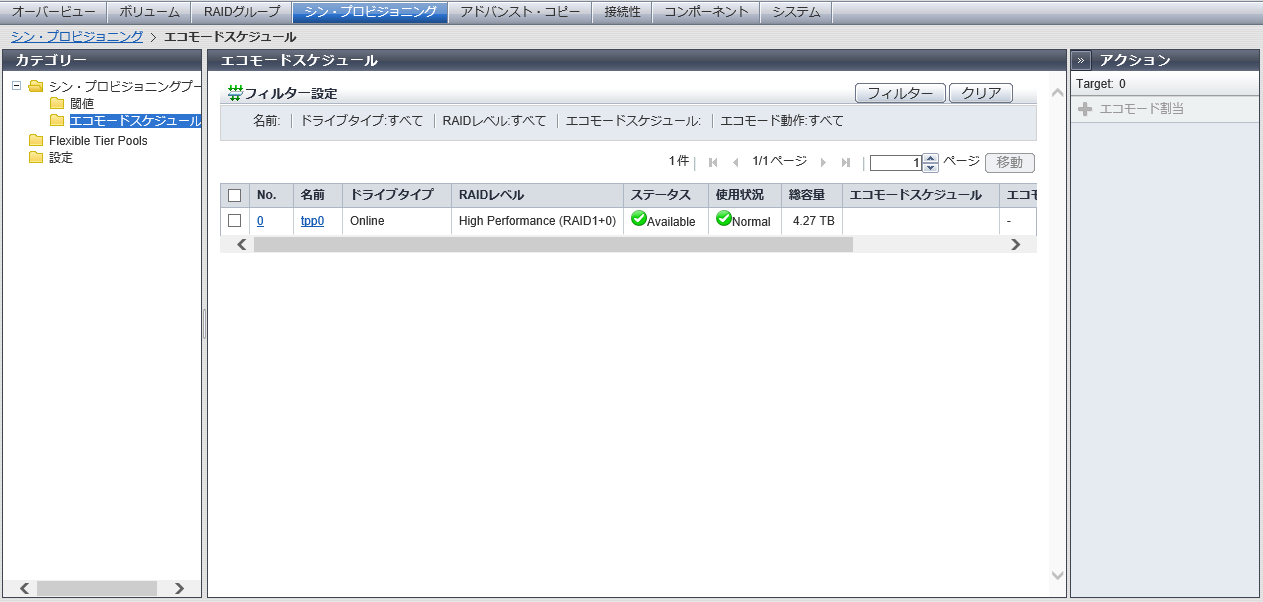

表示内容

TPPに設定されているエコモードの動作状態が一覧表示されます。

TPP一覧

項目	説明
No.	TPP番号が表示されます。クリックすると、[ シン・プロビジョニングプール詳細 ] 画面（[ Basic ] タブ）が表示されます。
名前	TPP名が表示されます。クリックすると、[ シン・プロビジョニングプール詳細 ] 画面（[ Basic ] タブ）が表示されます。
ドライブタイプ	TPPを構成するドライブのタイプが表示されます。 Online Nearline SSD Online SED Nearline SED SSD SED
RAIDレベル	TPPを構成するRAIDグループのRAIDレベルが表示されます。 High Performance (RAID1+0) High Capacity (RAID5) High Reliability (RAID6) High Reliability (RAID6-FR) Mirroring (RAID1) Striping (RAID0)
ステータス	TPPのステータスが表示されます。詳細は、「シン・プロビジョニングプールのステータス」を参照してください。
使用状況	TPPまたはデータコンテナボリュームの使用状況が表示されます。 Normal TPPの使用率が注意閾値未満です。 Attention TPPの使用率が注意閾値以上、警告閾値未満です。または、データコンテナボリュームの使用率が80 %以上です。 Warning TPPの使用率が警告閾値以上です。
総容量	TPPの総容量が表示されます。
エコモードスケジュール	TPPに割り当てたエコモードスケジュールの名前が表示されます。ストレージ基盤ソフトウェアがエコモード制御中の場合、「External」が表示されます。エコモードスケジュールを割り当てていない場合、空白になります。
エコモード動作	エコモードスケジュールの動作状態が表示されます。エコモードスケジュールを割り当てていない場合、「-」（ハイフン）が表示されます。ドライブ電源を切るエコモード動作時にドライブの電源が切断されます。モーターを停止するエコモード動作時にドライブのモーターが停止されます。常時稼働させるエコモード無効でドライブを常時稼働させます。
モーターステータス	ドライブのモーターの動作状態が表示されます。 Active 動作中 In the Boot Process 起動処理中 Idle 停止中 In the Stop Process 停止処理中 Power Off 電源切断中

フィルター設定

機能説明

フィルター設定は、指定したすべての条件に一致するTPPだけを一覧表示するための機能です。

初期状態は絞り込みなしです。指定できる条件は以下のとおりです。

項目	説明	設定値
名前	表示したいTPPの名前を入力します。入力した名前と一致したTPP、および部分的に一致したTPPが絞り込まれます。 TPP名で絞り込まない場合、本項目を空白にしてください。	TPP名空白
ドライブタイプ	表示したいTPPのドライブタイプを選択します。ドライブのタイプで絞り込まない場合、「すべて」を選択してください。	すべて Online Nearline SSD Online SED Nearline SED SSD SED
RAIDレベル	表示したいTPPのRAIDレベルを選択します。 RAIDレベルで絞り込まない場合、「すべて」を選択してください。	すべて High Performance (RAID1+0) High Capacity (RAID5) High Reliability (RAID6) High Reliability (RAID6-FR) Mirroring (RAID1) Striping (RAID0)
エコモードスケジュール	表示したいTPPのエコモードスケジュール名を入力します。入力したエコモードスケジュール名と一致、および部分的に一致するエコモードスケジュールを割り当てたTPPが絞り込まれます。エコモードスケジュールで絞り込まない場合、本項目を空白にしてください。	エコモードスケジュール名「External」空白
エコモード動作	表示したいTPPのエコモード動作を選択します。エコモード動作状態で絞り込まない場合、「すべて」エコモード動作時にドライブの電源が切断されるTPPを表示する場合、「ドライブ電源を切る」エコモード動作時にドライブのモーターが停止されるTPPを表示する場合、「モーターを停止する」エコモード無効でドライブを常時稼働させるTPPを表示する場合、「常時稼働させる」エコモードスケジュールを割り当てていないTPPを表示する場合、「-」（ハイフン）	すべてドライブ電源を切るモーターを停止する常時稼働させる「-」（ハイフン）

項目

説明

設定値

名前

表示したいTPPの名前を入力します。

入力した名前と一致したTPP、および部分的に一致したTPPが絞り込まれます。

TPP名で絞り込まない場合、本項目を空白にしてください。

TPP名

空白

ドライブタイプ

表示したいTPPのドライブタイプを選択します。

ドライブのタイプで絞り込まない場合、「すべて」を選択してください。

すべて

Online

Nearline

SSD

Online SED

Nearline SED

SSD SED

RAIDレベル

表示したいTPPのRAIDレベルを選択します。

RAIDレベルで絞り込まない場合、「すべて」を選択してください。

すべて

High Performance (RAID1+0)

High Capacity (RAID5)

High Reliability (RAID6)

High Reliability (RAID6-FR)

Mirroring (RAID1)

Striping (RAID0)

エコモードスケジュール

表示したいTPPのエコモードスケジュール名を入力します。

入力したエコモードスケジュール名と一致、および部分的に一致するエコモードスケジュールを割り当てたTPPが絞り込まれます。

エコモードスケジュールで絞り込まない場合、本項目を空白にしてください。

エコモードスケジュール名

「External」

空白

エコモード動作

表示したいTPPのエコモード動作を選択します。

エコモード動作状態で絞り込まない場合、「すべて」
エコモード動作時にドライブの電源が切断されるTPPを表示する場合、「ドライブ電源を切る」
エコモード動作時にドライブのモーターが停止されるTPPを表示する場合、「モーターを停止する」
エコモード無効でドライブを常時稼働させるTPPを表示する場合、「常時稼働させる」
エコモードスケジュールを割り当てていないTPPを表示する場合、「-」（ハイフン）

すべて

ドライブ電源を切る

モーターを停止する

常時稼働させる

「-」（ハイフン）
