性能情報（QoS）
概要
ホストI/Oに対するボリュームQoSの性能情報が表示されます。
本機能では、ボリュームごとのIOPS、スループット、およびボリュームごと設定された帯域制限値を確認できます。
ETERNUS DX60 S5 では、本機能は未サポートです。
表示対象となるボリュームタイプは、Standard、SDV、WSV、TPV（NAS運用ボリュームおよびDeduplication/Compressionボリューム を含む）、およびFTV です。ただし、ODXバッファーボリューム、NASバックアップボリューム、NASシステムボリューム、およびデータコンテナボリュームは表示対象外です。
QoS動作モードの有効／無効に関係なく、ボリュームQoSの性能情報が表示されます。QoS動作モードが無効の場合、帯域制限はすべて初期値（「無制限」）で表示されます。
性能情報は、Web GUI、CLI、またはほかの監視ソフトウェアから性能情報取得が開始された場合に採取されます。Web GUIの開始操作については、「性能情報取得開始／停止」を参照してください。
性能情報の取得間隔は開始操作で指定されます。Web GUIから開始する場合、初期値は30秒です。
性能情報は取得間隔内での平均値が表示されます。
ここでは説明の必要がない場合、「ボリューム」と「外部ボリューム」を両方とも「ボリューム」と表記しています。
ユーザー権限
デフォルトロールにおける実行可否
| デフォルトロール | 実行可否 |
|---|---|
| Monitor | |
| Admin | |
| StorageAdmin | |
| AccountAdmin | |
| SecurityAdmin | |
| Maintainer |
権限とロールについては、「役割および権限」を参照してください。

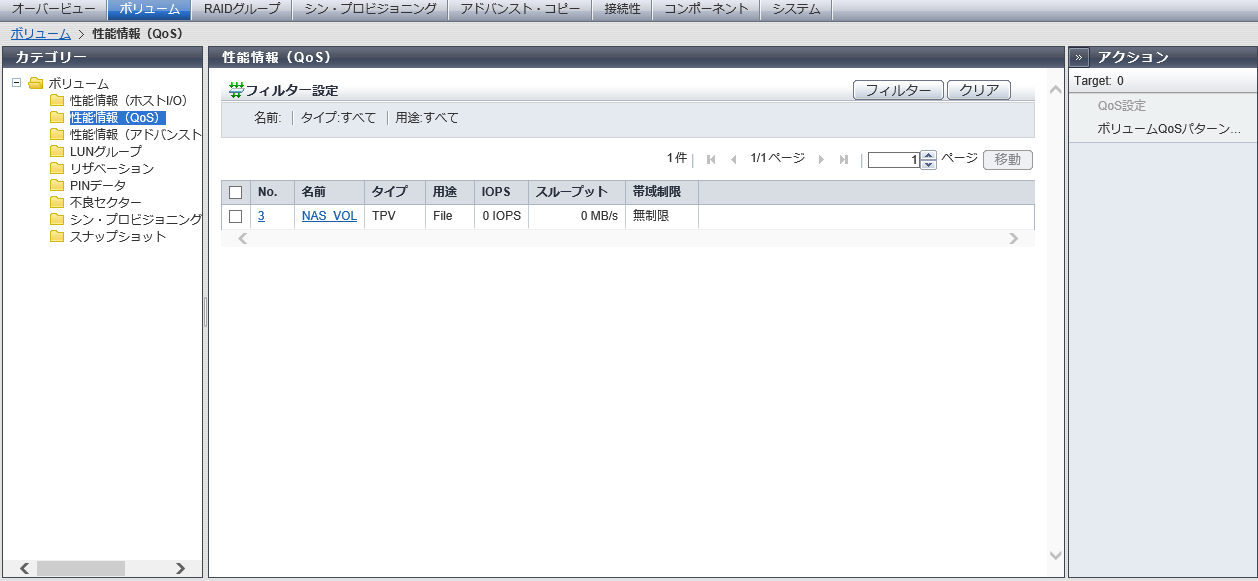

表示内容
ボリュームQoSの性能情報が一覧表示されます。
ボリューム一覧
| 項目 | 説明 |
|---|---|
No. |
ボリューム番号が表示されます。 クリックすると、[ ボリューム詳細 ] 画面（[ Basic ] タブ） が表示されます。 |
名前 |
ボリューム名が表示されます。 クリックすると、[ ボリューム詳細 ] 画面（[ Basic ] タブ） が表示されます。 |
タイプ |
ボリュームの種別が表示されます。 |
用途 |
ボリュームの用途が表示されます。
|
IOPS |
1秒あたりのリード回数およびライト回数を合算したIOPSが表示されます。 |
スループット |
1秒あたりのリードデータの転送量およびライトデータの転送量を合算したスループットが表示されます。 |
帯域制限 |
ボリュームの帯域制限値が表示されます。 帯域制限を設定していないボリュームは、初期値（「無制限」）が表示されます。 詳細は、「帯域制限」を参照してください。 |
フィルター設定
機能説明
フィルター設定は、指定したすべての条件に一致するボリュームだけを一覧表示するための機能です。
初期状態は絞り込みなしです。指定できる条件は以下のとおりです。
| 項目 | 説明 | 設定値 |
|---|---|---|
名前 |
表示したいボリュームの名前を入力します。 ボリューム名で絞り込まない場合、本項目を空白にしてください。 |
ボリューム名 空白 |
タイプ |
表示したいボリュームのボリューム種別を選択します。 シン・プロビジョニング機能が「有効」の場合だけ、選択肢に「TPV」と「FTV」が表示されます。 |
すべて Standard TPV FTV WSV SDV SDPV Temporary |
用途 |
表示したいボリュームの用途を選択します。 Deduplication/Compression機能が有効の場合だけ、選択肢に「Block/Dedupe&Comp」、「Block/Dedupe」、および「Block/Comp」が表示されます。 無停止ストレージマイグレーションライセンスが登録されている場合だけ、選択肢に「Migration」が表示されます。 Veeam Storage Integration ライセンスが登録されている場合だけ、選択肢に「Veeam」、「Dedupe&Comp/Veeam」、「Dedupe/Veeam」、および「Comp/Veeam」が表示されます。 |
すべて Block Block/Dedupe&Comp Block/Dedupe Block/Comp File System Migration Veeam Dedupe&Comp/Veeam Dedupe/Veeam Comp/Veeam |
