SASポート
概要
装置に登録されているSASポートパラメーターの一覧がCAタイプごとに表示されます。
ユーザー権限
デフォルトロールにおける実行可否
| デフォルトロール | 実行可否 |
|---|---|
| Monitor | |
| Admin | |
| StorageAdmin | |
| AccountAdmin | |
| SecurityAdmin | |
| Maintainer |
権限とロールについては、「役割および権限」を参照してください。
表示内容

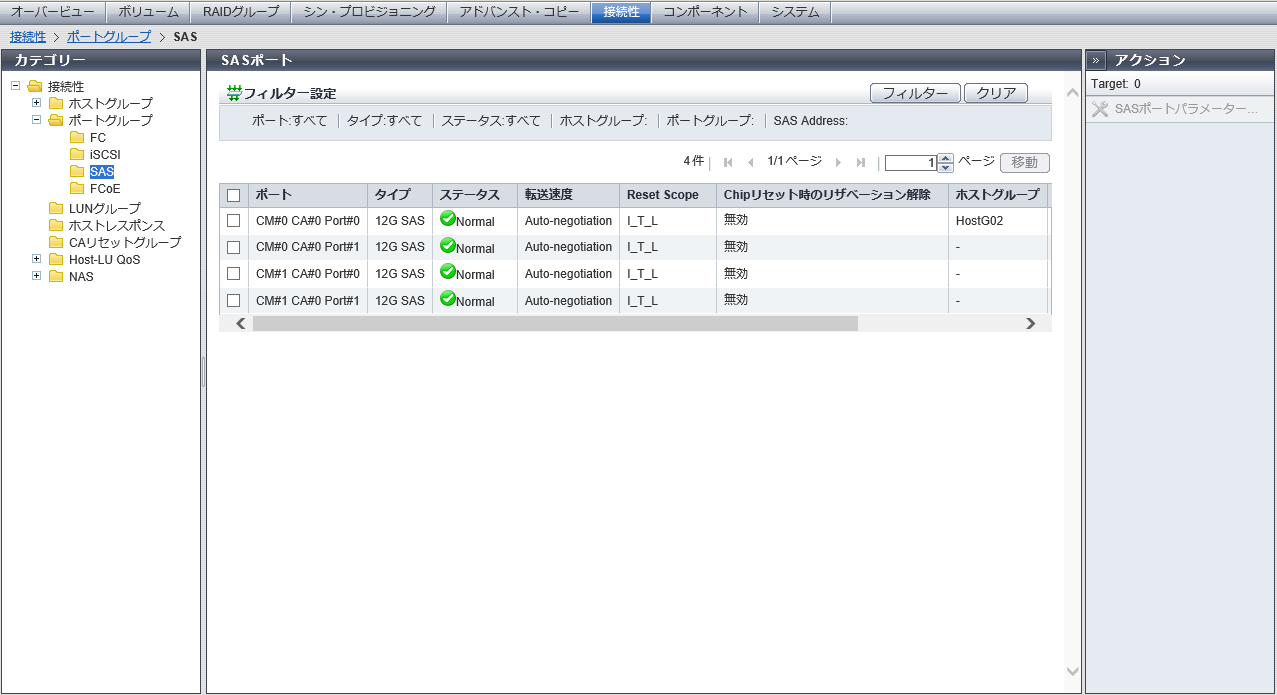

SASポート一覧
装置に登録されているSASポートのパラメーターが表示されます。
SASポートは、ETERNUS DX60 S5/DX100 S5/DX200 S5 でサポートします。
| 項目 | 説明 |
|---|---|
|
ポート |
対象ポートの位置情報が表示されます。 CM#x CA#y Port#z x：CM番号 y：CA番号 z：Port番号 |
|
タイプ |
対象ポートのCAタイプが表示されます。 注意
|
|
ステータス |
対象ポートのステータスが表示されます。 詳細は、「部品のステータス」を参照してください。 |
|
転送速度 |
対象ポートの転送速度が表示されます。 Auto-negotiation 1.5 Gbit/s 3 Gbit/s 6 Gbit/s 12 Gbit/s |
|
Reset Scope |
対象ポートのリセット作用範囲が表示されます。 リセット作用範囲とは、対象ポートが複数のサーバと接続している場合、サーバからのコマンドリセット要求が作用する範囲のことです。
|
|
Chipリセット時のリザベーション解除 |
対象ポート（チップ）がリセットされたとき、ボリュームのリザーブ状態解除が有効か、無効かが表示されます。 |
|
ホストグループ |
対象ポートとホストアフィニティ設定したホストグループの名前が表示されます。 ホストアフィニティ設定したホストグループが存在しない場合、「-」（ハイフン）が表示されます。 |
|
ポートグループ |
対象ポートが所属するポートグループの名前が表示されます。 対象ポートがポートグループに所属していない場合、「-」（ハイフン）が表示されます。 |
|
SAS Address |
対象ポートとホストアフィニティ設定したすべてのSASホストの SAS Address が表示されます。 ホストアフィニティ設定していない場合、「-」（ハイフン）が表示されます。 |
フィルター設定
機能説明
フィルター設定は、指定したすべての条件に一致するSASポートを一覧表示するための機能です。
初期状態は絞り込みなしです。指定できる条件は以下のとおりです。
| 項目 | 説明 | 設定値 |
|---|---|---|
ポート |
表示したいポートの位置情報を選択します。 |
すべて CM#x CA#y Port#z x：CM番号 y：CA番号 z：Port番号 |
タイプ |
表示したいポートのタイプを選択します。 |
すべて 6G SAS 12G SAS |
ステータス |
表示したいポートのステータスを選択します。 |
すべて ポートステータス |
ホストグループ |
表示したいポートとホストアフィニティ設定したホストグループ名を入力します。 入力したホストグループ名と一致したポート、および部分的に一致したポートが絞り込まれます。 ホストグループ名で絞り込まない場合、本項目を空白にしてください。 |
空白 ホストグループ名 |
ポートグループ |
表示したいポートが所属するポートグループ名を入力します。 入力したポートグループ名と一致したポート、および部分的に一致したポートが絞り込まれます。 ポートグループ名で絞り込まない場合、本項目を空白にしてください。 |
空白 ポートグループ名 |
SAS Address |
表示したいポートとホストアフィニティ設定したSASホストのSAS Addressを入力します。 入力したSAS Addressと一致したポート、および部分的に一致したポートが絞り込まれます。 SAS Addressで絞り込まない場合、本項目を空白にしてください。 |
空白 SAS Address |
