外部RAIDグループ

概要

外部RAIDグループの一覧が表示されます。

本機能は、無停止ストレージマイグレーションライセンスが登録されている場合だけ表示されます。

注意

事前に、外部RAIDグループの作成が必要です。詳細は、「外部RAIDグループ作成」を参照してください。

ユーザー権限

デフォルトロールにおける実行可否

デフォルトロール	実行可否
Monitor
Admin
StorageAdmin
AccountAdmin
SecurityAdmin
Maintainer

権限とロールについては、「役割および権限」を参照してください。

表示内容

外部RAIDグループの情報が表示されます。

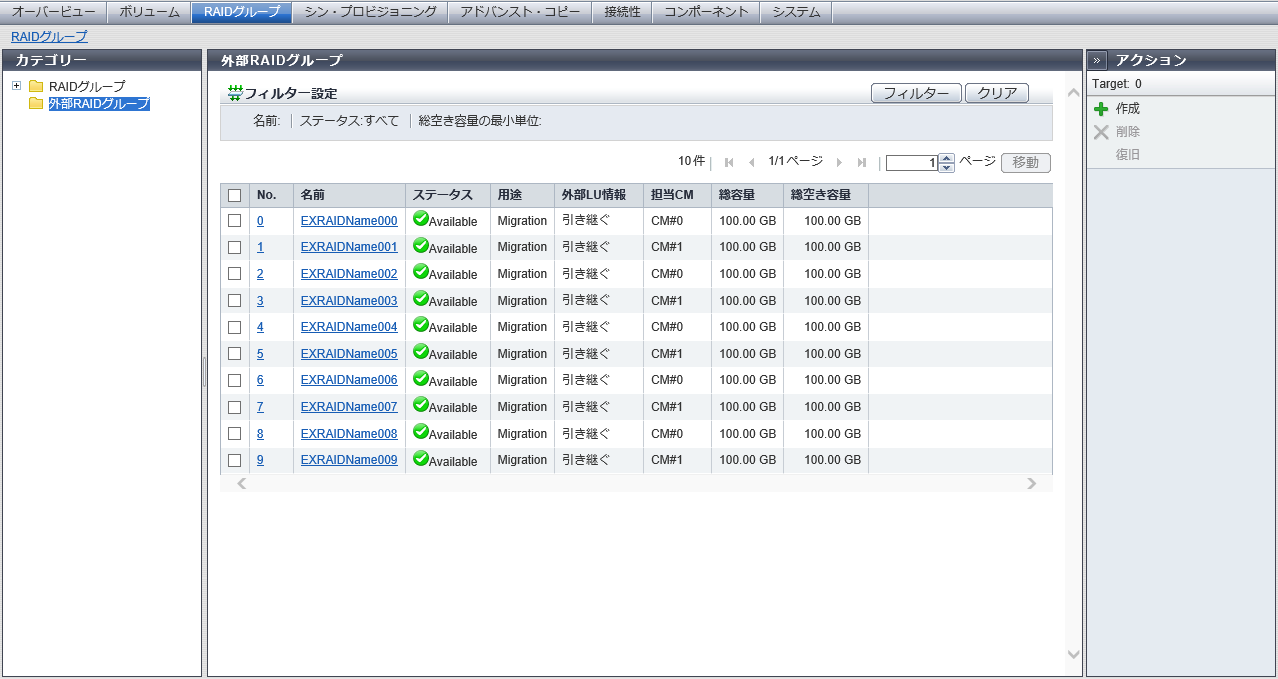

外部RAIDグループ一覧

項目	説明
No.	外部RAIDグループ番号が表示されます。クリックすると、[ 外部RAIDグループ詳細 ] 画面（[ Basic ] タブ）が表示されます。
名前	外部RAIDグループ名が表示されます。クリックすると、[ 外部RAIDグループ詳細 ] 画面（[ Basic ] タブ）が表示されます。
ステータス	外部RAIDグループのステータスが表示されます。詳細は、「外部RAIDグループのステータス」を参照してください。
用途	外部RAIDグループの用途が表示されます。 Migration データ移行で使用する外部RAIDグループです。
外部LU情報	外部RAIDグループが「外部LU情報」を引き継いでいるかどうかが表示されます。「外部LU情報」を引き継いでいる場合、「引き継ぐ」が表示されます。「外部LU情報」を引き継いでいない場合、「-」（ハイフン）が表示されます。
担当CM	外部RAIDグループの担当CMが表示されます。 ETERNUS DX900 S5またはETERNUS DX8900 S4の場合 CE#x CM#y そのほかのモデルの場合 CM#y x：CE番号 y：CM番号
総容量	外部RAIDグループの総容量が表示されます。
総空き容量	外部RAIDグループの総空き容量が表示されます。外部RAIDグループに外部ボリュームを作成している場合、本項目に「0.00 MB」が表示されます。外部RAIDグループに外部ボリュームを作成していない場合、本項目に外部RAIDグループの総容量が表示されます。例えば、外部RAID グループの総容量が「2.00 GB」の場合、本項目には以下のどちらかが表示されます。外部ボリュームを作成している場合、「0.00 MB」外部ボリュームを作成していない場合、「2.00 GB」

[ 外部RAIDグループ詳細 ] 画面（[ Basic ] タブ）

外部RAIDグループの詳細が表示されます。

外部RAIDグループ情報

項目	説明
ステータス	外部RAIDグループのステータスが表示されます。詳細は、「外部RAIDグループのステータス」を参照してください。
用途	外部RAIDグループの用途が表示されます。 Migration データ移行で使用する外部ドライブです。
外部LU情報	外部RAIDグループが「外部LU情報」を引き継いでいるかどうかが表示されます。「外部LU情報」を引き継いでいる場合、「引き継ぐ」が表示されます。「外部LU情報」を引き継いでいない場合、「-」（ハイフン）が表示されます。
担当CM	外部RAIDグループの担当CMが表示されます。 ETERNUS DX900 S5またはETERNUS DX8900 S4の場合 CE#x CM#y そのほかのモデルの場合 CM#y x：CE番号 y：CM番号
総容量	外部RAIDグループの総容量が表示されます。また、（）内に「byte」単位の容量も表示されます。
総空き容量	外部RAIDグループの総空き容量が表示されます。また、（）内に「byte」単位の容量も表示されます。外部RAIDグループに外部ボリュームを作成している場合、本項目に「0.00 MB」が表示されます。外部RAIDグループに外部ボリュームを作成していない場合、本項目に外部RAIDグループの総容量が表示されます。

[ 外部RAIDグループ詳細 ] 画面（[ 外部ドライブ ] タブ）

外部RAIDグループを作成している外部ドライブ情報が表示されます。

外部RAIDグループドライブ情報

項目	説明
No.	外部ドライブの番号が表示されます。
ステータス	外部ドライブのステータスが表示されます。詳細は、「外部RAIDグループのステータス」を参照してください。
用途	外部ドライブの用途が表示されます。
外部LU情報	外部ドライブが「外部LU情報」を引き継いでいるかどうかが表示されます。「外部LU情報」を引き継いでいる場合、「引き継ぐ」が表示されます。「外部LU情報」を引き継いでいない場合、「-」（ハイフン）が表示されます。
容量	外部ドライブの容量が表示されます。
シリアルナンバー	外部ストレージ装置の製造番号が表示されます。
UID	外部ドライブをホストから特定するための識別子（デバイス名）が表示されます。 32桁の半角数字英大文字（16進数）
ベンダーID	外部ストレージ装置の製造社名が表示されます。
プロダクトID	外部ストレージ装置の製品名が表示されます。
LUN Addressing	外部ドライブに設定されているLUNアドレッシング形態のフォーマット種別が表示されます。 LUN Addressing が「PRHL (Peripheral device addressing)」および「FLAT (Flat space addressing)」のいずれでもない場合、「-」（ハイフン）が表示されます。
LUN	外部ドライブのボリューム番号（ホストLUN）が表示されます。 LUN Addressing が「PRHL」または「FLAT」の場合 0 ～ 4095（10進数）そのほかの場合ボリューム番号（16桁の16進数）

フィルター設定

機能説明

フィルター設定は、指定したすべての条件に一致する外部RAIDグループだけを一覧表示するための機能です。

初期状態は絞り込みなしです。指定できる条件は以下のとおりです。

項目	説明	設定値
名前	表示したい外部RAIDグループの名前を入力します。入力した名前と一致した外部RAIDグループ、および部分的に一致した外部RAIDグループが絞り込まれます。外部RAIDグループ名で絞り込まない場合、本項目を空白にしてください。	外部RAIDグループ名空白
ステータス	表示したい外部RAIDグループのステータスを選択します。	すべて「外部RAIDグループのステータス」を参照
総空き容量の最小単位	表示したい外部RAIDグループの総空き容量の最小値を入力し、単位を選択します。総空き容量で絞り込まない場合、本項目を空白にするか、または「0」を入力してください。	総空き容量 [TB/GB/MB] 0 MB

項目

説明

設定値

名前

表示したい外部RAIDグループの名前を入力します。

入力した名前と一致した外部RAIDグループ、および部分的に一致した外部RAIDグループが絞り込まれます。

外部RAIDグループ名で絞り込まない場合、本項目を空白にしてください。

外部RAIDグループ名

空白

ステータス

表示したい外部RAIDグループのステータスを選択します。

すべて

「外部RAIDグループのステータス」を参照

総空き容量の最小単位

表示したい外部RAIDグループの総空き容量の最小値を入力し、単位を選択します。

総空き容量で絞り込まない場合、本項目を空白にするか、または「0」を入力してください。

総空き容量 [TB/GB/MB]

0 MB
