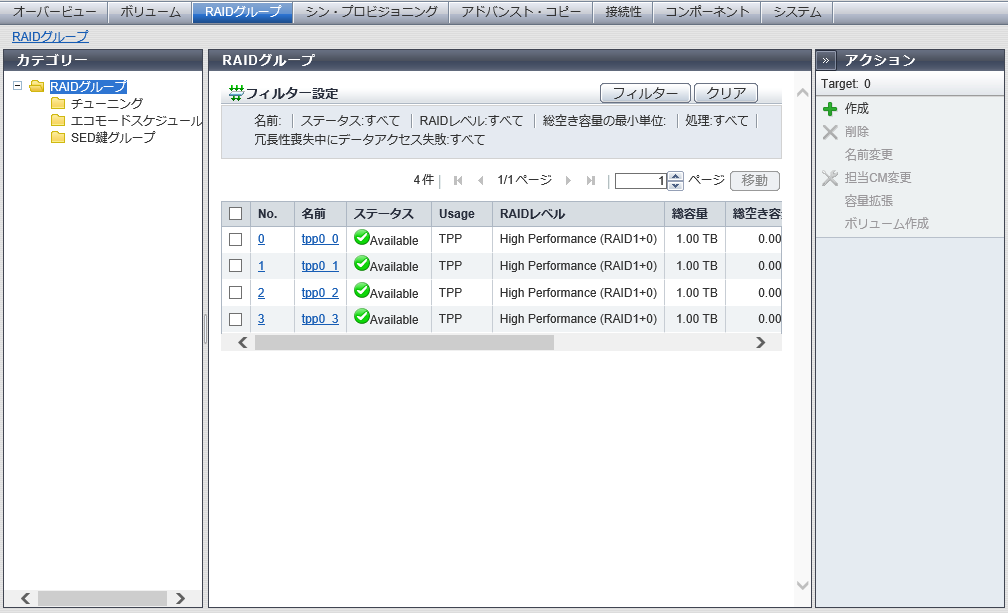

RAIDグループ（基本情報）

RAIDグループ番号が表示されます。

昇順に付与されます。

クリックすると、[ RAIDグループ詳細 ] 画面（[ Basic ] タブ）が表示されます。

RAIDグループ名が表示されます。

クリックすると、[ RAIDグループ詳細 ] 画面（[ Basic ] タブ）が表示されます。

RAIDグループのステータスが表示されます。

詳細は、「RAIDグループのステータス」を参照してください。

RAIDグループの用途が表示されます。

• Standard

  タイプが「Standard」、「SDV」、または「SDPV」のボリュームの作成領域として使用されているRAIDグループです。

• Standard / WSV

  以下のいずれかのボリュームの作成領域として使用されているRAIDグループです。

  • 「WSV」および「Standard」

  • 「WSV」および「SDV」

  • 「WSV」および「SDPV」

• WSV

  タイプが「WSV」のボリュームの作成領域として使用されているRAIDグループです。

• TPP

  TPP に属しているRAIDグループです。

• FTRP

  FTRP に属しているRAIDグループです。

• RDB

  RECディスクバッファー として登録されているRAIDグループです。

• Extreme Cache Pool

  Extreme Cache Pool として登録されているRAIDグループです。

• Temporary

  LDE 実行中に作成される作業用RAIDグループです。

• 「-」（ハイフン）

  未使用のRAIDグループです。

RAIDレベルが表示されます。

High Performance (RAID1+0)

High Capacity (RAID5)

High Reliability (RAID6)

High Reliability (RAID6-FR)

Reliability (RAID5+0)

Mirroring (RAID1)

Striping (RAID0)

RAIDグループの総容量が表示されます。

1TB以上の場合はTB単位、1GB以上の場合は GB単位で表示されます。小数点2桁まで表示されます。

RAIDグループの総空き容量が表示されます。

1TB以上の場合はTB単位、1GB以上の場合は GB単位で表示されます。小数点2桁まで表示されます。

空き領域とは、RAID グループ内でボリュームを未登録の領域、およびボリュームの作成／削除によって分散して空いている領域を指します。

Usageが「Temporary」の場合、「-」（ハイフン）が表示されます。

RAIDグループの担当CMが表示されます。

ETERNUS DX900 S5またはETERNUS DX8900 S4の場合

CE#x CM#y

そのほかのモデルの場合

CM#y

x：CE番号

y：CM番号

現在実行中の処理が表示されます。

現在実行中の処理がない場合は「-」（ハイフン）が表示されます。

• リカバリー中

  リビルド、コピーバック、リダンダント・コピー、またはRAIDグループ復旧を実行中です。

• 拡張中

  LDE によるRAIDグループ容量の拡張を実行中です。

• フォーマット中

  フォーマット中です。

RAIDグループのステータスが表示されます。

詳細は、「RAIDグループのステータス」を参照してください。

RAIDレベルが表示されます。

High Performance (RAID1+0)

High Capacity (RAID5)

High Reliability (RAID6)

High Reliability (RAID6-FR)

Reliability (RAID5+0)

Mirroring (RAID1)

Striping (RAID0)

Fast Recovery RAIDグループ内のドライブ構成が表示されます。

本項目は、RAIDレベルが「RAID6-FR」の場合だけ表示されます。

(3D+2P)x2+1HS

(4D+2P)x2+1HS

(6D+2P)x2+1HS

(9D+2P)x2+1HS

(12D+2P)x2+1HS

(5D+2P)x4+1HS

(13D+2P)x2+1HS

(8D+2P)x3+1HS

(4D+2P)x5+1HS

(3D+2P)x6+1HS

D：Data

P：Parity

HS：Hot Spare

RAIDグループの総容量が表示されます。

（ ）内にMB単位の総容量も表示されます。

RAIDグループの総空き容量が表示されます。

（ ）内にMB単位の総空き容量も表示されます。

LDE実行中に作成される作業用RAIDグループの場合、「-」（ハイフン）が表示されます。

RAIDグループの担当CMが表示されます。

ETERNUS DX900 S5またはETERNUS DX8900 S4の場合

CE#x CM#y

そのほかのモデルの場合

CM#y

x：CE番号

y：CM番号

RAIDグループに割り当てたエコモードスケジュールの名前が表示されます。

ストレージ基盤ソフトウェアがエコモード制御中の場合、「External」が表示されます。

エコモードスケジュールを割り当てていない場合、空白になります。

エコモードスケジュールの動作状態が表示されます。

エコモードスケジュールを割り当てていない場合、「-」（ハイフン）が表示されます。

• ドライブ電源を切る

  エコモード動作時にドライブの電源が切断されます。

• モーターを停止する

  エコモード動作時にドライブのモーターが停止されます。

• 常時稼働させる

  エコモード無効でドライブを常時稼働させます。

ドライブのモーターのステータスが表示されます。

• Active

  動作中

• In the Boot Process

  起動処理中

• Idle

  停止中

• In the Stop Process

  停止処理中

• Power Off

  電源切断中

Fast Recovery RAID グループ内のHS 領域が使用されている（*1）場合、データの復元元ドライブの位置情報が表示されます。Fast Recovery（*2）が動作していない場合、空白となります。

本項目は、RAID レベルが「RAID6-FR」の場合だけ表示されます。

CE Slot#y

CE#x Slot#y

DE#zz Slot#y

x：CE番号

y：スロット番号

zz：DE番号

現在実行中の処理が表示されます。

現在実行中の処理がない場合は「-」（ハイフン）が表示されます。

現在実行中の処理の進捗がバーと進捗率（0 ～ 100 %）で表示されます。画面を更新すると、進捗率が最新になります。現在実行中の処理がない場合は「-」（ハイフン）が表示されます。

リカバリーの推定残り時間が表示されます。画面を更新すると、推定残り時間が最新になります。処理が「リカバリー中」以外の場合、本項目は表示されません。

• 計算中

  推定残り時間を計算中です。

• 30日以上

  推定残り時間が30日以上です。

• x日y時間z分

  推定残り時間が1分以上、30日未満です。1日未満の場合、「日」は省略されます。1時間未満の場合、「日」と「時間」は省略されます。

• 1分未満

  推定残り時間が1分未満です。

x：1 ～ 29

y：0 ～ 23

z：0 ～ 59

リカバリーの残り容量が表示されます。画面を更新すると、残り容量が最新になります。処理が「リカバリー中」以外の場合、本項目は表示されません。

RAIDグループの Stripe Depth (*1) が表示されます。

RAIDレベルが「RAID1」の場合は「-」（ハイフン）が表示されます。

64 KB

128 KB

256 KB

512 KB

1024 KB

ドライブが搭載されているエンクロージャの番号が表示されます。

   CE：コントローラーエンクロージャ（2.5インチ用、3.5インチ用）

   DE：ドライブエンクロージャ（2.5インチ用、3.5インチ用、および3.5インチ用高密度DE用）

CE

CE#x

DE#yy

x：CE番号

y：DE番号

ドライブが搭載されているスロットの番号が表示されます。

2.5インチ用CE/DE：0 ～ 23

3.5インチ用CE/DE：0 ～ 11

3.5 インチ用高密度DE：0 ～ 59

ドライブのステータスが表示されます。

詳細は、「ドライブのステータス」を参照してください。

ドライブの種別が以下の組み合わせで表示されます。

• ドライブサイズ

  • 2.5 インチの場合、「2.5"」

  • 3.5 インチの場合、「3.5"」

• ドライブ属性

  • SAS ディスクの場合、「Online」

  • ニアラインSAS ディスクの場合、「Nearline」

  • SSDの場合、SSD タイプごとに以下のように表示されます。

    • SSD-H（12 Gbit/s）の場合、「SSD-H」（*1）

    • SSD-M（12 Gbit/s）の場合、「SSD-M」（*1）

    • SSD-L（12 Gbit/s）の場合、「SSD-L」（*1）

そのほか、自己暗号化ドライブの場合は「SED」が、Advanced Format 対応ドライブの場合は「AF」が併せて表示されます。

ドライブの容量が表示されます。

ドライブの回転数が表示されます。

SSDまたはSSD SEDの場合、「-」（ハイフン）が表示されます。

15000 rpm

10000 rpm

7200 rpm

ドライブの用途が表示されます。

• Data

  ユーザーデータ用として使用中のドライブ、または未使用のドライブ

• Global Hot Spare

  グローバルホットスペアに登録したドライブ

• Dedicated Hot Spare

  専用ホットスペアに登録したドライブ

RAIDグループ名

空白

すべて

「RAIDグループのステータス」を参照

すべて

High Performance (RAID1+0)

High Capacity (RAID5)

High Reliability (RAID6)

High Reliability (RAID6-FR)

Reliability (RAID5+0)

Mirroring (RAID1)

Striping (RAID0)

総空き容量

単位：TB/GB/MB

0 MB

すべて

リカバリー中

拡張中

フォーマット中

「-」（ハイフン）
