外部ドライブ
概要
外部ドライブの一覧が表示されます。
本機能は、無停止ストレージマイグレーションライセンスが登録されている場合だけ表示されます。
事前に外部ドライブの作成が必要です。詳細は、「外部ドライブ作成」を参照してください。
ユーザー権限
デフォルトロールにおける実行可否
| デフォルトロール | 実行可否 |
|---|---|
| Monitor | |
| Admin | |
| StorageAdmin | |
| AccountAdmin | |
| SecurityAdmin | |
| Maintainer |
権限とロールについては、「役割および権限」を参照してください。
表示内容
外部ドライブの情報が表示されます。

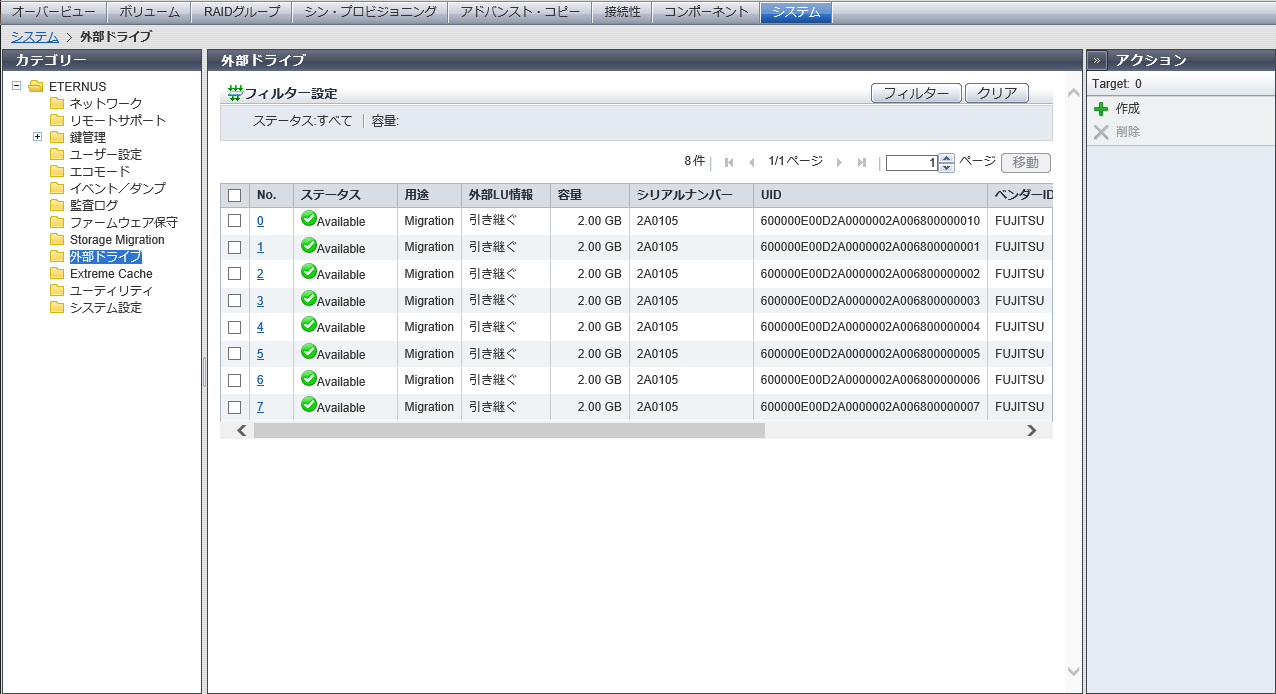

外部ドライブ一覧
| 項目 | 説明 |
|---|---|
No. |
外部ドライブの番号が表示されます。 外部ドライブ番号は、外部ドライブ作成時に空いている最も小さい番号から昇順に10進数で付与されます。 クリックすると、[ 外部ドライブ詳細 ] 画面が表示されます。 |
ステータス |
外部ドライブのステータスが表示されます。 正常な場合、「Available」または「Available」が表示されます。 詳細は、「外部ドライブのステータス」を参照してください。 |
用途 |
外部ドライブの用途が表示されます。
|
外部LU情報 |
外部ドライブが「外部LU情報」を引き継いでいるかどうかが表示されます。 「外部LU情報」を引き継いでいる場合、「引き継ぐ」が表示されます。 「外部LU情報」を引き継いでいない場合、「-」（ハイフン）が表示されます。 |
容量 |
外部ドライブの容量 [TB/GB/MB]が表示されます。 |
シリアルナンバー |
外部ストレージ装置の製造番号が表示されます。 |
UID |
外部ドライブをホストから特定するための識別子（デバイス名）が表示されます。 32桁の半角数字英大文字（16進数） |
ベンダーID |
外部ストレージ装置の製造社名が表示されます。 |
プロダクトID |
外部ストレージ装置の製品名が表示されます。 |
LUN Addressing |
外部ドライブに設定されているLUNアドレッシング形態のフォーマット種別が表示されます。 LUN Addressing が「PRHL (Peripheral device addressing)」および「FLAT (Flat space addressing)」のいずれでもない場合、「-」（ハイフン）が表示されます。 |
LUN |
外部ドライブのボリューム番号（ホストLUN）が表示されます。 LUN Addressing が「PRHL」または「FLAT」の場合 0 ～ 4095（10進数） そのほかの場合 ボリューム番号（16桁の16進数） |
[ 外部ドライブ詳細 ] 画面
外部ドライブの詳細が表示されます。
外部ドライブ #x インフォメーション（x：外部ドライブ番号）
| 項目 | 説明 |
|---|---|
ステータス |
外部ドライブのステータスが表示されます。 正常な場合、「Available」または「Available」が表示されます。 詳細は、「外部ドライブのステータス」を参照してください。 |
用途 |
外部ドライブの用途（Migration）が表示されます。 |
外部LU情報 |
外部ドライブが「外部LU情報」を引き継いでいるかどうかが表示されます。 「外部LU情報」を引き継いでいる場合、「引き継ぐ」が表示されます。 「外部LU情報」を引き継いでいない場合、「-」（ハイフン）が表示されます。 |
容量 |
外部ドライブの容量が表示されます。 また、( ) 内に「byte」単位の容量も表示されます。 容量 [TB/GB/MB]（容量 [bytes]） |
シリアルナンバー |
外部ストレージ装置の製造番号が表示されます。 |
UID |
外部ドライブをホストから特定するための識別子（デバイス名）が表示されます。 32桁の半角数字英大文字（16進数） |
ベンダーID |
外部ストレージ装置の製造社名が表示されます。 |
プロダクトID |
外部ストレージ装置の製品名が表示されます。 |
LUN Addressing |
外部ドライブに設定されているLUNアドレッシング形態のフォーマット種別が表示されます。 LUN Addressing が「PRHL」および「FLAT」のいずれでもない場合、「-」（ハイフン）が表示されます。 |
LUN |
外部ドライブのボリューム番号（ホストLUN）が表示されます。 LUN Addressing が「PRHL」または「FLAT」の場合 0 ～ 4095（10進数） そのほかの場合 ボリューム番号（16桁の16進数） |
接続パス 対象WWN：Initiatorポート |
外部ストレージ装置 と ローカルストレージ装置 間の接続パス情報が「xx：yy」のように「：」（コロン）で区切られて表示されます。 「xx」には、外部ストレージ装置のFCポートのWWNが表示されます。「yy」には、ローカルストレージ装置のFC-Initiatorポートの位置情報が表示されます。複数のパスで接続されている場合は、複数の接続パス情報が表示されます。 ETERNUS DX900 S5またはETERNUS DX8900 S4の場合 CE#x CM#y CA#z Port#w そのほかのモデルの場合 CM#y CA#z Port#w x：CE番号 y：CM番号 z：CA番号 w：Port番号 |
フィルター設定
機能説明
フィルター設定は、指定したすべての条件に一致する外部ドライブだけを一覧表示するための機能です。
初期状態は絞り込みなしです。指定できる条件は以下のとおりです。
| 項目 | 説明 | 設定値 |
|---|---|---|
ステータス |
表示したい外部ドライブのステータスを選択します。 詳細は、「外部ドライブのステータス」を参照してください。 |
すべて |
容量 |
表示したい外部ドライブの容量を入力し、単位を選択します。 外部ドライブの容量で絞り込まない場合、本項目を空白にするか、または「0」を入力してください。 |
容量 [TB/GB/MB] |
