ETERNUS DX900 S6, ETERNUS DX8900 S6

フロントエンドエンクロージャ前面の各部の名称を説明します。

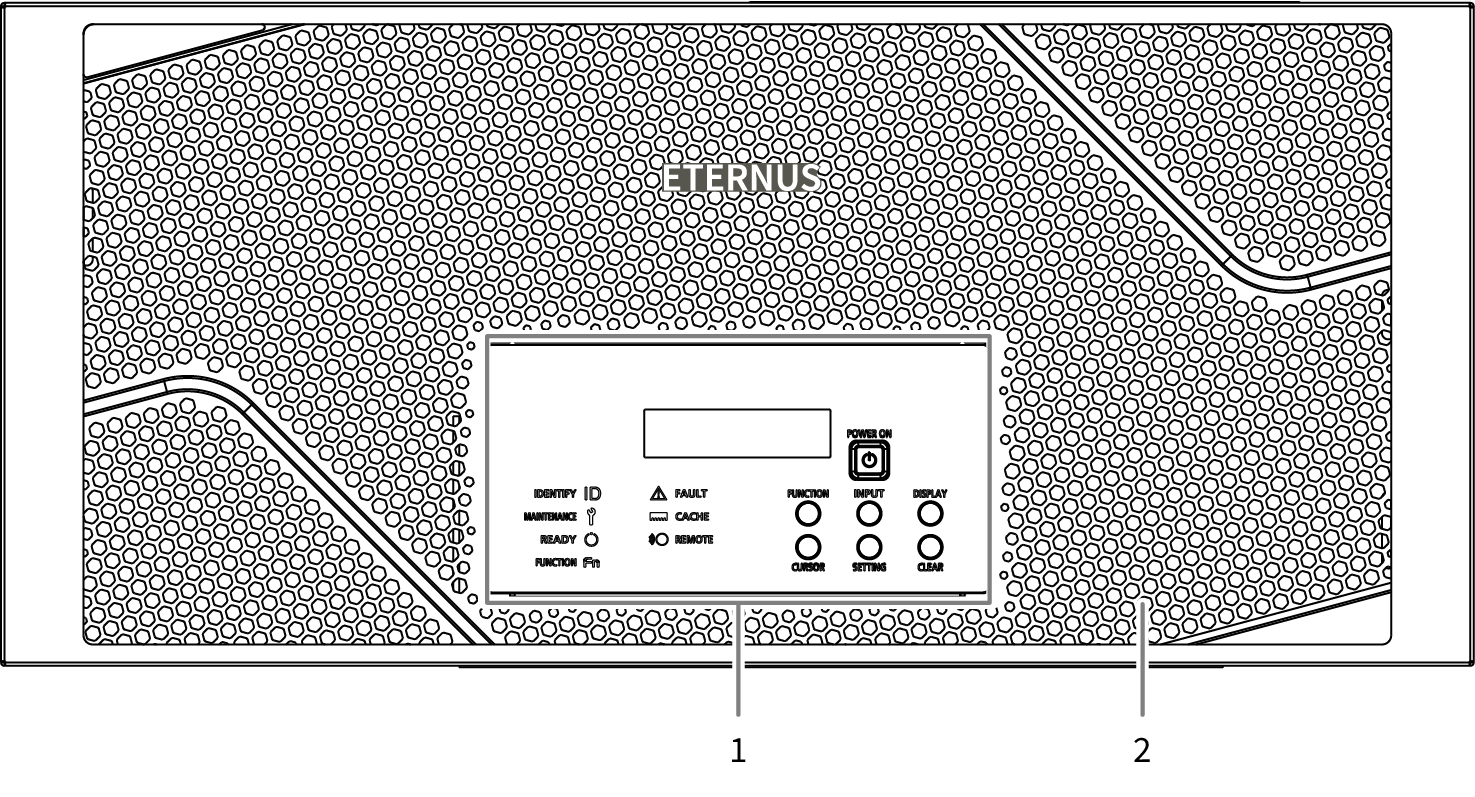

図: フロントエンドエンクロージャ前面（フロントカバーを付けた状態）

1. システムオペレーションパネル

   （システムオペレーションパネル参照）

2. フロントカバー

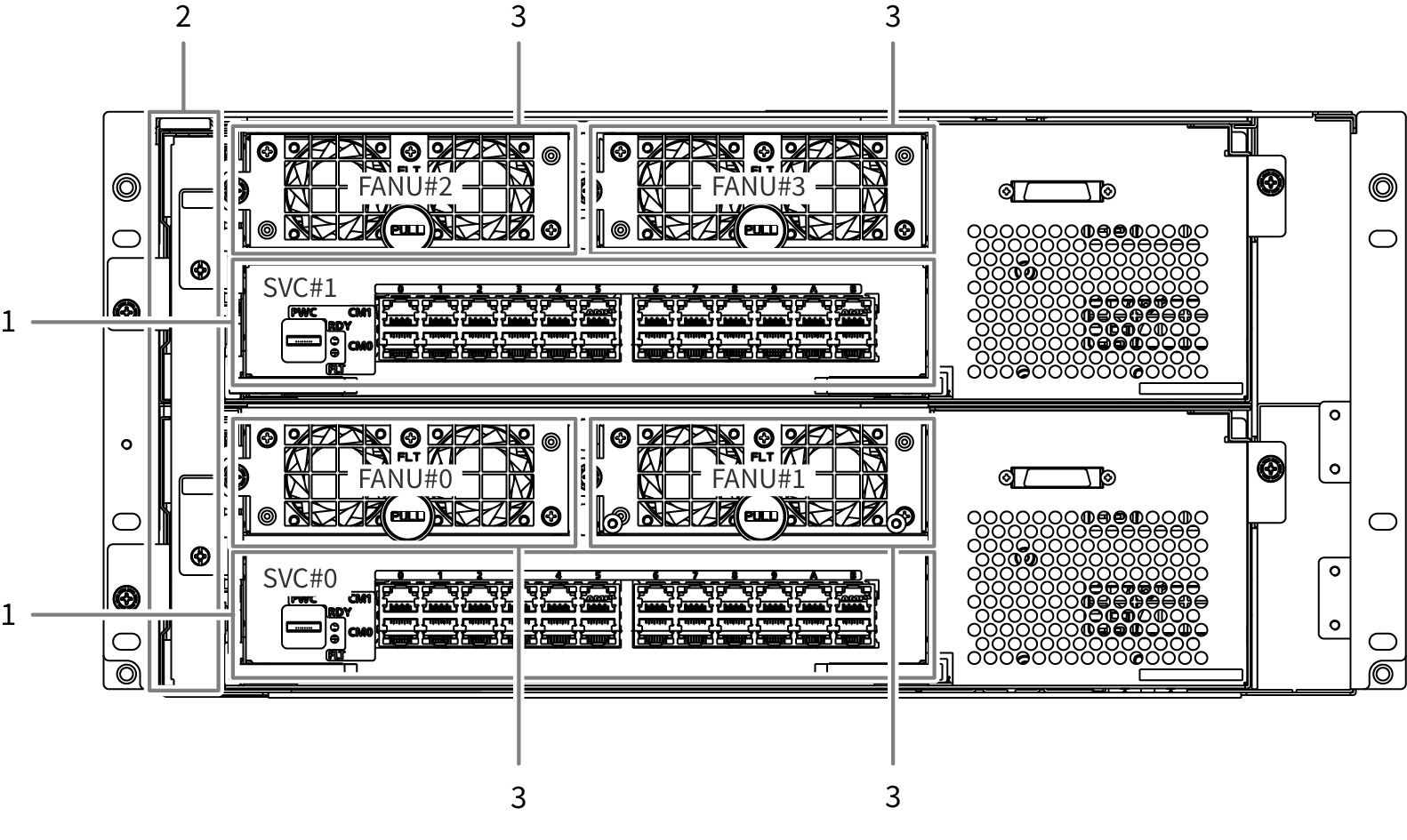

図: フロントエンドエンクロージャ前面（フロントカバーを取り外した状態）

1. SVC（SVC#0, SVC#1）

   （Service Controller（SVC）参照）

2. FEMP-BRG

3. ファンユニット（FANU#0, FANU#1, FANU#2, FANU#3）

   （ファンユニット参照）

フロントエンドエンクロージャ背面の各部の名称を説明します。

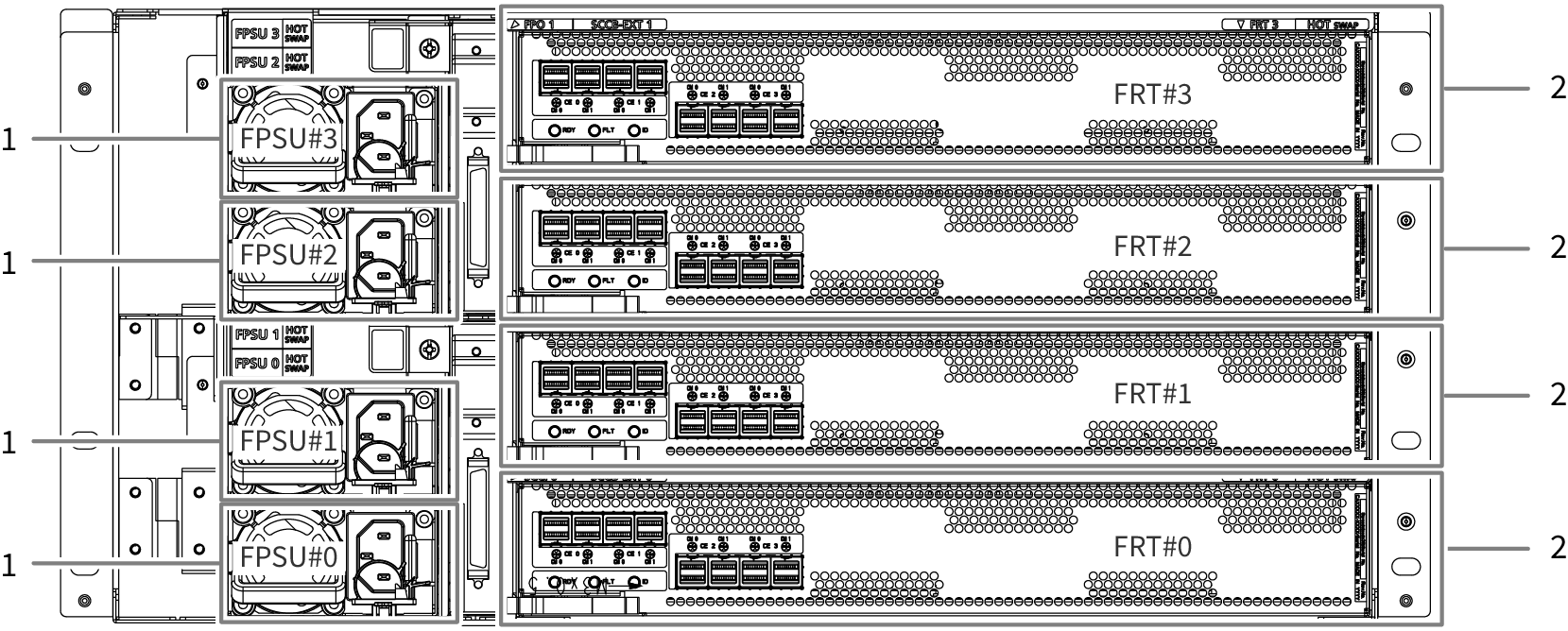

図: フロントエンドエンクロージャ背面（ETERNUS DX900 S6、ETERNUS DX8900 S6（4コントローラーエンクロージャ以下））

1. 電源ユニット（FPSU#0, FPSU#1, FPSU#2, FPSU#3）

   （電源ユニット参照）

2. Front End Router（FRT#0, FRT#1, FRT#2, FRT#3）

   （Front End Router（FRT）参照）

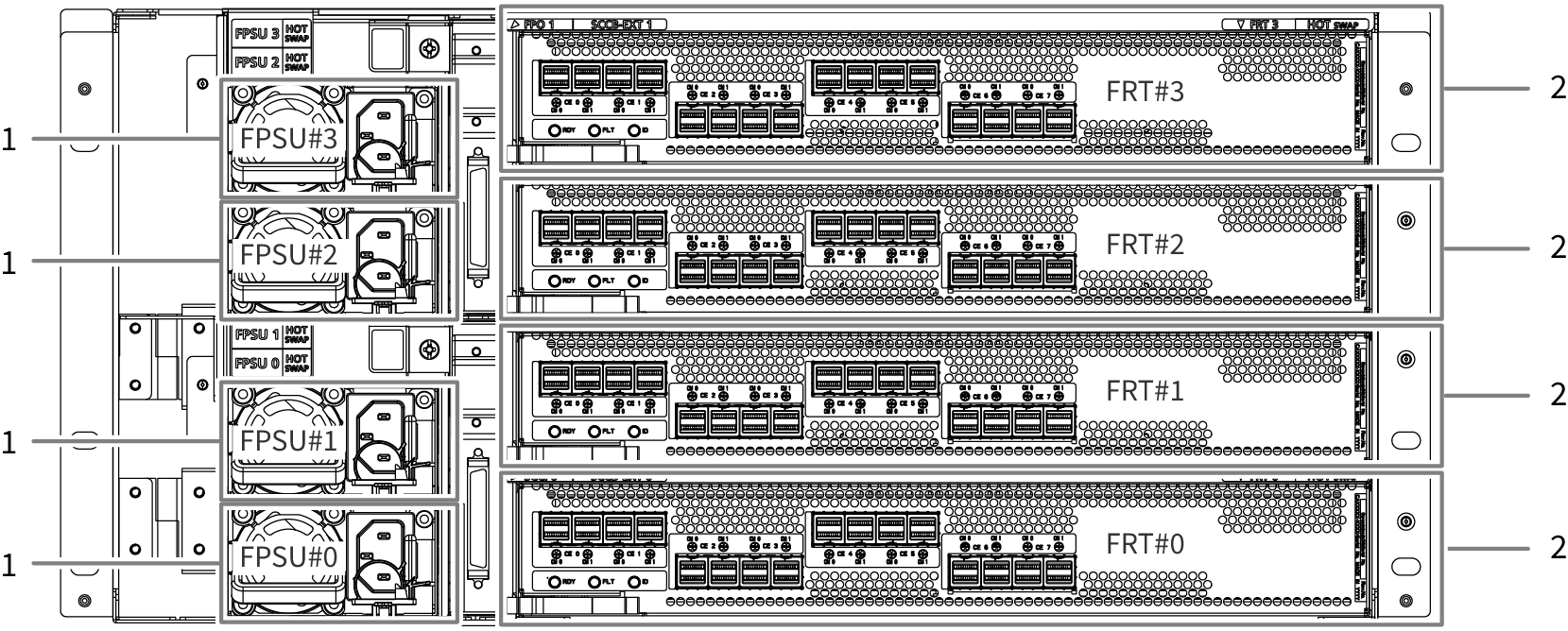

図: フロントエンドエンクロージャ背面（ETERNUS DX8900 S6（5コントローラーエンクロージャ以上））

1. 電源ユニット（FPSU#0, FPSU#1, FPSU#2, FPSU#3）

   （電源ユニット参照）

2. Front End Router（FRT#0, FRT#1, FRT#2, FRT#3）

   （Front End Router（FRT）参照）
