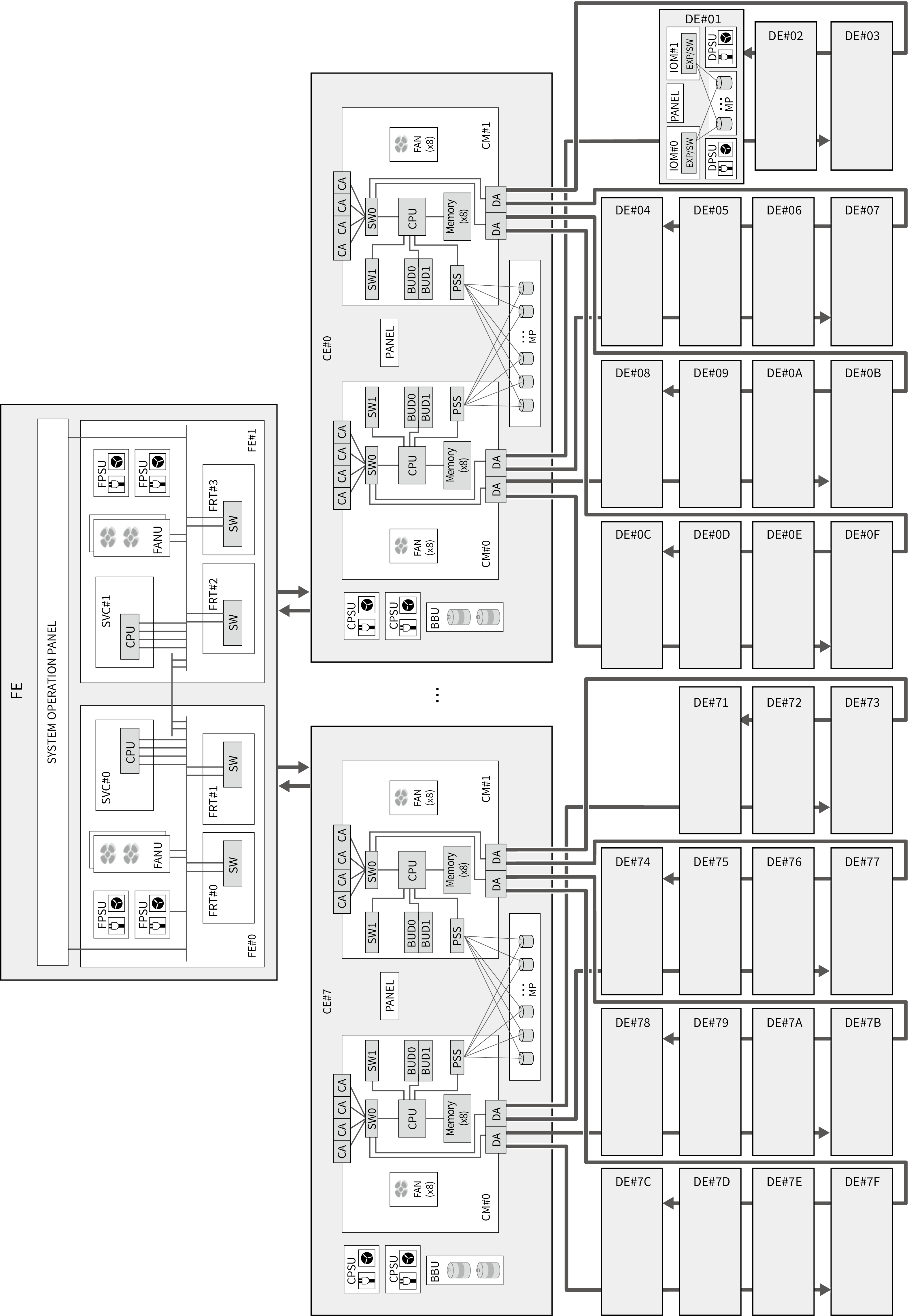

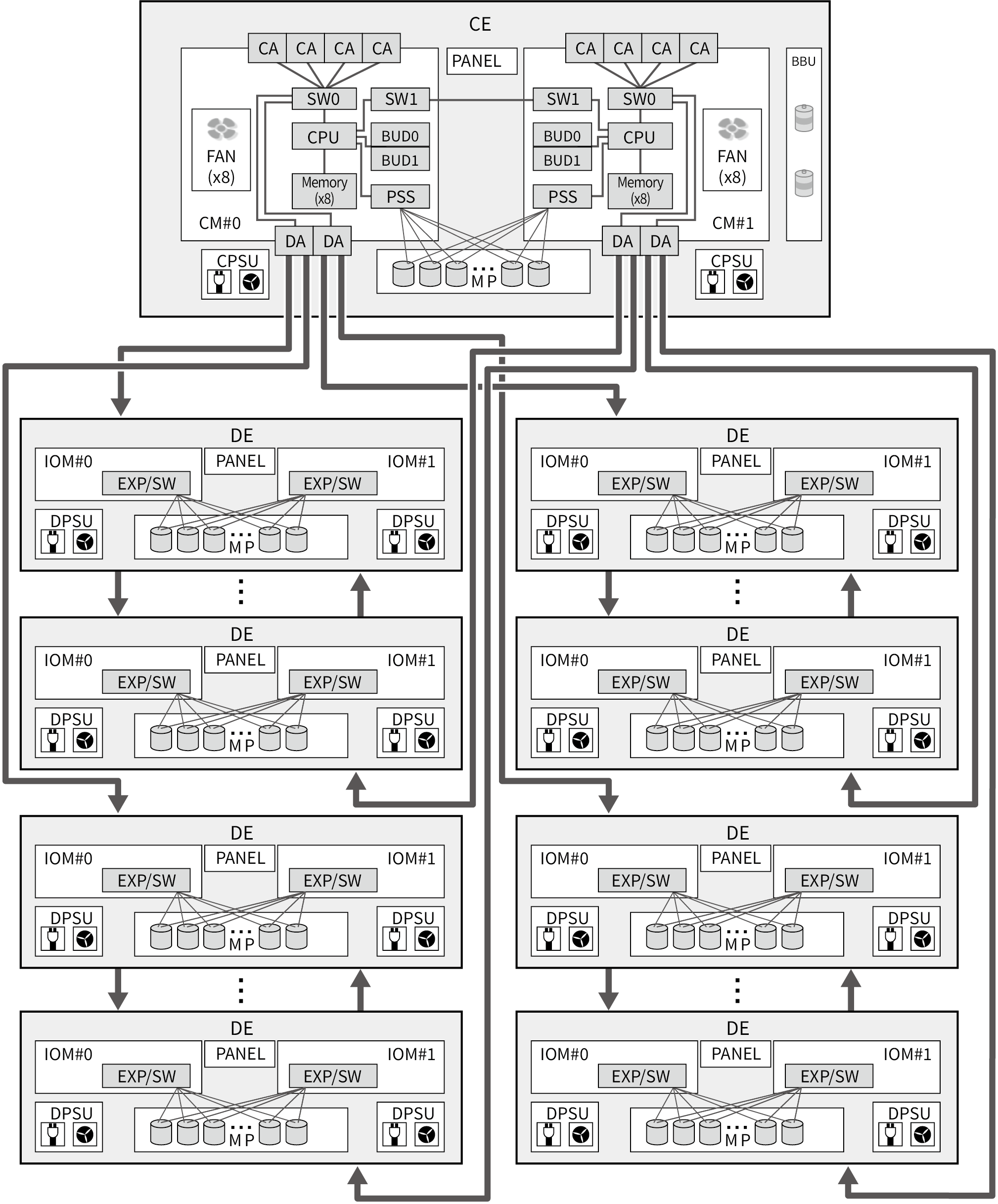

最大構成

SYSTEM OPERATION PANEL：

システムオペレーションパネル

FE：

フロントエンドエンクロージャ

SVC：

サービスコントローラー

FRT：

フロントエンドルータ

FPSU：

Frontend Enclosure Power Supply Unit

フロントエンドエンクロージャ用電源ユニット

FANU：

Fan Unit

冷却用ファンユニット

CE：

コントローラーエンクロージャ

CM：

コントローラーモジュール

CA：

Channel Adapter

ホストインターフェース

Memory：

システムメモリ

DA：

ドライブアダプター

BBU：

Battery Backup Unit

停電時のバックアップ電源

BUD：

Bootup and Utility Device

• 停電時のバックアップ領域

• ファームウェアの格納領域

SW：

スイッチ

PCI Express switch

IOC：

I/Oコントローラー

I/Oを制御するためのコントローラー

EXP：

SAS Expander

SAS接続用のExpanderチップ

CPSU：

Controller Enclosure Power Supply Unit

コントローラーエンクロージャ用電源ユニット

PANEL：

オペレーションパネル

DE：

ドライブエンクロージャ

IOM：

I/O Module

コントローラーとドライブ間の制御を行うユニット

MP：

Mid Plane

エンクロージャ内の前面（ドライブ）と背面（コントローラー（CM）またはI/Oモジュール（IOM）が搭載されている側）との間に位置するボード

DPSU：

Drive Enclosure Power Supply Unit

ドライブエンクロージャ用電源ユニット
