CA活性増設

概要

装置を停止することなく稼働したままの状態で、CA (Channel Adapter) を増設します。

CAを装置に搭載したあと、Web GUIから組み込みます。

注意

  • 増設を開始する前に、「保守作業開始／終了」で保守作業開始操作を実行してください。実行していない場合、増設を開始できません。

  • 増設する部品には、必ず増設部品を使用してください。増設部品以外を増設した場合、動作は保証しません。

  • 一度に増設できるCAは、1枚だけです。

  • 装置が1CMモデルの場合、事前に増設するCAをCMに搭載しておいてください（ETERNUS DX100 S5/DX200 S5の場合）。

  • 以下の場合、本機能は実行できません。

    • 増設するCA、またはそのCAを搭載しているCMが正常ではない

    • モデルごとに定められた最大数のCAがすでに搭載されている

      • ETERNUS DX60 S5の場合、CMあたり1枚（CAは、すべてCMに直接実装されています。）

      • ETERNUS DX100 S5/DX200 S5およびETERNUS AF150 S3/AF250 S3の場合、CMあたり最大2枚

      • ETERNUS DX500 S5の場合、CMあたり最大2枚

      • ETERNUS DX600 S5/DX900 S5、ETERNUS DX8900 S4、およびETERNUS AF650 S3の場合、CMあたり最大4枚

      • ETERNUS DX8100 S4の場合、CMあたり最大2枚

    • 増設対象のスロットにCAを1枚も増設しなかった

    • CMに搭載したCAが最少ポートタイプ (*1)

      *1  :  ETERNUS DX100 S5 に搭載可能な使用ポート数が最少のCAのことです。1ポートタイプおよび2ポートタイプが存在します。
備考

  • 最少ポートタイプのCAの場合、最初にポートを増設してから本機能を実行してください。詳細は、「CAポート活性増設」を参照してください。

ユーザー権限

デフォルトロールにおける実行可否

デフォルトロール 実行可否
Monitor
Admin
StorageAdmin
AccountAdmin
SecurityAdmin
Maintainer

権限とロールについては、「役割および権限」を参照してください。

表示内容（ETERNUS DX100 S5/DX200 S5またはETERNUS AF150 S3/AF250 S3の場合）

ウィザード形式で以下の画面が表示されます。

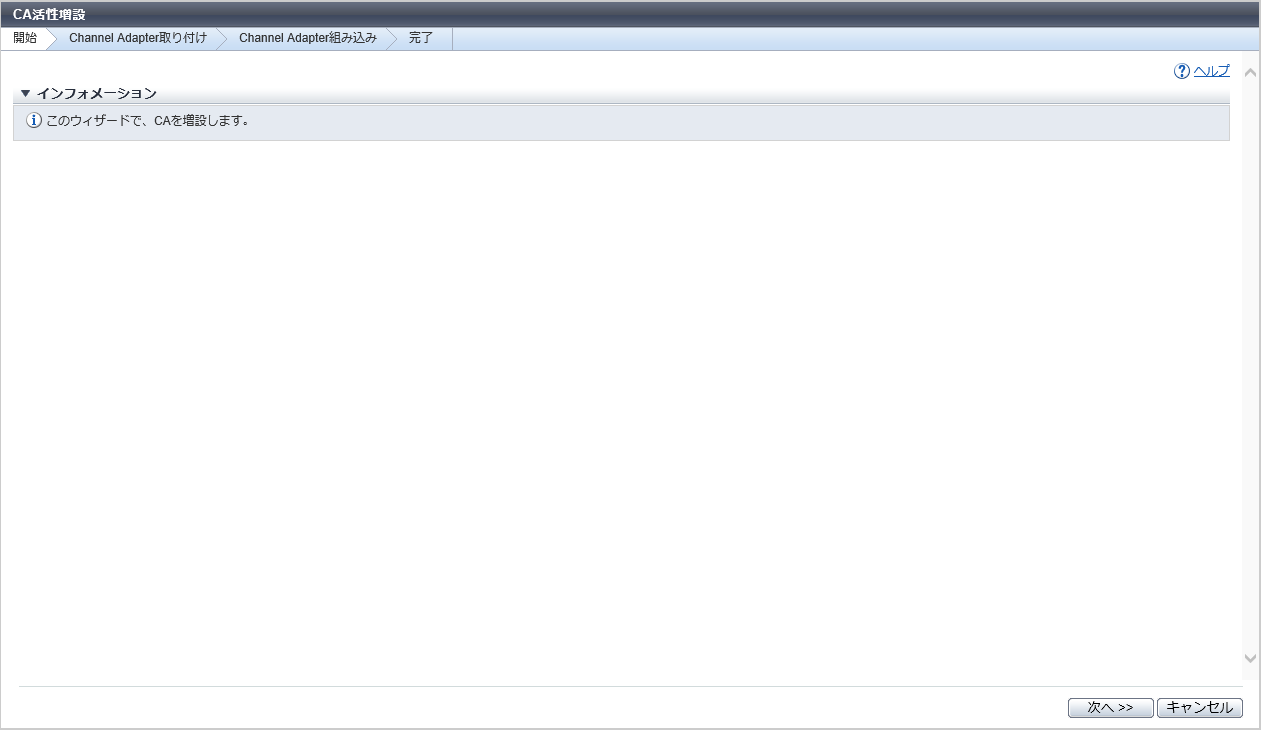

[ 開始 ] 画面

CAの増設を開始することを示すメッセージが表示されます。

[ 増設選択 ] 画面

増設するCAを選択します。

項目 説明

ラジオボタン

増設するCAを選択します。

CM

増設するCAを搭載するCMの番号が表示されます。

CM#x

x：CM番号

CA

CAの番号が表示されます。

CA#x

x：CA番号

[ 接続確認 ] 画面

増設するCAを搭載するCMが、マスタCMの場合に表示されます。

表示された手順に従って、新しいマスタCMがLANに接続されていることを確認をします。

機能ボタン

ボタン 説明

[ 接続確認 ]

新しいマスタCMがLANに接続されていることを確認したあと、クリックします。

新しいマスタCMとLANとの接続状態が確認されます。

[ 接続確認結果 ] 画面

増設するCAを搭載するCMが、マスタCMの場合に表示されます。

新しいマスタCMとLANとの接続状態の確認結果が表示されます。

機能ボタン

ボタン 説明

[ 接続確認 ]

接続に失敗した場合に、新しいマスタCMがLANに接続されていることを再度確認し、クリックします。

新しいマスタCMとLANとの接続状態が再度確認されます。

[ 処理再開 ]

接続に成功した場合にクリックします。

CMの切り離しが開始されます。

[ CM切り離し ] 画面

CMの切り離し処理の進捗率が表示されます。

項目 説明

CM

増設するCAを搭載するCMの番号が表示されます。

CM#x

x：CM番号

進捗

CMの切り離し処理の進捗率（0 ～ 100 %）が表示されます。

ステータス

CMのステータスが表示されます。

[ 手順表示 ] 画面

CAの搭載手順が表示されます。表示された手順に従って、CAを搭載します。

[ ステータス確認 ] 画面

増設したCAの組み込み処理の進捗率が表示されます。

ステータスチェック

項目 説明

CM

増設したCAを搭載しているCMの番号が表示されます。

CM#x

x：CM番号

CA

増設したCAの番号が表示されます。

CA#x

x：CA番号

進捗

ステータスの確認処理の進捗率（0 ～ 100 %）が表示されます。

ステータス

CAのステータスが表示されます。

タイプ

CAの種別が表示されます。

[ 正常終了 ] 画面

CAの増設が完了したことを示すメッセージが表示されます。

表示内容（ETERNUS DX500 S5/DX600 S5/DX900 S5、ETERNUS DX8100 S4/DX8900 S4、またはETERNUS AF650 S3の場合）

ウィザード形式で以下の画面が表示されます。

[ 開始 ] 画面

CAの増設を開始することを示すメッセージが表示されます。

[ 手順表示 ] 画面

CAの搭載手順が表示されます。表示された手順に従って、CAを搭載します。

[ ステータス採取 ] 画面

増設したCAについて、ステータス確認処理の進捗率が表示されます。

項目 説明

進捗

ステータスの確認処理の進捗率（0 ～ 100 %）が表示されます。

[ 増設選択 ] 画面

増設したCAを選択します。

項目 説明

ラジオボタン

増設したCAを選択します。

Enclosure

CAを搭載しているCMを特定するため、CE番号が表示されます。

ETERNUS DX900 S5またはETERNUS DX8900 S4の場合に表示されます。

CE#x

x：CE番号

CM

CAを搭載しているCMの番号が表示されます。

CM#x

x：CM番号

CA

CAの番号が表示されます。

CA#x

x：CA番号

タイプ

CAの種別が表示されます。

[ ステータス確認 ] 画面

増設したCAの組み込み処理の進捗率が表示されます。

ステータスチェック

項目 説明

Enclosure

増設したCAを搭載しているCMを特定するため、CE番号が表示されます。

ETERNUS DX900 S5またはETERNUS DX8900 S4の場合に表示されます。

CE#x

x：CE番号

CM

増設したCAを搭載しているCMの番号が表示されます。

CM#x

x：CM番号

CA

増設したCAの番号が表示されます。

CA#x

x：CA番号

進捗

ステータスの確認処理の進捗率（0 ～ 100 %）が表示されます。

ステータス

CAのステータスが表示されます。

[ 正常終了 ] 画面

CAの増設が完了したことを示すメッセージが表示されます。

操作手順

ETERNUS DX100 S5/DX200 S5またはETERNUS AF150 S3/AF250 S3の場合

  1. [ アクション ] から「CA活性増設」をクリックします。

    → [ 開始 ] 画面が表示されます。

  2. [ 次へ >> ] ボタンをクリックします。

    → [ 増設選択 ] 画面が表示されます。

  3. 増設するCAを選択し、[ 次へ >> ] ボタンをクリックします。

    → 開始される処理および表示される画面は、以下のとおり異なります。

    • 1CMモデルの場合

      → CAの組み込みが開始され、[ ステータス確認 ] 画面が表示されます。CAの組み込みが完了すると、[ 正常終了 ] 画面が表示されます。手順8に進んでください。

    • 2CMモデルで、増設するCAを搭載するCMがマスタCMの場合

      → マスタCMが変更され、[ 接続確認 ] 画面が表示されます。手順4に進んでください。

    • 2CMモデルで、増設するCAを搭載するCMがスレーブCMの場合

      → CMの切り離しが開始され、[ CM切り離し ] 画面が表示されます。CMの切り離しが完了すると、[ 手順表示 ] 画面が表示されます。手順7に進んでください。

  4. 表示された手順に従って、新しいマスタCMがLANに接続されていることを確認します。

  5. 確認が完了したら、[ 接続確認 ] ボタンをクリックします。

    → [ 接続確認結果 ] 画面が表示されます。

  6. 接続状態の確認結果を確認し、[ 処理再開 ] ボタンをクリックします。

    → CMの切り離しが開始され、[ CM切り離し ] 画面が表示されます。CMの切り離しが完了すると、[ 手順表示 ] 画面が表示されます。

    注意

    • 新しいマスタCMとLANとの接続に失敗した場合は、接続状態を再度確認し、手順5に戻ってください。

  7. 表示された手順に従って、CAを搭載します。搭載が完了したら、[ 次へ >> ] ボタンをクリックします。

    → CAの組み込みが開始され、[ ステータス確認 ] 画面が表示されます。CAの組み込みが完了すると、[ 正常終了 ] 画面が表示されます。

  8. [ 完了 ] ボタンをクリックして、[ Channel Adapter ] 画面に戻ります。

ETERNUS DX500 S5/DX600 S5/DX900 S5、ETERNUS DX8100 S4/DX8900 S4、またはETERNUS AF650 S3の場合

  1. [ アクション ] から「CA活性増設」をクリックします。

    → [ 開始 ] 画面が表示されます。

  2. [ 次へ >> ] ボタンをクリックします。

    → [ 手順表示 ] 画面が表示されます。

  3. 表示された手順に従ってCAを搭載し、[ 次へ >> ] ボタンをクリックします。

    → 搭載したCAのステータスの確認が開始され、[ ステータス採取 ] 画面が表示されます。ステータスの確認が完了すると、[ 増設選択 ] 画面が表示されます。

  4. 増設したCAを選択し、[ 次へ >> ] ボタンをクリックします。

    → [ ステータス確認 ] 画面が表示されます。ステータスの確認が完了すると、[ 正常終了 ] 画面が表示されます。

  5. [ 完了 ] ボタンをクリックして、[ Channel Adapter ] 画面に戻ります。
