ポートエラー情報
概要
ポートのエラー発生回数の集計が表示されます。
エラー発生の増加状況から、警告部品の早期交換の手掛かりや、性能劣化が見えたときの解析の情報として役立てることができます。
SAS伝送路で発生するエラーは、CMで検出され、リトライにより救済されます。エラーが検出されても、すぐにデータ異常になるわけではありません。
ユーザー権限
デフォルトロールにおける実行可否
| デフォルトロール | 実行可否 |
|---|---|
| Monitor | |
| Admin | |
| StorageAdmin | |
| AccountAdmin | |
| SecurityAdmin | |
| Maintainer |
権限とロールについては、「役割および権限」を参照してください。
表示内容

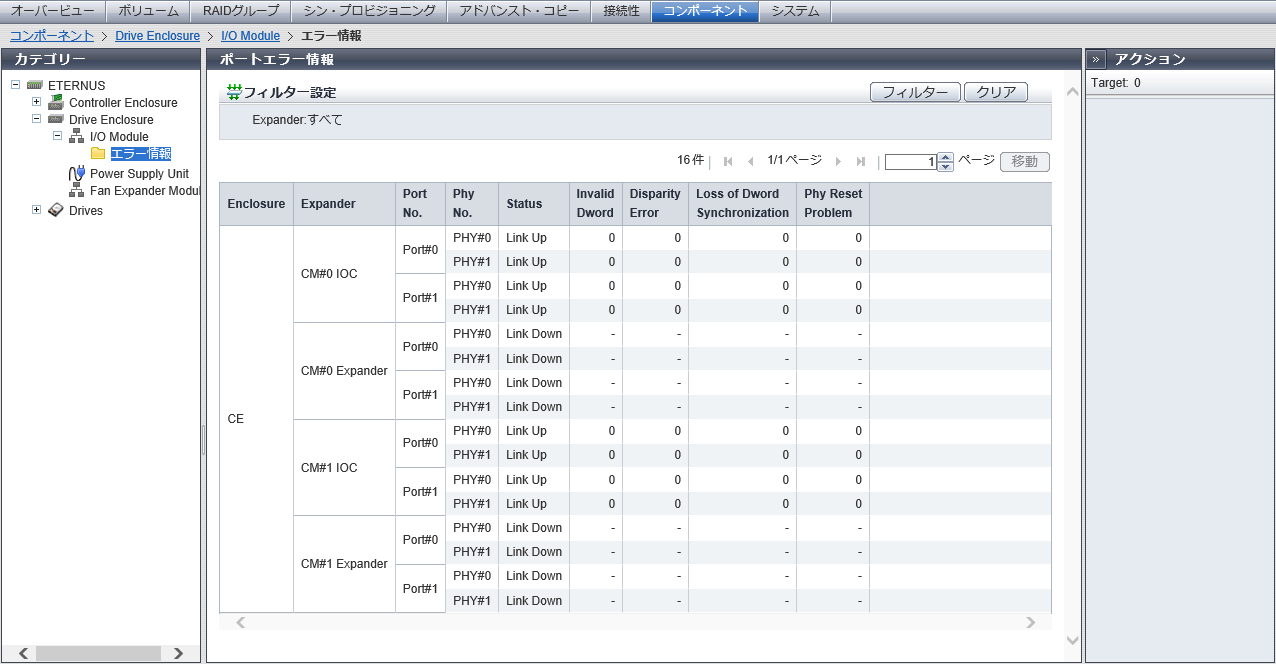

ポートエラー情報が表示されます。
| 項目 | 説明 |
|---|---|
|
Enclosure |
ポートを持つエンクロージャ（コントローラーエンクロージャ、ドライブエンクロージャ）が表示されます。 ETERNUS DX900 S5またはETERNUS DX8900 S4の場合 CE#x DE#yy そのほかのモデルの場合 CE DE#yy x：CE番号 yy：DE番号 |
|
Expander |
ポートエラーが検出されたチップの搭載位置が表示されます。 ETERNUS DX900 S5またはETERNUS DX8900 S4の場合 CE#x CM#y IOC#z CE#x CM#y Expander ETERNUS DX600 S5、ETERNUS DX8100 S4、およびETERNUS AF650 S3の場合 CM#y IOC#z CM#y Expander そのほかのモデルの場合 CM#y IOC CM#y Expander x：CE番号 y：CM番号 z：IOC番号 < モデル共通 > 高密度DEの場合 DE#xx FEM#y EXP#z xx：DE番号 y：Fan Expander Module番号 z：Expander番号 高密度DE以外の場合 DE#xx IOM#y xx：DE番号 y：IOM番号 |
|
Port No. |
ポートエラーが検出されたポート番号が表示されます。 Port#x x：ポート番号 |
|
Phy No. |
ポートエラーが検出されたポートのPhy番号が表示されます。 PHY#x x：Phy番号 |
|
Status |
Phyのステータスが表示されます。 Link Up Link Down N/A |
|
Invalid Dword |
Invalid Dwordの発生回数（0 ～ 4294967295）が表示されます。 Invalid Dword とは、SAS伝送路のエラーです。SASインターフェースは、伝送誤り率を向上させるため 8 bitを10 bitに符号化して伝送します。本エラーは、符号化に失敗した際に検出されます。 |
|
Disparity Error |
Disparity Errorの発生回数（0 ～ 4294967295）が表示されます。 Disparity Error とは、SAS伝送路のエラーです。SASインターフェースは、伝送誤り率を向上させるため 8 bitを10 bitに符号化して伝送します。本エラーは、符号化に失敗した際に検出されます。 |
|
Loss of Dword Synchronization |
Loss of Dword Synchronizationの発生回数（0 ～ 4294967295）が表示されます。 Loss of Dword Synchronization は、符号化に失敗して、SASリンクの同期が外れた際に検出されます。 |
|
Phy Reset Problem |
Phy Reset Problemの発生回数（0 ～ 4294967295）が表示されます。 Phy Reset Problem は、エラーが発生したポートをリセットして、リカバリーした際に検出されます。 |
フィルター設定
機能説明
フィルター設定は、指定したすべての条件に一致するチップだけを一覧表示するための機能です。
初期状態は絞り込みなしです。指定できる条件は以下のとおりです。
| 項目 | 説明 | 設定値 |
|---|---|---|
Expander |
表示したいチップの搭載位置を選択します。 現在表示中のチップの搭載位置が選択肢として表示されます。 |
すべて ETERNUS DX900 S5またはETERNUS DX8900 S4の場合 CE#x CM#y IOC#z CE#x CM#y Expander ETERNUS DX600 S5、ETERNUS DX8100 S4、およびETERNUS AF650 S3の場合 CM#y IOC#z CM#y Expander そのほかのモデルの場合 CM#y IOC CM#y Expander x：CE番号 y：CM番号 z：IOC番号 < モデル共通 > 高密度DEの場合 DE#xx FEM#y EXP#z xx：DE番号 y：Fan Expander Module番号 z：Expander番号 高密度DE以外の場合 DE#xx IOM#y xx：DE番号 y：IOM番号 |
