SED鍵グループ

概要

SED で構成したRAIDグループの鍵グループ設定状態が表示されます。

備考

鍵グループは装置に1つです。
鍵グループで使用するSED認証鍵の情報とSSL／KMIP証明書情報は、[ 鍵グループ ] 画面で確認できます。詳細は、「鍵グループ」を参照してください。
SEDの鍵には、鍵サーバで管理するSED認証鍵と装置内部で管理する装置共通鍵の2種類があります。SEDで構成したRAIDグループが鍵グループに設定されている場合、該当RAIDグループはSED認証鍵で管理されています。鍵グループに設定されていない場合、該当RAIDグループは装置共通鍵で管理されています。
SEDで構成したRAIDグループは鍵グループに追加することも、鍵グループから削除することもできます。詳細は、「鍵グループ設定（RAIDグループ）」を参照してください。

ユーザー権限

デフォルトロールにおける実行可否

デフォルトロール	実行可否
Monitor
Admin
StorageAdmin
AccountAdmin
SecurityAdmin
Maintainer

権限とロールについては、「役割および権限」を参照してください。

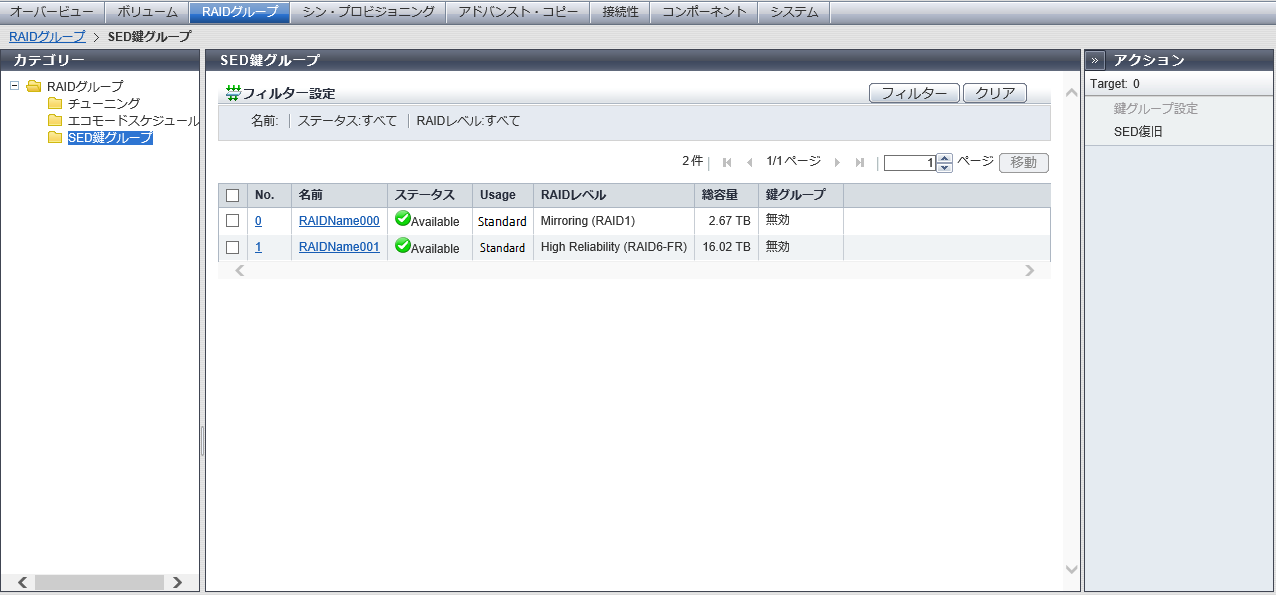

表示内容

SEDで構成したRAIDグループの基本的な情報と、鍵グループへの設定状態が表示されます。

RAIDグループ一覧

項目	説明
No.	RAIDグループ番号が表示されます。クリックすると、[ RAIDグループ詳細 ] 画面（[ Basic ] タブ）が表示されます。
名前	RAIDグループ名が表示されます。クリックすると、[ RAIDグループ詳細 ] 画面（[ Basic ] タブ）が表示されます。
ステータス	RAIDグループのステータスが表示されます。詳細は、「RAIDグループのステータス」を参照してください。
Usage	RAIDグループの用途が表示されます。 Standard タイプが「Standard」、「SDV」、または「SDPV」のボリュームの作成領域として使用されているRAIDグループです。 Standard / WSV 以下のいずれかのボリュームの作成領域として使用されているRAIDグループです。「WSV」および「Standard」「WSV」および「SDV」「WSV」および「SDPV」 WSV タイプが「WSV」のボリュームの作成領域として使用されているRAIDグループです。 TPP TPP に属しているRAIDグループです。 FTRP FTRP に属しているRAIDグループです。 RDB RECディスクバッファーとして登録されているRAIDグループです。「-」（ハイフン）未使用のRAIDグループです。
RAIDレベル	RAIDレベルが表示されます。 High Performance (RAID1+0) High Capacity (RAID5) High Reliability (RAID6) High Reliability (RAID6-FR) Reliability (RAID5+0) Mirroring (RAID1) Striping (RAID0)
総容量	RAIDグループの総容量が表示されます。
鍵グループ	RAIDグループの鍵グループ設定状態が表示されます。該当RAIDグループが鍵グループに設定されている場合、「有効」以下のいずれかの場合、「無効」該当RAIDグループを構成するSEDに装置共通鍵が登録されていない該当RAIDグループが鍵グループに設定されていない

フィルター設定

機能説明

フィルター設定は、指定したすべての条件に一致するRAIDグループだけを一覧表示するための機能です。

初期状態は絞り込みなしです。指定できる条件は以下のとおりです。

項目	説明	設定値
名前	表示したいRAIDグループの名前を入力します。入力した名前と一致したRAIDグループ、および部分的に一致したRAIDグループが絞り込まれます。 RAIDグループ名で絞り込まない場合、本項目を空白にしてください。	RAIDグループ名空白
ステータス	表示したいRAIDグループのステータスを選択します。 RAIDグループのステータスで絞り込まない場合、「すべて」を選択してください。	すべて「RAIDグループのステータス」を参照
RAIDレベル	表示したいRAIDグループのRAIDレベルを選択します。 RAIDレベルで絞り込まない場合、「すべて」を選択してください。	すべて High Performance (RAID1+0) High Capacity (RAID5) High Reliability (RAID6) High Reliability (RAID6-FR) Reliability (RAID5+0) Mirroring (RAID1) Striping (RAID0)

項目

説明

設定値

名前

表示したいRAIDグループの名前を入力します。

入力した名前と一致したRAIDグループ、および部分的に一致したRAIDグループが絞り込まれます。

RAIDグループ名で絞り込まない場合、本項目を空白にしてください。

RAIDグループ名

空白

ステータス

表示したいRAIDグループのステータスを選択します。

RAIDグループのステータスで絞り込まない場合、「すべて」を選択してください。

すべて

「RAIDグループのステータス」を参照

RAIDレベル

表示したいRAIDグループのRAIDレベルを選択します。

RAIDレベルで絞り込まない場合、「すべて」を選択してください。

すべて

High Performance (RAID1+0)

High Capacity (RAID5)

High Reliability (RAID6)

High Reliability (RAID6-FR)

Reliability (RAID5+0)

Mirroring (RAID1)

Striping (RAID0)
